SFK-III有載開關測試儀
發布日期：2020-06-21 點擊：5483次

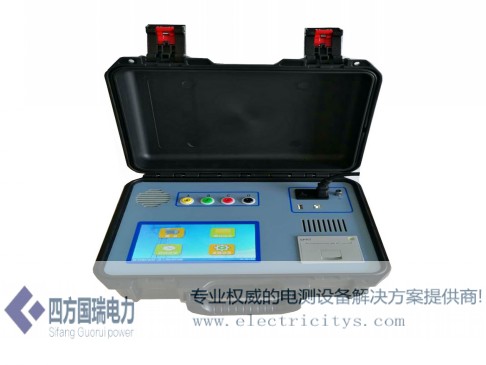

SFK-III有載開關測試儀主機介紹
有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
該儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小，重量輕，抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。
二、功能特點
? 儀器輸出電流大，重量輕；
? 測試YN、Y、△型變壓器,阻值不用換算直接顯示；
? 可帶繞組、不帶繞組測量；
? 波形顯示根據采樣值自動調整電阻、時間值幅值
? 具有完善的保護電路，可靠性強；
? 7寸的大液晶顯示，便于現場操作；
? 內部可以自動保存500組數據。
三、技術參數
輸出電流 2.0A、1.0A、0.5A、0.2A
測量范圍 過渡電阻：0.3Ω～5Ω(2.0A) 1Ω～20Ω(1.0A)
5Ω～40Ω(0.5A) 20Ω～100Ω(0.2A)
過渡時間：0～320ms
開路電壓 24V
測量精度 過渡電阻：±(5%讀數±0.1Ω)
過渡時間：±(0.1%讀數±0.2ms)
采樣速率 20kHz
存儲方式 本機存儲
外形尺寸 主機360*290*170（mm）線箱360*290*170（mm）
儀器重量 主機6.15KG 線箱4.55KG
四、使用條件
環境溫度 -10℃～50℃
環境濕度 ≤85%RH
工作電源 AC220V±10%
電源頻率 50±1Hz
五、面板介紹

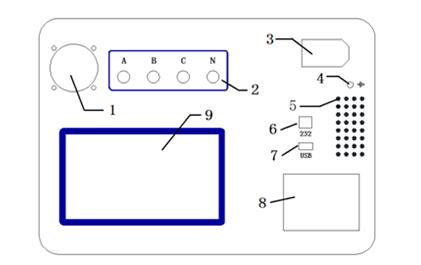

面板圖
1.風 扇：排風口。
2.A、B、C、N 分別對應變壓器的A、B、C、N。
3.AC220V：整機電源輸入口，帶有交流插座，保險倉和開關。
4.接地柱：為整機外殼接地用，屬保護地。
5.散熱孔。
6.232串口
7.USB口
8.打印機：高速打印機，打印測試結果。
9.顯示器：7吋高亮液晶顯示屏。

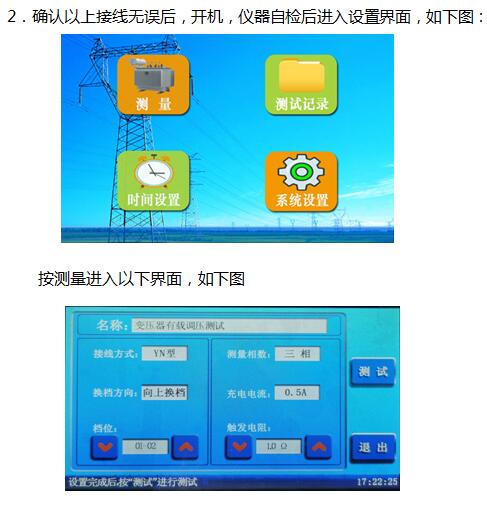

六、操作說明
操作時需注意事項：
? 使用前，儀器的接地端子必須接好地線。
? 測試過程中，不允許拆除測試線。
? 帶繞組測試時，變壓器的非測試端應三相短路接地。
? 對于長時間未動的有載開關，測試前應多次轉換開關，磨除觸頭表面的氧化層及雜質。
（1）帶繞組測試方法
1．拆去被測變壓器的三側引線，將非測試端（通常為中壓側、低壓側）分別三相短路接地。將測試鉗黃、綠、紅、黑依次夾到被測變壓器的調壓側（通常為高壓側）套管的A、B、C三相和中性點上，然后將測試線另一端黃、綠、紅、黑線分別接在儀器的A、B、C、N端子上。更多技術介紹 可訪問湖北四方國瑞電力控股有限公司
