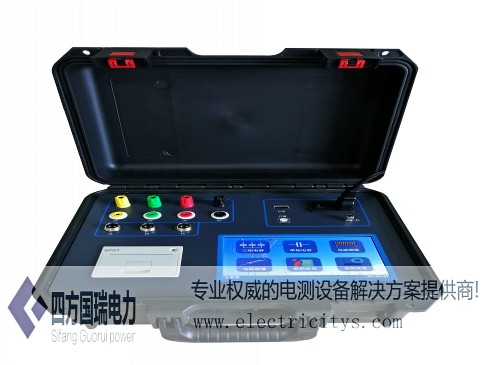

SFD-III電容電感測試儀
發布日期：2020-06-21 點擊：5639次
一、產品概述
隨著我國電力事業的發展，電容器補償裝置得到前所未有的發展，但隨之而來的是電容器事故率的大幅上升，并出現過嚴重的群傷事故。為預防并聯電容器事故發生，保障電網安全、可靠運行，國家電網公司制定了《預防高壓并聯電容器事故措施》。其中明確提出要“定期進行電容器組單臺電容器電容量的測量，推薦使用不拆連接線的測量方法，避免因拆裝連接線導致套管受力而發生套管漏油的故障”。
本儀器針對變電站現場高電壓并聯電容器組測量時存在的問題而設計，并參考 GB3983.2-1989《高電壓并聯電容器》、 DL/T840-2003《高壓并聯電容器使用技術條件》和 JB5346-1998《串聯電抗器》等國家標準而專門研制，主要是對無功補償裝置的高電壓并聯電容器組和電抗器進行測量。
本儀器采用高速微處理器，同步采集被試品的電壓信號和電流信號，自動計算電容值、電感值和無功功率等值。現場測量電容器無需拆除連接線，簡化試驗過程、有效提高工作效率、避免損害電力設備。試驗結束后自動計算每相電容器容量和其它參數，極易判別電容器的品質變化及器件間連接導體故障。
二、功能特點
l 本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，滿足現場的多種使用。
l 測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據;

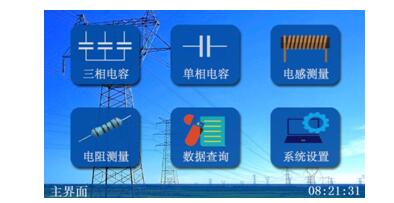

l 儀器采用7.0 英寸 1024×600 高清屏， 觸控操作，白天夜間均能清晰觀察，中文菜單提示，操作簡便。
l 儀器內置大容量非易失性存儲器：可存儲200組測量數據。
儀器配有U盤接口，可存儲任意組測量數據（受U盤容量限制） 。
l 儀器內置高精度實時時鐘功能：可進行日期及時間校準。
l 儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。
三、技術指標
1、測試電壓： 交流 100V ±10%，50Hz
交流 40V±10%，50Hz
交流 10V±10%，50Hz
交流 1V±10%， 50Hz
2、測量范圍及精度:
可測電容范圍: 0.1uF～6000uF ±（讀數1%+0.01uF）
可測電感范圍: 50uH ～20H ±(讀數3%+0.05uH)
可測電流范圍: 5mA ～2A ±(讀數3%+0.05mA)
可測電阻范圍: 20mΩ～20kΩ ±(讀數3%+0.1mΩ)
3、外形尺寸 365mm×285mm×170mm
四、使用條件
環境溫度 -20℃～40℃
環境濕度 ≤85%RH
工作電源 AC220V±10%，50±1Hz
