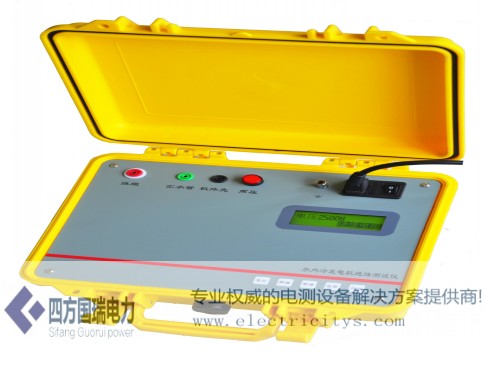

SFM5000A水內冷發電機絕緣電阻測試儀
發布日期：2020-06-21 點擊：3586次
一、 概述
檢查電氣設備的絕緣性能，測量絕緣電阻是最簡單快速的基本方法，公司調查了國內外多種水內冷發電機絕緣電阻測試儀，設計了SFM5000A水內冷發電機絕緣測試儀。該儀器測量原理新穎，操作簡便，精度高，整機采用全集成電路，耐振動，工作穩定性好，輸出短路電流大，在現場環境下抗干擾能力強，能滿足目前發電廠的測試要求。該儀器具有計時，報警和數據存貯等功能，可方便地測量絕緣電阻，吸收比，極化指數等參數
二、 安全措施
1． 使用本儀器前一定要認真閱讀本手冊。
2． 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3． 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4． 儀器應避免劇烈振動。
5． 對儀器的維修、護理和調整應由專業人員進行。
6． 測試過程中嚴禁碰觸測試引線！
7． 測試完畢后最好短路測試端人工放電！
8． 嚴格遵守安全操作規程。
9． 非測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等明顯表示出來。
三、 性能特點
1． 中文菜單操作，使用方便。
2． 可實現絕緣電阻、吸收比、極化指數等參數的全自動測量。
3． 保留15秒及每一分鐘數據，直到第10分鐘，并自動計時。
4． 可存貯10組測量數據，以便隨時分析和存檔。
5． 功能全面，具有測試、存儲、報警、調閱等功能。
6． 測試結束后可自動放電。
7． 輸出短路電流大，抗干擾能力強。
四、 技術指標
測試范圍：5 MΩ～10000 MΩ
分辨率：最小0.01 MΩ
精度： ±（10%?R+2字）
測試電壓：2.5KV
輸出短路電流：≥3mA
顯示方式：點陣液晶顯示器
供電方式： AC220V
環境溫度：0～40℃
環境濕度：<90%RH，無結露
五、 儀器控制機件功能介紹
1． 顯示器：點陣液晶顯示器。
2． 繞組端：高壓線端，輸出直流高壓，接電機繞組。（L）
3． 匯水管：屏蔽端子，接匯水管。(G)
4． 機外殼：測量端子，接機外殼。(E)
5、 ：接地端子，接大地。
6．復位鍵：整機復位按鍵，按一下此鍵，整機回到初始狀態。
7．選擇鍵：用于菜單項選擇和數據翻頁。
8 啟動鍵：認可選擇項。
9 輝 度：輝增、輝減按鍵可改變顯示器的顯示對比度。
10 高 壓：“高壓”按鈕處于按下狀態時，可以啟動高壓，否則儀器不會輸出高壓，為安全保護開關。
注意：按下選擇按鍵的同時按下復位按鍵可實現數據區清零功能。按下啟動按鍵的同時按下復位按鍵可實現數據查詢功能，此時選擇鍵和啟動鍵可實現分組查詢和單組翻頁功能。
六、 操作方法
1． 按試品情況接好測試線和儀器電源線。
2． 打開電源開關顯示菜單見下圖。此時可按下面板上的“高壓”開關給高壓電源供電，此時儀器高壓并未輸出。
3．
電壓2.5KV 極化指數
此時按選擇鍵則陰影中項目按下順序改變“極化指數”→“絕緣電阻”→“吸收比”→“極化指數”……選擇到要進行的測試項目后，則按啟動鍵菜單即可進入下級菜單。
Rx=999KΩ
上升 啟動 下降
此時按選擇鍵則陰影中項目按下順序改變“啟動”→“上升”→“下降”，選擇“上升”時，按下啟動鍵可實現Rx數據的增加，選擇“下降”時，按下啟動鍵可實現Rx數據減小，選擇“啟動”時，按下啟動鍵可進入數據測量如下圖所示。其中Rx為匯水管對機外殼的電阻，當電阻大于999 KΩ時，輸入999 KΩ即可。
2500V T= 00”00’
R= Xr=
4． 若啟動后儀器屏幕不顯示輸出電壓值和時間，可能是因為“高壓”開關沒有按下，此按下“高壓”開關給高壓電源供電即可，程序向下執行。
5． 測試結束后，關閉“高壓”按鍵，并將試品短路放電，至少5分鐘。
6． 放電結束后可進行下一組測試或拆線收工。
7． 儀器內存貯數據可調出，數據格式如下：
按啟動鍵
“n=01”項表示組號第一組，“2.5KV”表示測試電壓2.5KV ，Xr表示吸收比，Jr表示極化指數。按選擇鍵看下一組數據。
七、 注意事項
1． 儀器雖有自動放電，但為確保安全，測試完畢后，最好短路高壓端和低壓端手動放電，放電迅速，安全可靠。
2． 儀器高壓開關是給高壓電源供電，高壓輸出和切斷由軟件控制。測試完畢后要關閉高壓開關停止向高壓電源供電，確保無高壓輸出。
八、售后服務
儀器自購買之日起壹年內屬產品質量問題免費包修包換，終身提供服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案。
