變壓器有載分接開關測試儀工作原理是什么?
發布日期：2020-06-22 點擊：3422次

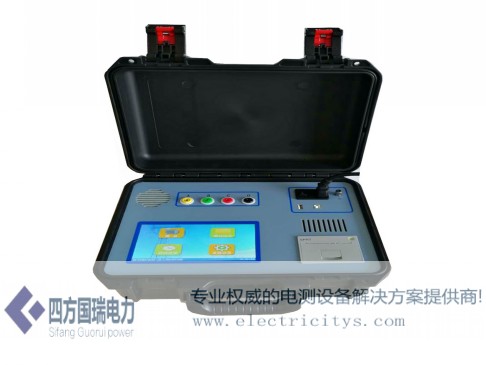

有載開關測試儀產品介紹
是根據中華人民共和國電力行業標準之高電壓測試設備，通用技術條件DL/T846、8-2004設計，可以滿足《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等要求?？蓪崿F(xiàn)對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的準確測量，是測試有載分接開關的理想設備。具有對所測數據進行分析、存貯、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題?？稍陔娏υO(shè)備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。
有載開關測試儀產品特性
1、測試Y0、Y、△型變壓器，阻值不用換算直接顯示
2、數據分析人性化，可以自動的找出波形中間的故障，并做記號
3、波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度
4、可以帶繞組或不帶繞組進行測試
5、四端接線方式，提供高精度電阻測量,且無需導線補償
6、在測試中間可以連續測試，節約變壓器停電的時間
7、可以生存word報告，方便數據的管理和查詢
8、儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便
9、儀器內部可以自動保存1000組數據，也可以外接U盤保存
產品參數
1、三相恒流源充電，充電電流：1A檔；0.2A檔
2、端口*大電壓：24V
3、過渡電阻*大量程：100Ω
4、過渡電阻測量范圍：1A檔：0.8Ω～20Ω，0.2A檔：10Ω～100Ω
5、波形記錄時間長度：600ms
6、采樣速率：30k
7、時間分辨率：0.1ms
8、電阻分辨率：0.1Ω
9、準確度：過渡電阻：±5%讀數±0.1Ω，過渡時間：±1%讀數±0.2mS
10、使用溫度：-10～40℃；使用相對濕度：<85%RH
