串聯諧振試驗怎樣避免操作誤區？
發布日期：2020-06-22 點擊：25282次

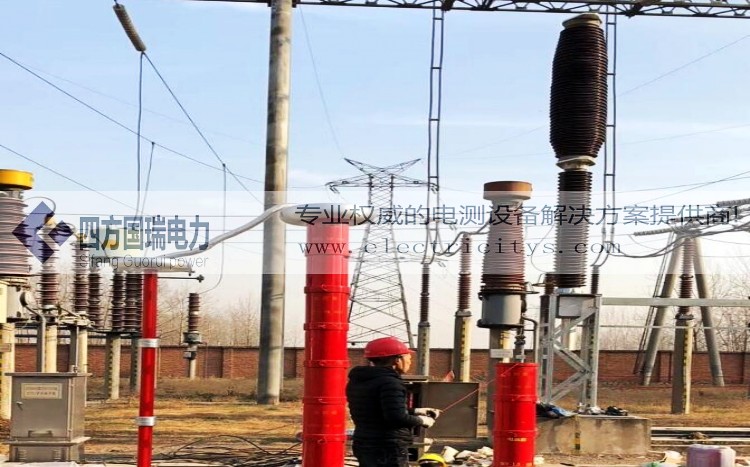

此前，四方國瑞電力接到客戶的售后邀請，主要對SFXZ-675kVA/270kV變頻串聯諧振交流耐壓裝置進行培訓。當天，我們很快組織好了試驗現場，對串聯諧振試驗進行了全面系統的實操講解，手把手指導客戶操作。
試驗設備為：SFXZ-675kVA/270kV變頻串聯諧振交流耐壓裝置
在正式講解操作操作之前，我們應該對相關理論知識有一定的認識和把握，諧振是由 R、L、C 元件組成的電路在一定條件下發生的一種特殊現象，首先分析R、L、C 串聯電路發生諧振的條件和諧振時電路的特性，如圖 1 所示 R、L、C 串聯電路，在正弦電壓 U 作用下，其復阻抗： Z = R + j ωL ? 1/ωC = R + j XL ? XC = R + jX ，式中電抗 X＝XL—Xc 是角頻率ω的函數，X 隨ω變化的情況如下圖所示：
當ω從0開始向∞變化時，X 從﹣∞向﹢∞變化，在ω＜ω0 時、X＜0，電路為容性；在ω＞ω0時，X＞0，電路為感性；在ω＝ ω0時 ，Χ(ω0) = ω0L ? 1/ω0C = 0。
此時電路阻抗 Z(ω0)＝R 為純電阻。電壓和電流同相，我們將電路此時的工作狀態稱為諧振，由于這種諧振發生在 R、L、C 串聯電路 中，所以又稱為串聯諧振。上面的式子就是串聯電路發生諧振的條件。由此式可求得諧振角頻率ω0如下：
諧振頻率為 ：
由此可知，串聯電路的諧振頻率是由電路自身參數 L、C 決定的，與外部條件無關，故又稱電路的固有頻率。當電源頻率一定時，可以調節電路參數 L 或 C，使電路固有頻率與電源頻率一致而發生諧振，在電路參數一定時，可以改變電源頻率使之與電路固有頻率一致而發生諧振。
在講解完儀器原理后，我司售后同事開始了現場實操培訓。
1、接線
首先我們?yōu)樽冾l源主機接上380V電源接ABC三相，變頻源輸出接激勵變壓器的輸入，變頻源接地端接激勵變壓器的接地端，激勵變壓器根據其面板上的接線圖，將激勵變壓器的連接方式接為6kV的輸出（有1.5kV,3kV,6kV 3種接線方式），其X1與接地端短接，A4用專用的高壓輸出線接到電抗器的X端，使用6節電抗器以串聯的方式連接（分2堆，一堆4節疊一起，一堆下面放置絕緣筒，上面放2節疊一起，以串聯方式連接）。
將電抗器的高壓A端輸出接到電容式分壓器的高壓端（也就是上端），將分壓器的低壓端用專用信號線接地變頻源主機的“分壓器信號”端，將分壓器接地端與激勵變壓器的接地連接，再將接地端良好接地；用專用銅線將110kV主變的高壓側短接，再接到電抗器的高壓輸出端（也就是A端，也可以接到分壓器的高壓端），將110kV變壓器低壓側短接接地。這樣我們的線就接好了。
2、儀器操作
緊接著，將儀器電源開關打開，儀器進入開機界面，首先進入“參數設置”界面，將“分壓器變比”改為1500（此次分壓器有2節，單節變比為1500，2節為3000，我們只用了1節），再將“試驗電壓”改為120kV（客戶要求），“耐壓時間”改為3min，其“過壓保護”“過流保護”“閃絡保護”等為儀器根據試驗電壓自動設置，這樣參數就設置好了。
然后，退出參數設置界面，進入“自動試驗”界面，點擊“開始試驗”，儀器自動進行“調諧”，“升壓”，“計時”，“降壓”等操作，試驗過程中如沒有報“過流”“過壓”“閃絡”等保護，說明此次耐壓試驗合格，操作試驗順利無異常。
經過一天的共同交流，對方完全掌握了串聯諧振耐壓試驗的操作方法，以及對四方國瑞電力的儀器表示十分滿意！
