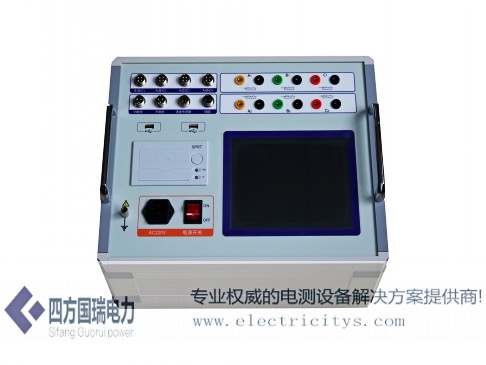

SFGKC-HB 斷路器合閘電阻測試儀
發布日期：2020-06-22 點擊：3770次
高壓開關動特性測試儀、開關動特性測試儀、高壓開關動作特性測試儀、高壓開關綜合特性測試儀、高壓開關特性測試儀、斷路器動特性測試儀
斷路器合閘電阻測試儀為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓開關動特性測試儀在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。
1、斷路器合閘電阻測試儀顯示屏為8.4寸，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁〥C30～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5、斷路器合閘電阻測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形。
7、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻。
10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、斷路器合閘電阻測試儀內部抗干擾電路可滿足800KV變電站內可靠使用。
|
時間測量 |
12路 固有分閘（合閘）時間 |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期 | |
| 合閘（分閘）彈跳時間（彈跳次數） | |
| 內觸發測試范圍：0.01ma~20s，外觸發：0.01ms~200s | |
| 在200ms以內準確率：（0.05%t±0.1）ms | |
| 合閘電阻測量 | 3/6路固有分閘（合閘）時間 |
| 分閘（合閘）相內不同期 | |
| 分閘（合閘）相間不同期 | |
| 合閘電阻投入時間、電阻值 | |
| 測量范圍 | 30~10KΩ，分辨率0.1Ω，準確度：≤1%±2個字 |
| 重合閘測量 | 合分、分合、分合分 |
| 測速范圍 | 1mm傳感器0.01~25.00m/s |
| 0.1mm傳感器0.001~20.0m/s | |
| 360°角度傳感器1周波/0.25° | |
| 行程測量 | 動觸頭行程（行程）、接觸行程（開距）、超行程、過沖行程、反彈行程 |
| 測速范圍 | 1mm傳感器0.01~25.00m/s，0.1mm傳感器0.001~2.50m/s |
| 0.5°角度傳感器1周波/0.5° | |
| 行程傳感器 | 直線傳感器：50mm，測量范圍：0-50mm，分辨率：0.1mm |
| 加速度傳感器測量范圍：0-600mm，分辨率：0.1mm | |
| 360線傳感器：360°，測量范圍：0-1000mm，分辨率：0.1mm | |
| 直線傳感器：300mm，測量范圍：0-300mm，分辨率：0.1mm（選配） | |
| 直線傳感器：500mm，測量范圍：0-500mm，分辨率：0.1mm（選配） | |
| 直線傳感器：1000mm，測量范圍：0-1000mm，分辨率：0.1mm（選配） | |
| 激光傳感器測量范圍：0-300mm，分辨率：0.1mm（選配） | |
| 線圈電流測量范圍 | 0~40A，最小分辨率：0.01A |
| 儀器電源 | AC/DC 220V±10%；50Hz±2% |
| 內部直流電源 | 輸出DC15-260V連續可調，輸出電流:220V電壓以下≤20A（短時） |
| 外觸發 | 觸發電壓AC/DC10V~300V,電流：≤120A（短時） |
| 主機體積 | 380*280*170mm |
| 使用環境 | -20℃~+50℃ |
| 相對濕度 | ≤90% |
1、斷路器合閘電阻測試儀使用儀器前請首先將儀器可靠接地，以確保人身及儀器安全。
2、使用儀器前請檢查使用電源是否為交流或直流220V電源，否則可能損壞儀器。
3、斷路器合閘電阻測試儀在工作時內部有220V直流電流輸出，請注意安全。
4、在使用內部直流電源控制開關分合閘的情況下，試驗前請仔細檢查控制接線，嚴禁短路，避免損壞機內直流電源或控制接點。
5、各斷口線連接必須良好，以免因開關振動影響測試數據。
6、斷路器合閘電阻測試儀內部有220V電壓，請不要打開機殼。
1．斷路器合閘電阻測試儀是一臺精密貴重設備，使用時請妥善保管，要防止重摔、撞擊。在室外使用時盡可能在遮蔭下操作，以避免液晶光屏長時期在太陽下直曬。
2．儀器平時不用時，應儲存在溫度-10～40。C，相對濕度不超過80%，通風、無腐蝕性氣體的室內。潮濕季節，如長時期不用，最好每月通電一次，每次約0.5小時。
