高性價比三相電能表現場校驗儀
發布日期：2020-06-23 點擊：3245次

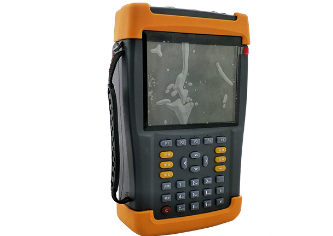

三相電能表現場校驗儀是同類產品中的尺寸小、功能全、質量輕、超便攜的三相校驗儀。集電能表校驗儀和低壓計量裝置校驗儀功能于一體，既能測量國內所有電能表電力參數和綜合誤差，檢查各種接線錯誤；也能測量低壓計量裝置的綜合誤差，測量TA變比，PT/CT二次負荷。
功能描述：
校驗各種機械、電子電能表電能誤差，可同時校驗同一回路中的主副表或同一回路中的有功、無功表，校核各種電能表常數；
測量現場各相電參數指標（U、I、P、Q、Φ、F），可用對比法校驗電壓、電流、功率、功率因數、相位和頻率等電工儀表和變送器；
鉗表自校準功能，自動檢測鉗表誤差的變化，可保證鉗型互感器的長期精度穩定性，各相之間互相自檢，保證儀器的長期精度穩定性；
測量TA變比，測量 PT、CT 二次負荷；
測量三相電壓、電流的 2～51 次諧波，并可存儲全部諧波數據；
可同時測量并顯示三個電壓、三個電流的波形；
更加完善的錯誤接線識別功能，在四個相限識別常見的三相三線 48 種、三相四線 96 種接線錯誤，顯示任意接線的六角圖，能識別IB接入與PT、CT極性接反的情況；
讀多功能電能表數據功能；
支持小電流測量，支持＜5mA電流測試，方便首檢無負荷時接線識別；
可通過 U盤、串口升級軟件下載校驗數據，可與 PC 機進行通訊，很方便與原有的數據庫和管理系統接口，可配《PEC電能表管理系統》軟件，實現無紙化辦公；
藍牙數據傳輸功能（選配）；
存儲10000塊表的全部測量數據，包括工作參數，方便事后分析。
產品特點：
系統采用國內領xian的數字真無功測量技術，真正使無功測量做到：不受電壓電流不平衡、相角不對稱、頻率變化等影響，將無功準確度提高到 0.1%；
系統采用高速高精度的數字乘法器，同時測量有（無）功功率、電壓、電流、頻率、相位等全部參數，并對全部參數進行軟件修正；
高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶顯示，采用T9輸入法，方便漢字輸入；
寬工作電源AC 57.7～480V，儀器電源采用電池和測試線路供電，并可以在線充電；
儀器無電位器,徹底防止儀器因運輸?shù)韧饨缭蛟斐烧`差改變,大大提高了系統的穩定性和可靠性；
對每種接線，顯示錯誤識別后的六角圖，可作為六角圖查線培訓使用；
在 -20℃～+40℃ 的溫度范圍內保證電能的準確性；
四象限電能測量，電壓自動換檔 30～480V、電流直接輸入 ；
提供誤差修正功能，方便誤差校準（需密碼）；
高精度塑膠模具機箱設計，輕巧美觀；
帶 0.2 級 鉗，已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等；
可帶 20A、100A、500A、1000A、1500A 鉗表，直接測量低壓計量綜合誤差，與 鉗配合，直接測TA變比。
