四方國瑞電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。
串聯諧振是指所研究的串聯電路部分的電壓和電流達到同相位,即電路中電感的感抗和電容的容抗在數值上時相等的,從而使所研究電路呈現純電阻特性,在給定端電壓的情況下,所研究的電路中將出現最大電流,電路中消耗的有功功率也最大.
1. 諧振定義：電路中L、C 兩組件之能量相等，當能量由電路中某一電抗組件釋出時，且另一電抗組件必吸收相同之能量，即此兩電抗組件間會產生一能量脈動。
2. 電路欲產生諧振，必須具備有電感器L及電容器C 兩組件。
3. 諧振時其所對應之頻率為諧振頻率(resonance)，或稱共振頻率，以 f r 表示之。
4. 串聯諧振電路之條件如圖1所示：當Q=Q ? I2XL = I2 XC 也就是 XL =XC 時，為R-L-C 串聯電路產生諧振之條件。

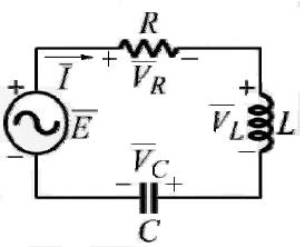

圖1 串聯諧振電路圖
5. 串聯諧振電路之特性：
(1) 電路阻抗最小且為純電阻。即 Z =R+jXL?jXC=R
(2) 電路電流為最大。即
(3) 電路功率因子為1。即
(4) 電路平均功率最大。即P=I2R
(5) 電路總虛功率為零。即QL=QC?QT=QL?QC=0 6. 串聯諧振電路之頻率：
(1) 公式：
(2) R - L -C 串聯電路欲產生諧振時，可調整電源頻率f 、電感器L 或電容器C 使其達到諧振頻率f r ，而與電阻R完全無關。
