怎樣使用電纜故障測試儀排查故障
發布日期：2020-07-04 點擊：3456次

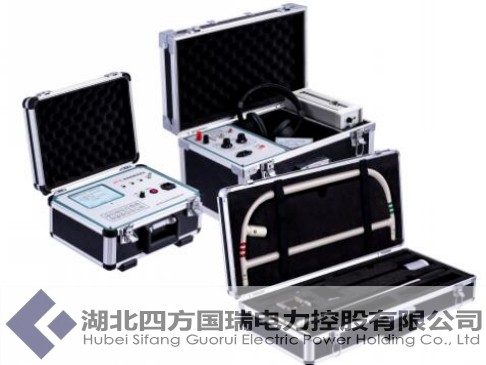

眾所周知，電纜故障測試儀是用來排查故障的，但是怎樣使用它來排查故障呢？相信大多數的人都是“小白“，都對方面不太了解，下面就由小編來為大家講解一下電纜故障測試儀是怎樣來排查故障的。
1、要做電纜絕緣電阻測試，對故障電纜進行全長測試，次及以上測試波形基本一致即可
2、絕緣電阻數據分析，接頭位置如果客戶現場資料不清，只能作為后面測試時參考。
3、確定故障點范圍和故障定點，用壓沖閃法測試過程：脈沖法測試完成后，用沖閃法測試，根據故障絕緣情況，先用絕緣電阻較低的A相測試，電容器2微法20KV,沖擊電壓15KV,測試。 壓沖閃法測試波形為故障點二次擊穿放電波形，擊穿放電波形。然后根據沖閃法測試波形，本故障故障點雖然難以擊穿放電，但是，二次擊穿波形，可以確定故障距離，就算完成了粗測。后面就是故障點定點。該測試現場，在粗測距離范圍內，正好是堆煤場，定點測試環境比較差。定點只能在煤堆上進行，通過仔細工作，在亂石堆上通過聲磁同步定點儀，確定了故障點。
4、電纜的耐壓試驗，用串聯諧振對已經維修的電纜進行耐壓試驗，耐壓時間不得低于一個小時。在規定時間內發生冒煙、出氣、焦臭、閃弧放電聲等，都表明絕緣有缺陷。如果升壓過程無異相，則表明耐壓性能良好，可以正常投入使用了。
