• 今天我們看看繼電保護10KV出線柜的告警信號都有那些

我們看下過流一段的保護動作信號來源和信號類別

1. 信號來源：線路保護裝置

2. 信號類別：事故信號

• 第二：我們再來看看信號來源，關聯，原因和解決辦法

1. 信號的含義：線路保護動作發出線路本側斷路器跳閘命令

2. 信號的關聯：A、保護動作告警，重合閘動作，斷路器變位；B、線路本側斷路器電流、功率指示為零，線路保護裝置“跳閘”及“重合閘”指示燈亮。

3. 信號的原因：本線路發生相間故障。

4. 最后解決辦法：1、檢查保護裝置動作信息及運行情況；2、檢查本線路斷路器間隔設備有無異常；3、由相關專業人員檢查線路及用戶側設備，排除故障點后及時恢復送電。

我們看下過流二段的保護動作信號來源和信號類別

1. 信號來源：線路保護裝置

2. 信號類別：事故信號

• 第二：我們再來看看信號來源，關聯，原因和解決辦法

1. 信號的含義：線路保護動作發出線路本側斷路器跳閘命令

2. 信號的關聯：A、保護動作告警，重合閘動作，斷路器變位；B、線路本側斷路器電流、功率指示為零，線路保護裝置“跳閘”及“重合閘”指示燈亮。

3. 信號的原因：1、本線路發生相間故障；2、下一級線路或相鄰元件發生相間故障后，故障未切除。

4. 最后解決辦法：1、檢查保護裝置動作信息及運行情況；2、檢查本線路斷路器間隔設備有無異常；3、由相關專業人員檢查線路及用戶側設備，排除故障點后及時恢復送電。

我們看下合閘后加速跳閘保護動作信號來源和信號類別

1. 信號來源：線路保護裝置

2. 信號類別：事故信號

• 第二：我們再來看看信號來源，關聯，原因和解決辦法

1. 信號的含義：手合或重合于故障線路時，線路保護發出線路本側斷路器跳閘命令。

2. 信號的關聯：A、保護動作告警，重合閘動作，斷路器變位；B、線路本側斷路器電流、功率指示為零，線路保護裝置“跳閘”及“重合閘”指示燈亮，重合閘充電指示為未充電狀態。

3. 信號的原因：1、本線路發生相間故障；2、下一級線路或相鄰元件發生相間故障后，故障未切除。

4. 最后解決辦法：1、檢查保護裝置動作信息及運行情況；2、檢查本線路斷路器間隔設備有無異常；3、由相關專業人員檢查線路及用戶側設備，排除故障點后及時恢復送電。

我們看下斷路器拒動保護動作信號來源和信號類別

1. 信號來源：線路保護裝置

2. 信號類別：事故信號

• 第二：我們再來看看信號來源，關聯，原因和解決辦法

1. 信號的含義：線路保護發出斷路器跳閘命令后，檢測到任意相仍有電流。

2. 信號的關聯：A、保護動作告警；B、跳閘斷路器仍在合位，線路保護裝置“跳閘”指示燈亮，重合閘充電指示為未充電狀態。

3. 信號的原因：1、保護動作發跳閘命令，斷路器三相本體或機構有缺陷，造成斷路器跳閘失敗；2、保護裝置跳閘出口回路故障；3、斷路器控制回路故障。

4. 最后解決辦法：1、檢查保護裝置動作信息及運行情況；2、檢查本線路斷路器三相位置及斷路器間隔設備有無異常；3、根據檢查情況，由相關專業人員進行處理。

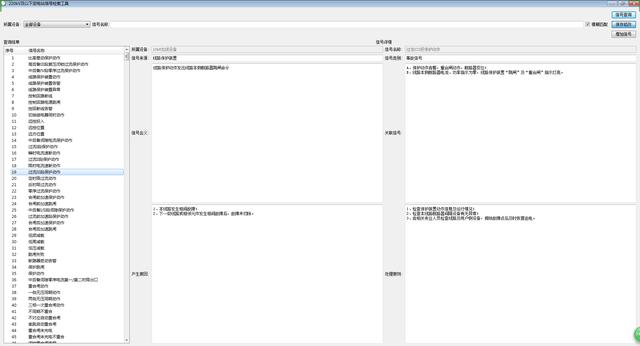

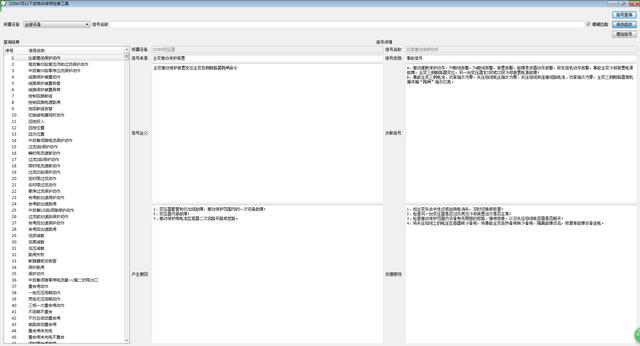

下面給大家看下繼電保護故障搜索引擎的圖片
