全自動變壓器直流電阻測試儀|全自動直流電阻測試儀|變壓器直流電阻測量?jī)x
發布日期：2020-07-04 點擊：3802次

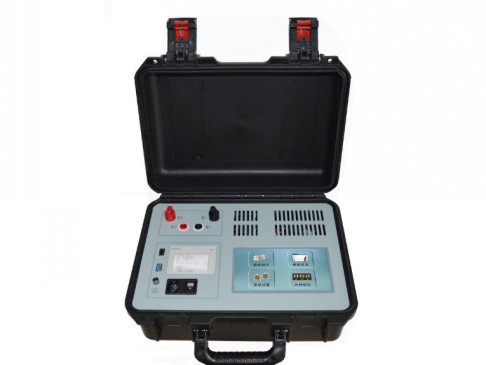

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的SFR-10A變壓器直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
二、功能特點
1、儀器可以使用手機通過專用軟件全程控制儀器，測試數據固定格式存儲手機上，便于任何時刻數據查詢。
2、儀器最高輸出電壓24V，便于高阻值時選擇更大的測試電流，提高測試速度
3、儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。
4、具有反電勢沖擊，測試過程中斷線以及斷電，電源過熱等多種保護功能，能可靠保護反電勢對儀器的沖擊，并同步聲響報警。
5、具有銅鋁材質的任意溫度換算功能，觸摸輸入任意繞組溫度以及換算溫度。
6、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。
7、七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換。
8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。
9、儀器有藍牙通訊，RS232通訊和USB接口，用于計算機通訊以及U盤數據存儲。
10、自帶面板式微型打印機，可漢化打印測量結果。
三、主要技術指標
|
項目 |
技術指標及參數 |
備注 |
|
測試電流 |
AUTO lt;20mA、40mA、 200mA、1A、5A、10A |
|
|
測量范圍和準確度 |
0.5mΩ～0.8Ω （10A） 1mΩ-4Ω （5 A） 5mΩ-20Ω ( 1 A) 100mΩ-100Ω (200mA) 1Ω-500Ω （40mA） ±(0.2%+2字) |
|
|
100Ω-100KΩ lt;20mA） ±(0.5%+2字) |
|
|
|
最小分辨率 |
0.1μΩ |
|
|
顯示 |
七寸觸摸彩色液晶 |
電阻顯示有效數字為 4 位 |
|
數據存儲 |
1000組 |
|
|
工作環境 |
環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露 |
|
|
電源 |
AC 220V±10V，50Hz±1 Hz |
保險管 2A |
|
最大功耗 |
200W |
|
|
外形尺寸 |
360*290*170（mm） |
|
|
重量 |
主機：6 KG 線箱：5 KG |
