SFXZB高壓串聯諧振試驗裝置KD-3000交流耐壓試驗裝置
發布日期：2020-07-18 點擊：1824次
產品簡介 廣泛應用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發馬達、變壓（氣壓變量)器、GI S、高壓交聯電纜（Cable)、互感器、套管等的交接實驗（experiment)和防止性試驗。變頻串聯諧振耐壓裝置采用了調節電源的頻 率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經 得到廣泛的應用。變頻串聯諧振主要由變頻電源，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上 為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。本公司(Company)在變頻串聯諧振高壓試驗領域自主研發的變頻、調壓 軟件技術，ling先于國內高壓試驗行業，利用這一技術采用16位精細變頻、10KHZ載波頻率(frequency)、SPWM和進口原裝IPM整體模塊 設計、制造的變頻串并聯諧振成套試驗裝置，完全符合國家有關高壓實驗的規程和要求。 工作原理 通過(tōng guò)調節變頻控制（control)器的輸出頻率(frequency)，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即 為試品上所加電壓。調頻串聯諧振試驗裝置變頻調感發電機交流耐壓裝置所需電源容量大大減小。變頻調感發電機交流耐壓裝置電源是 利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的 電源功率只有試驗容量的。 通過調頻控制器提供供電電源，試驗電壓由勵磁變壓（氣壓變量)器經過初步升壓后，使高電壓加在電抗器 L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；回路的諧振頻率取決于被試品電容CX和電抗器的電感L， 調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。 產品(Product)特點 大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟（procedure)提示功能 能靈活整定實驗（experiment)電壓、調頻范圍、加壓時間 試驗結果能計算出被試品電容 具有計算機通訊接口，便于通訊和試驗數據管理(guǎn lǐ) 體積小、重量輕、操作控制方便 分辨率高、頻率分辨率為0.001HZ

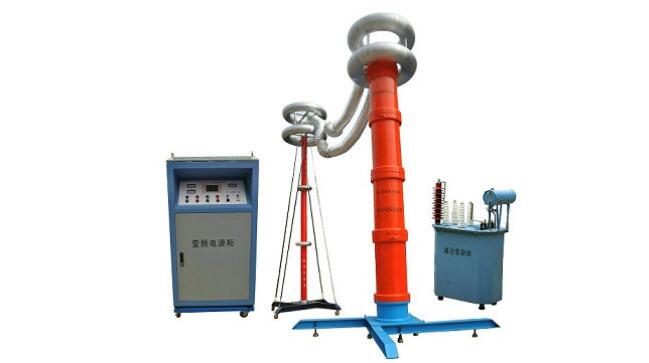

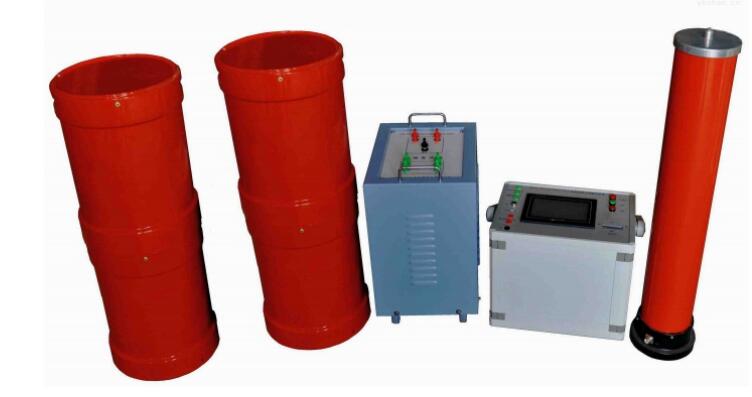

安全可靠高、系統具有過電流(Electron flow)、過電壓及放電保護功能，可有效保護人身及設備安全試驗結果可打印可升級 造作軟件 變頻（frequency conversion)調感式發電機交流耐壓裝置成套組成 成套裝置組成為變頻（frequency conversion)調壓電源、勵磁變壓（氣壓變量)器（Transformer）、電抗器、分壓器及補償電容器。 技術參數(parameter) 環境溫度（temperature)：-10～45℃ 環境濕度：≤90% 海拔高度：≤2000M 電源輸入：220V±10%單相 50Hz 輸出0～220V(≤10KW) 380V±10%三相 50Hz 輸出0～400V 額定試驗容量：0～8000KVA(選擇) 諧振電壓：0～1000KV(選擇) 頻率調節范圍：0.1～300Hz 系統測量精度（精確度）：0.5級 頻率調節分頻率：0.01Hz 不穩定度：≤0.05% 輸出波形：正弦波 波形畸變（指：畸形地變化）率：≤0.5% 噪聲：≤60dB 電抗器Q值：30～200(選擇)
