變電站電氣設備交流耐壓諧振裝置

發布日期：2020-07-19　點擊：1513次

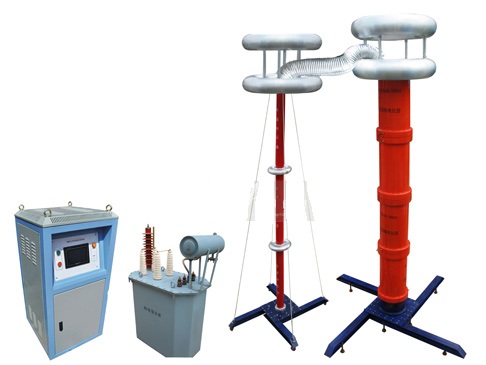

變電站電氣設備交流耐壓諧振裝置

SFXZ變電站電氣設備交流耐壓諧振裝置又稱電氣設備串聯諧振，變電站電氣設備交流耐壓諧振裝置主要用于變壓器交流耐壓試驗、GIS系統交流耐壓試驗、SF6開關交流耐壓試驗、CT/PT交流耐壓試驗、交流耐壓試驗、母線交流耐壓試驗、電纜交流耐壓試驗、套管交流耐壓試驗等容性設備。

別稱：變電站電氣設備交流耐壓諧振裝置、變電站電氣設備交流耐壓諧振裝置廠家、電氣設備串聯諧振、串聯諧振、電氣設備串聯諧振

串聯諧振英文名稱：AC Resonant Test System

串聯諧振試驗對象：變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備

變電站電氣設備串聯諧振交流耐壓試驗：變壓器交流耐壓試驗、GIS系統交流耐壓試驗、SF6開關交流耐壓試驗、CT/PT交流耐壓試驗、絕緣子交流耐壓試驗、母線交流耐壓試驗、電纜交流耐壓試驗、套管交流耐壓試驗等容性設備。

根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了串聯諧振耐壓試驗裝置，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的交流耐壓試驗設備。

變電站電氣設備交流耐壓諧振裝置參數

技術指標：



額定輸出電壓         0～1000kV及其以下

輸出頻率         30～300Hz

諧振電壓波形         純正弦波，波形畸變率≤1.0%

工作時間         滿功率連續工作時間60min

品質因數         30～90

頻率調節靈敏度     0.1Hz

不穩定度         ＜0.05%

工作電源         單相220V或三相380V±10%

工頻50Hz±5%



系列產品配置及適用范圍：



產品型號名稱         適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz)

變頻源     諧振電抗器     激勵變壓器     分壓器     適用范圍

SFCX-B-50/50/25      3kW 25kV/1A二臺

(干式)       3kVA

(干式)       50kV         1000kVA及以下10kV電力變

 10kV開關、母線、PT、CT等

 10kV(300mm2)電纜≤1.0km

SFCX-B-108/108/27 5kW 27kV/1A四臺

(干式)       5kVA

(干式)       110kV       31500kVA及以下35kV電力變

 35kV開關、母線、PT、CT等

 10kV(300mm2)電纜2km

 35kV (300mm2)電纜0.5km

SFCX-B-200/200/50 10kW        50kV/1A四臺

(干式)       10kVA

(干式)       200kV       50000kVA及以下110kV電力變

 110kVGIS、PT、CT等(預防性試驗)

 35kV(300mm2)電纜≤1.0km

 10kV (300mm2)電纜≤2.0km

SFCX-B-270/270/45 15kW        45kV/1A六臺

(干式)       15kVA

(干式)       300kV       50000kVA及以下110kV電力變

 110kVGIS、PT、CT等

 35kV(300mm2)電纜≤1.2km

 10kV (300mm2)電纜≤3.0km

SFCX-B-800/400/50 30kW        50kV/2A八臺

(干式)

100kV/2A四臺

(油浸式)  30kVA

(干式)

30kA

(油浸式)  400kV       80000kVA及以下220kV電力變

 50000kVA及以下110kV電力變

 110kV/220kVGIS、PT、CT等

 35kV(300mm2)電纜≤2.0km

 110kV (300mm2)電纜≤0.7km

SFCX-B-1600/800/200      60kW        200kV/2A四臺

(油浸式)  60kVA

(干式)       800kV       80000kVA及以下220kV電力變

 50000kVA及以下110kV電力變

 500kVGIS、PT、CT等

 220kV開關、GIS、PT、CT等

 110kV(400mm2)電纜≤1.5km

 220kV (400mm2)電纜≤1.0km
