異頻介損測試儀的接線方法及注意事項
發布日期：2020-08-25 點擊：4844次
全自動抗干擾介損測試儀可根據被試設備接地情況正確選擇正接法和反接法。
1.正接法：
當被試設備的低壓測量端或二次端對地絕緣時，采用該方法。
將紅色專用高壓電纜從儀器后側的HVx端上引出 ，高壓屏蔽線皮接被試設備高壓端。

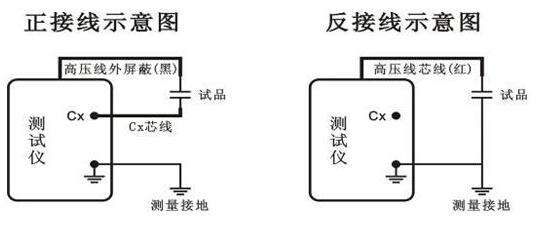

將黑色專用低壓電纜從儀器面板上的Cx端引出，低壓芯線接被試設備低壓端L(見圖11);低壓屏蔽線接被試設備屏蔽端E。(試品無屏蔽端則懸空)HVx及Cx的芯線與屏蔽線之間嚴禁短接,否則無法取樣，無法測量。
2.反接法:
當被試設備的低壓測量端或二次端對地?zé)o法絕緣，直接接地時，采用該方法。
將紅色專用高壓電纜從儀器后側的HVx端上引出，高壓芯線接被試設備高壓端;低壓端接地(見圖12);此時的CX輸入線懸空。
注意：HVx的芯線與屏蔽線嚴禁短接,否則無取樣，無法測量。
3.CVT 自激法測量(母線不接地)
原理接線圖:

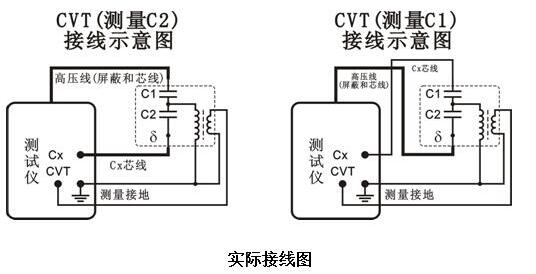

(1)測C2：接線見圖C2
A：接線盒內末端對地打開，二次接線全部懸空，注意做好記錄，做完測試后還原。
B：打開全自動抗干擾介損測試儀總和內部高壓允許開關。
C：將光標移至“聯接方式”按“確認”鍵。按“↑”或“↓”鍵，選為“CV”。按“退出”鍵。
D：將光標移至“測量電壓”選為1KV，按“退出”鍵;將光標移至“開始測量”處，按“確認”鍵，開始測量等待顯示結果。顯示結果出來后，若需打印結果，按“確認”鍵。

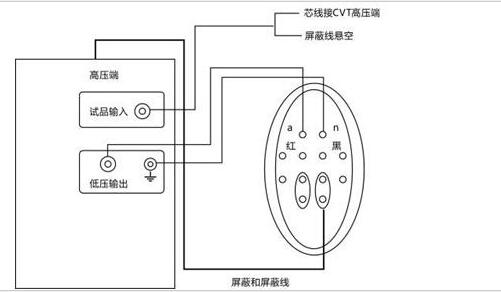

(2)測C1：接線見圖14，基本操作同測C2。
注意：全自動抗干擾介損測試儀只有在CVT測試模式下測C1、C2;在正接或反接法下會損壞CVT!
應注意高壓線應懸空不能接觸地面，否則其對地附加介損會引起誤差，可用細電纜連接高壓插座與CVT 試品并吊起來，另外考慮C2 或C1 與內Cn 串聯分壓效應，其電容量可按下式校準：
其中，Cc 為校準經驗值包含了Cn 及高壓線對地電容的影響其值可取110pF。
4. 小電容試品的接線 對于小電容，空氣濕度較大時，其tgδ受其表面狀態影響，介損測量值異常且不穩定。此時可采用屏蔽環吸收試品表面泄漏電流，其屏蔽電極在正接法時接地，反接法時接Cx的屏蔽層;此方法有可能改變被試設備內部的電場分布而影響tgδ;標準電容器和標準介損器均采用此接法。
5. 部分設備的接線方法可參考第九節《參考接線方法》
6、全自動抗干擾介損測試儀注意事項
1).全自動抗干擾介損測試儀只能在停電的設備上使用;接地端應可靠接在接地網。儀器盡量選擇在寬暢，安全可靠的地方使用。
2).被試設備從運行狀態斷開高壓引線轉為檢修狀態，并對其清掃，初步絕緣試驗良好后，方可利用該儀器進行試驗，以防被試設備絕緣低劣，使儀器在加壓過程中損壞。
3).根據設備的安裝情況確定采用那種接線，并在相應的菜單選項中選擇其接線方法。
4).根據不同設備正確選擇測試電壓等級，并在相應的菜單選項中選擇所需電壓。
5).測試過程中如遇危及安全的特殊情況時，可緊急關閉總電源。
6).斷開面板上電源開關，并明顯斷開220V試驗電源，才能進行接線更改或工作結束;重復對同一試驗設備進行復測時，可按下復位后，重新測量，也可以在上一次測試完成后選擇重復進行。
7).為保證測量精度，特別當小電容量試品損耗小時，一定要保證被試設備低壓端(或二次端)絕緣良好，在相對濕度較小的環境中測量。
8).在進行大電容試品實驗時，儀器的接地與被試品接地，不應該在同一接地點，以防接地放電時反擊電壓或者流動波影響儀器的安全。
9).儀器自帶有升壓裝置，應注意高壓引線的絕緣距離及人員安全;10、儀器應可靠接地，接地不好可能引起機器保護或造成危險。
11).儀器啟動后，除特殊情況外，不允許突然關斷電源，以免引起過壓損壞設備
12).儀器所配(HVx)專用高壓電線雖出廠時已檢測合格，但測量時仍需遠離人體及低壓測試線(Cx);高壓芯線與高壓屏蔽線均不允許接地和測試回路的低電位部分。CX輸入線的芯線和屏蔽線均不允許接觸測試回路的帶高壓部分。
13).全自動抗干擾介損測試儀應注意防潮，防劇烈振動。
14).當現場干擾較大，用工頻無法得到確定結果時，應使用異頻測量，其它情況應使用工頻測量。
15).當發出測量指令后，較長時間(1分鐘)屏幕上不出現測量結果，有可能是試品電容太大或死機造成，重新開機后降低測量電壓再測。
16).試品短路將無法測量，全自動抗干擾介損測試儀自動保護。機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙。打印紙?jiān)试S往外拉。
