串聯諧振試驗裝置如何選擇
發布日期：2020-09-02 點擊：3336次
電力行業經常需要進行測量高壓電力電纜的串聯諧振點工作，要使用串聯諧振試驗裝置，但根據電纜的不同耐壓等級，使用串聯諧振試驗設備也不同，電力職工應該如何選擇串聯諧振試驗裝置?本文將為大家簡單介紹一下。
串聯諧振試驗究竟如何進行選型，我們先來看看串聯諧振的一些基本特征參數和需求

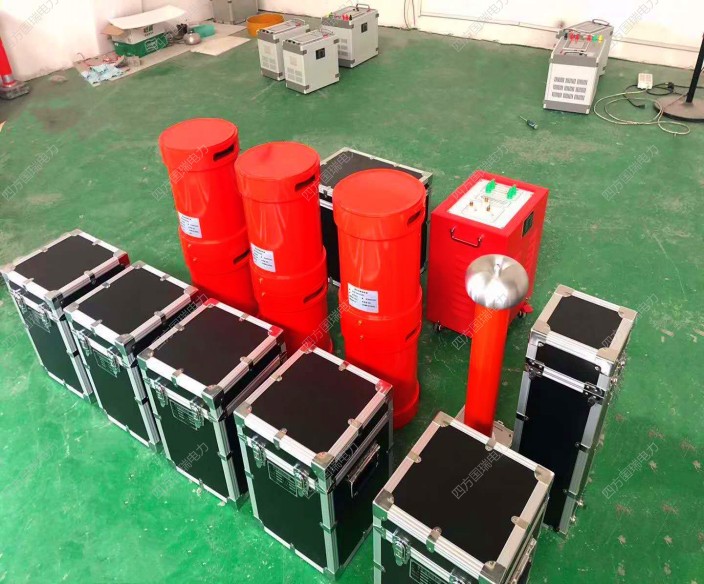

串聯諧振裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器組成。變頻控制器被分為兩類，20KW和以上為控制臺，20KW以下是便攜式箱;它由控制器和濾波器組成。變頻控制器的主要作用是具有380V或200V正弦交流電頻率的固定振幅和頻率為振幅和頻率可調的正弦波。而對于整個設備提供電源。勵磁變壓器是輸出電壓升高到一個合適的測試電壓。高壓電抗器L是諧振電路的重要組成部分，當電源頻率等于1 /(2π√LCX)，其與所述測試CX發生串聯諧振。
如何進行選擇一個合適的串聯諧振設備?
為了選擇合適的串聯諧振設備，請?zhí)峁┮韵录夹g參數
1、變壓器: 電壓等級(如10/35/110/220kv) ; 最大容量; 試驗性質(中性或完全絕緣)單相接地容量;
2、電源電纜：電壓電平(例如，10/35 /的110kV等);最長長度;橫截面面積;
3、發電機、電動機：電壓等級(出口電壓或稱工作電壓)試驗電壓(最高耐壓值)單相對地電容量變化范圍，如0.2-0.55uF;
4、GIS：電壓等級(也稱為工作電壓);間隔的數量;測試電壓(最大耐壓值);
5、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級(或稱工作電壓);試驗電壓(最高耐壓值);
6、CVT測試：電壓等級(或工作電壓，如35/110/220規格);測試電壓(最大耐壓)電容量范圍(如0.005-0.02uF)。
串聯諧振與其它試驗裝置的比較
串聯諧振VS工頻耐壓
滿足大容量被試品耐壓性能試驗，體積、重量卻比工頻耐壓小很多，易于進行搬運
串聯諧振VS超低頻
超低頻部分主要研究針對10kV/35kV這兩種不同規格的電纜，串諧可適用10/35/110/220kV等規格進行電纜、主變、發電機、CVT、開關等
串聯諧振VS直高發
直流高壓發生器被施加到“直流耐壓”;串聯諧振應用“交流耐壓”
應當指出的是，盡管串聯諧振定制，以滿足各種測試要求的產品進行了測試，我們還是根據實際需要，如電纜來說，如果在測試領域一般1公里的電纜長度，那應用于1KM串聯諧振設備就可以，如果適用于定制2公里的長度，不僅增加了成本，也會增加設備的重量;不建議刻意追求以多樣化的產品進行了測試，測試更覆蓋了更多的設備復雜。
某電力系統工程建設單位提供被試品如下：
1、35kV /300平方毫米電纜1公里
2、35kV開關等電氣工程設備
其中35kV電纜交流電壓值為52kV，測試時間60min，測試頻率20-300Hz;35kV開關等電氣設備交流電壓值為95kV，測試時間1min，測試頻率20-300
結果表明，當35kv/300mm2電纜諧振頻率接近35hz 時，諧振電流為2.22 a，諧振電壓為52kv
35kV的開關電氣設備電容量比較小，諧振電壓95KV，一般只被認為滿足電壓。
方案參考
因此，此套被試品可選用135kVA/108kV串聯諧振方案。單節電抗器27kV，1.25A，電感量100H，做35kV/300mm2電纜1km時用兩節電抗器進行串聯其他兩組之間并聯，做35kV開關等電氣設備時用四節電抗器串聯。
