串聯諧振的條件是什么
發布日期：2020-09-06 點擊：3339次
當電路發生串聯諧振時電路的阻抗Z=√R^2 +（XC-XL）^2=R，電路中總阻抗最小，電流將達到最大 值，阻抗條件，諧振后虛部相等符號相反，串聯阻抗等于0，并聯阻抗等于無窮大，就是在諧振的時候，串 聯電路諧振電流無窮大，并聯電路諧振電壓無窮大（理論值）。 在電阻、電感串聯電路中，出現電源、電壓、電流同相位現象，叫做串聯諧振。其特點是：電路呈純電 阻性，電源、電壓和電流同相位，電抗X等于0，阻抗Z等于電阻R。此時電路的阻抗最小，電流最大，在電 感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。

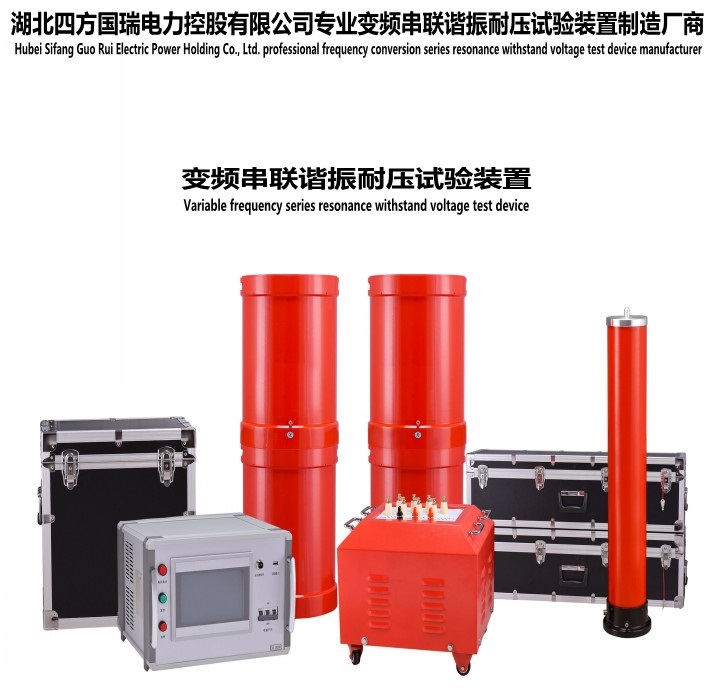

電路諧振條件是Xc=Xl，即ωL=1/ωC，由此可得電路固有諧振條件為f0=1/（2π√LC），阻抗條件： 諧振后虛部相等符號相反，串聯阻抗等于0，并聯阻抗等于無窮大，就是在諧振的時候，串聯電路諧振電流 無窮大，并聯電路諧振電壓無窮大（理論值），或者說：串聯電路中：總的輸入阻抗的虛部等于零（諧振就 是輸出的電壓和電流同相） 在具有電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓與其中電流位相一般是不同的，如果 我們調節電路元件（L或C）的參數或電源頻率，可以使它們位相相同，整個電路呈現為純電阻性，電路達 到這種狀態稱之為諧振。 根據諧振原理，我們知道當前電抗器L的感抗值X1與回路中的容抗值Xc相等時，回路達到諧振狀態。此 時回路中僅回路電阻R消耗有功功率，而無功功率則在電抗器與試品電容之間來回振蕩，從而在試品上產生 高壓，產生串聯諧振的條件：X L =X C 由于串聯諧振要在 L、C 中產生高壓，可能造成擊穿線圈或電容的危害。在電力工程中應盡量避免串聯 諧振，而利用串聯諧振試驗裝置進行檢測電力系統就顯得尤為重要了。
