影響變頻串聯諧振試驗結果因素有哪些？
發布日期：2020-09-06 點擊：3270次

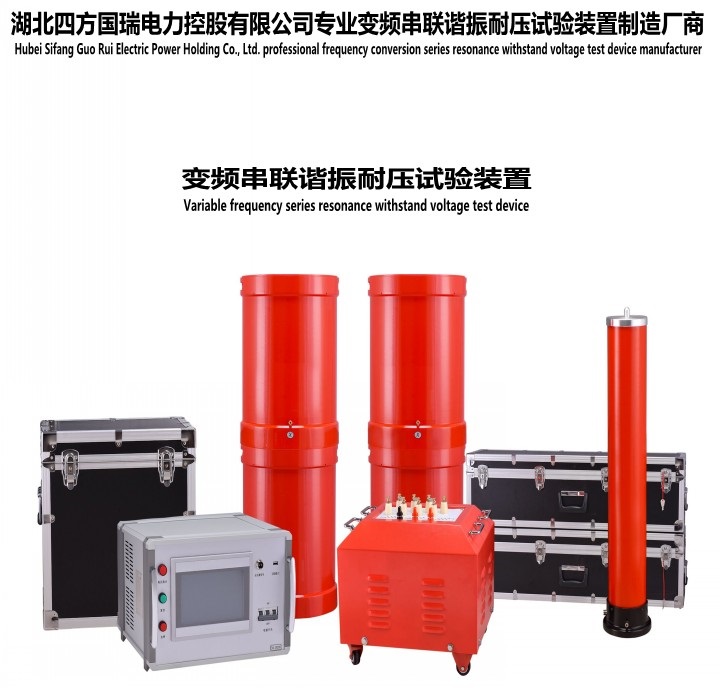

變頻串聯諧振試驗不同于一般通用的試驗儀器，大的特點是同一套設備可以用于不同電氣設備的交流耐壓試驗如交聯電纜、變壓器、GIS、電動機和發電機等。它的選型通常需要根據用戶的試品范圍和試驗要求進行配置方案的設計，滿足不同地區、不同用戶、不同試品的試驗要求。
然而總有些不確定的因素影響著變頻串聯諧振試驗結果，這些不確定因素包括：
1、天氣的影響
①濕度高的情況下，引線電暈損耗大大增加，同時周圍電磁場的干擾也增大，使得Q值下降。
②溫度高的情況下，回路等效電阻大大增加，使得Q值下降。
2、試驗時間的影響
隨著試驗時間的延長，設備受熱，等效電阻增大，Q值也呈下降趨勢。在大暑天這種現象十分顯著。往往設備需要休息 30 分鐘才能繼續使用。
3、電抗器的影響
電抗器一般要求是無損耗電抗器，若是工藝不佳，往往損耗較大。另外，電抗器放 置在鐵板等金屬部件上時，形成了渦流損耗，等效電阻增大。
4、高電壓試驗頻率不選較好諧振點對Q值的影響
在應用中，發現當電壓升到接近試驗電壓時，電壓上升速度太快并伴有較大的電壓波動，甚至能導致電壓保護動作，使試驗必須重新開始，這對設備安全是不利的。但如果電壓保護值設定過大，就不能很好的起到保護被試設備免受過電壓的作用。因此，一般在2%試驗電壓下調到較好諧振頻率，之后在不超過40%試驗電壓情況下再調整一下頻率，且稍稍偏小一點，避免出現上述現象。
5、高壓引線的影響
單項電氣設備進行交流耐壓試驗時，由于試品電容量小，高壓引線對試驗的影響不大。戶外配電裝置整體進行交流耐壓試驗時，設備的安裝高度隨電壓等級增加，電壓等級越高，高壓引線越長。一般高壓引線較長，電暈損耗增強，回路中等效電阻增大。它形成的雜散電容并聯在被測電容上，回路諧振頻率下降，使得Q值下降;同時周圍電磁場的干擾也增大，使得Q值下降。因此，在進行高電壓等級電氣設備交流耐壓試驗時，盡量采用波紋管高壓引線。
綜上所述，在進行交流耐壓試驗時除了依靠電抗器良好的性能外，還要采取各種好的均壓措施和合理的選擇導線、合理的布置試驗現場、合理安排時間等盡量提高Q值，并且采取散熱等措施減少設備受熱對Q值的影響。
