為了滿足變壓器鐵芯電流的測量需要，本公司研制了一款抗干擾的試驗儀器。該儀器采用全新技術，具有高效率、體積小、重量輕等特點。整機由ARM處理器控制，自動完成自檢、數據處理、顯示等功能。
本儀器測量精度高，操作簡便，適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試。采用最新CT雙層磁屏蔽技術及零輸入阻抗電流測量技術，幾乎不受外界磁場、電場干擾的影響，確保了采集測量的高精度、高穩定性和高可靠性。
?適用于變電站、發電廠測量變壓器鐵芯接地電流。
?采用32位高速DSP技術，快速測量，讀數準確，超量程指示。
?采用ARM技術，中文圖形界面，操作直觀。
?抗干擾能力極強，確保數據準確可靠。
?字母、數字和漢字輸入功能。
?內置超大容量鋰電池，方便現場使用。典型工況下可連續工作10小時以上。
?測試程序簡單高效，儀器自動測量，波形顯示。
?菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
?儀器帶有萬年歷、數據存儲高達999組，關機不丟失數據。
| 工作電源 | 交流：AC220V±10%，50Hz | |
| 直流：內置8.4V/2.6AH鋰電池 | ||
| 電流輸入阻抗 | 0Ω | |
| 電流量程 | 0-10A（AC） | |
| 頻率 | 45-65Hz（用于工頻50Hz信號測量） | |
|
準確度 |
磁場干擾B 5GS時 | ±1%±3個字 |
| 磁場干擾B 10GS時 | ±1%±3個字 | |
| 磁場干擾B 15GS時 | ±1%±3個字 | |
| 磁場干擾B 20GS時 | ±2%±3個字 | |
| 最小分辨率 | 0.01mA | |
| 采樣速率 | 1次/秒 | |
| 電流有效值顯示 | 0.5mA-10A | |
| 內部數據存儲 | 999組 | |
| 顯示 | 正顯液晶顯示屏，陽光下可見 | |
| 工作溫度 | -10～50℃ | |
| 環境濕度 | ≤80%RH，無結露 | |
| 儲存條件 | -20℃~60℃，≤95％RH, 無結露 | |
| 體積 | 180mm×110mm×90mm | |
| 主機凈重 | 1.5kg（含電池） | |
|
|
||
| ▉ 供貨范圍 | ||
|
|
||
| 基本配置 | 數量 | 可選件 |
| 便攜式主機 | 1臺 |
|
|

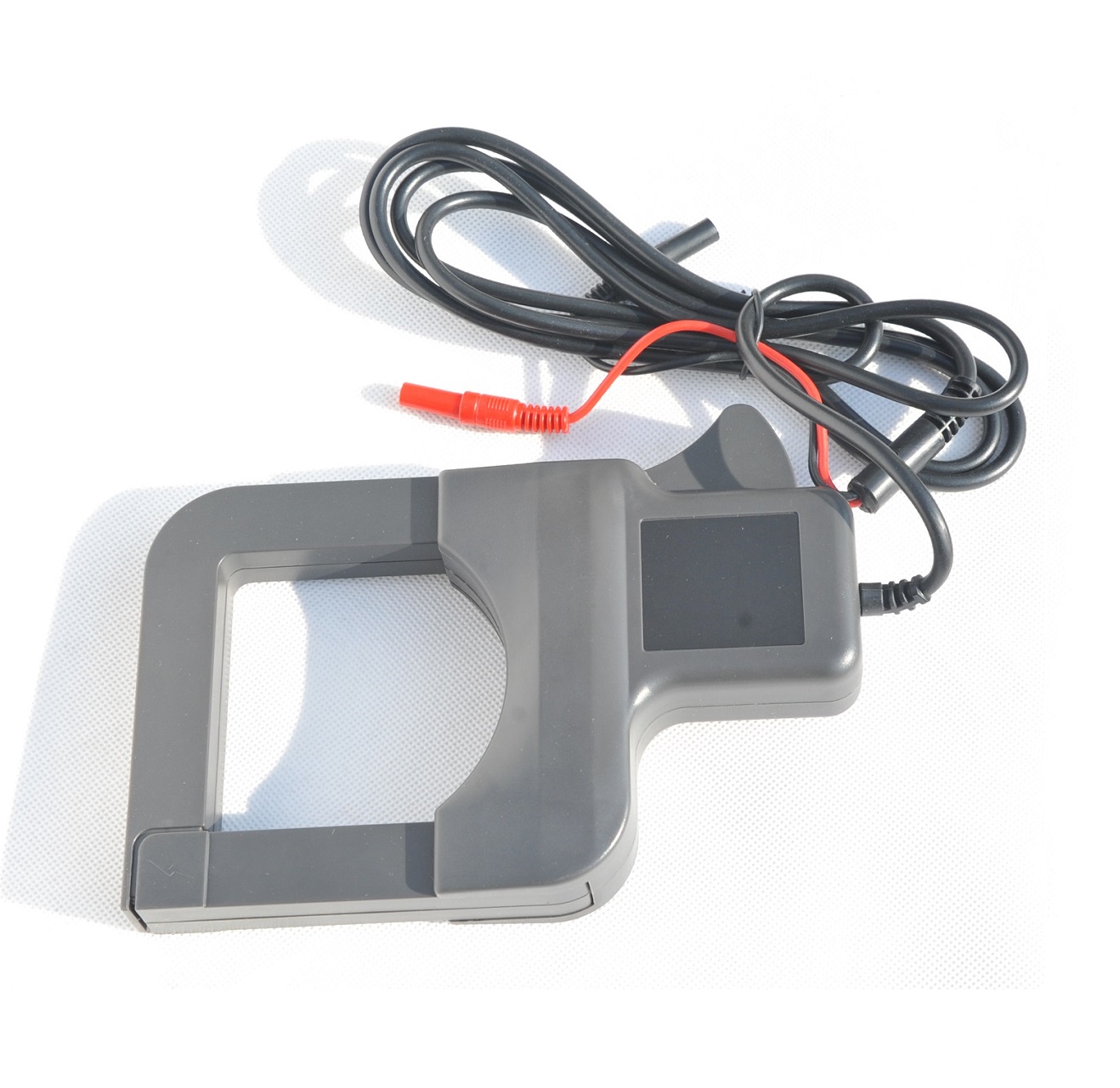

80mm卡鉗 |
1個 |
|
| 電源適配器 | 1個 |
|
|

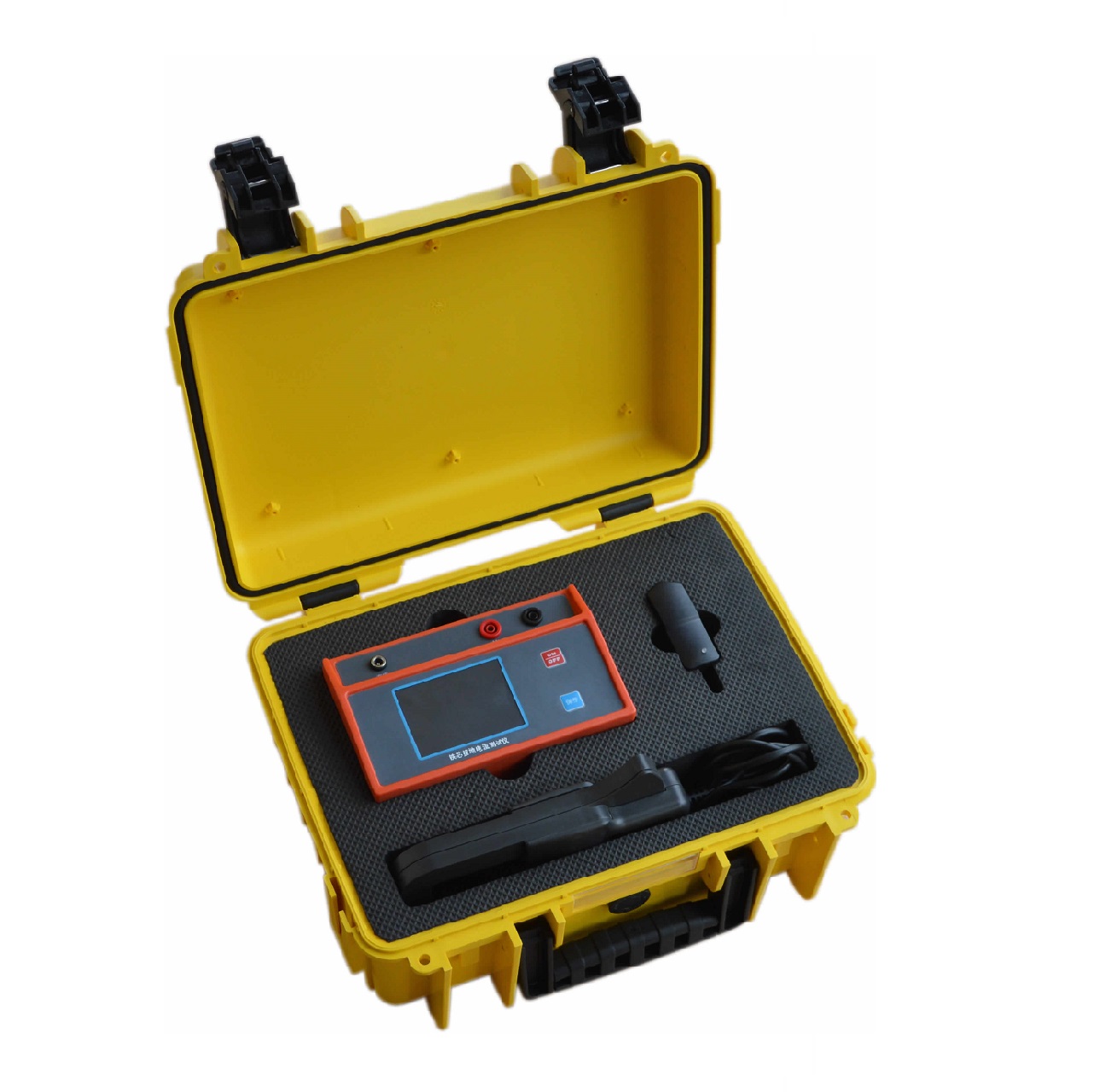

防水安全箱 |
1個 |
|
| 使用說明書 | 1份 |
|
| 合格證、保修卡 | 1張 |
|
|
|
||
| 文件名 | 點擊下載 |
| SF10A變壓器鐵芯接地電流測試儀 說明書 | |
| SF10A變壓器鐵芯接地電流測試儀 檢定證書 |
