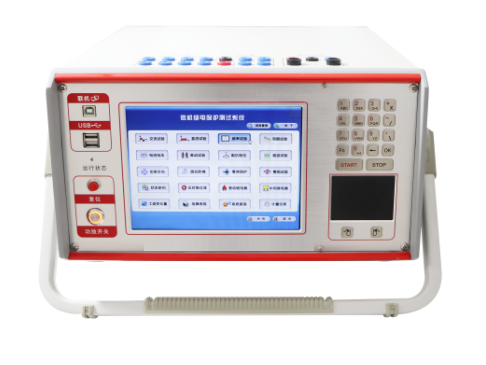

產品簡介

主要特點

1、  輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。

2、 高性能的嵌入式工業控制計算機和10.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；

3、 輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

4、 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

5、 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

6、 設有一路獨立110V 及 220V專用直流電源輸出，方便現場檢驗使用。

7、 全新SFJB-1200B測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。

8、 提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。

9、 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放?？梢詫崟r存儲測試數據，顯示矢量圖，打印報表等；

10、 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

 技術參數

1、 交流電流輸出

6相電流輸出時每相輸出（有效值）  0～30A

輸出精度  ≤0.5A  ±2mA

      ＞0.5A  0.1%

3相電流輸出時每相輸出（有效值）  0～60A

6相并聯電流輸出（有效值）     0～180A

相電流長時間允許工作值（有效值）  10A

相電流最大輸出功率   400VA

6相并聯電流最大輸出時允許工作時間  10s

頻率范圍（基波）   0～1000Hz

諧波次數   1～20 次

2、 直流電流輸出

電流輸出  0～±10A / 每相 ，0～20A / 兩相疊加  輸出精度  0.5級

Z大輸出負載電壓   20V

3、 交流電壓輸出

相電壓輸出（有效值）   0～120V  輸出精度  0.1級

線電壓輸出（有效值）   0～240V

相電壓 / 線電壓輸出功   80VA / 100VA

頻率范圍（基波）   0～1000Hz

諧波次數   1～20次

4、 直流電壓輸出

相電壓輸出幅值   0～±160V  輸出精度  0.5級

線電壓輸出幅值   0～320V

相電壓/ 線電壓輸出功率   70VA / 140VA

5、 開關量

10路開關量輸入

空接點    1～20mA，24V

電位接點接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8對開關量輸出     DC：220 V／0.2 A；AC：220 V／0.5 A

6、 時間測量范圍

0.1ms ～ 9999s ，  測量精度 ＜0.1mS

7、 體積重量

360*425*215mm ，19.8kg

 使用注意事項

1、 測試儀裝置內置了工控機和Windows操作系統，請勿過于頻繁地開關主機電源。

2、 裝置面板或背板裝有USB插口，允許熱拔插USB口設備（如U盤等），但注意拔插時一定要在數據傳輸結束后進行。

3、 為了保證工控機內置的Windows操作系統能穩定可靠運行，請不要隨意刪除或修改硬盤上的文件和桌面上的圖標，請不要隨意操作、更改、增加、刪除、使用內置Windows系統，以免導致操作系統損壞。使用USB盤拷貝數據時請一定保證U盤干凈無病毒，也請不要利用U盤在本系統中安裝其它軟件程序。

4、 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤導致保護誤動作。

5、 為防止測試儀運行中機身感應靜電和現場干擾，試驗之前先通過接地端將主機可靠接地；

6、 36V 以上電壓輸出時應注意安全，防止觸電事故的發生；

7、 禁止外部電壓和電流加在測試儀的電壓、電流輸出端。試驗中，務必防止被測保護裝置上的外電壓反饋到測試儀的輸出端而損壞測試儀；

8、 注意保持機箱側面通風口的空氣流動暢通，請不要遮擋通風口，以免影響散熱；

9、 切勿將裝置露天放置而被雨水淋濕；裝置工作異常時，請及時與廠家聯系，請勿自行維修。
