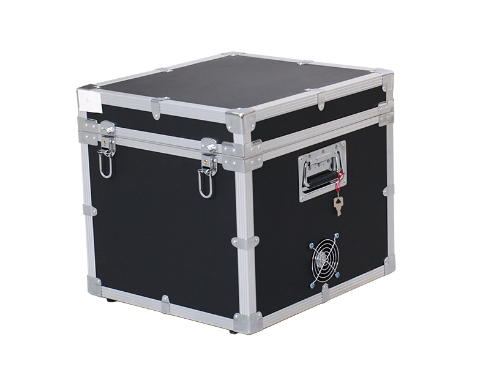

SFGG521電纜外護套故障測試儀是基于MURRAY電橋原理而設計的,可用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位。
功能特點

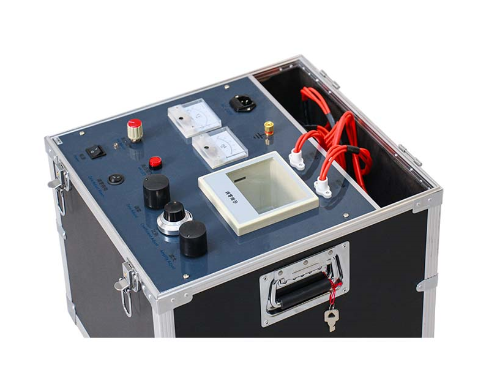

SFGG521電纜外護套故障測試儀,采用開關電源構成高壓恒流源,空載電壓7500V,短路電流40mA,采用高靈敏度放大器及檢流計指示平衡,與比例電位器構成平衡電橋,整體置于高電位,測量電纜為雙芯高壓橡皮電纜,用四端電阻測量法避免了引線電阻引入的誤差,電纜通過編織屏蔽層可靠接地,面板上的操作鈕處于低電位,通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式鋁合金箱內。因此,該設備電壓高、重量輕、操作方便。
技術參數
1.空載電壓 ≥7500V
2.短路電流 ≥40mA
3.定位比例精度±(0.2%?L±1)米
4.重量 3.5kg
5.工作電源: 220V

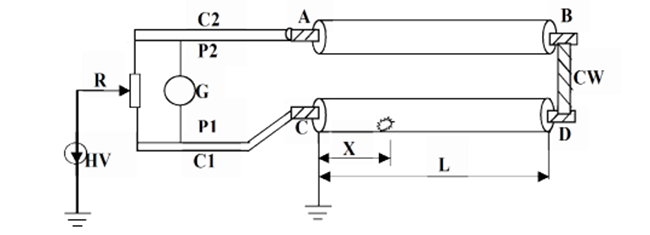

現場接線圖

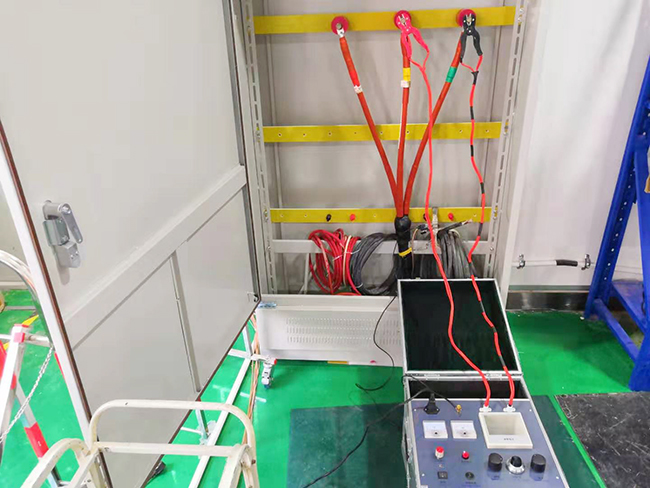

使用現場
問題處理
如發現儀器有不正常情況或故障,不要自行開機拆卸,請與我公司及時聯系,以便為您安排合適的處理方案。
文件名 | 點擊下載 |
SFGG521電纜外護套故障測試儀 說明書 | |
SFGG521電纜外護套故障測試儀 檢定證書 |
