三倍頻變壓器的結構用途

        SFSBF三倍頻變壓器是利用磁路的飽和特性，取出諧波中分量最大的三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。
        湖北四方國瑞電力研制的三倍頻變壓器的產品結構如下：

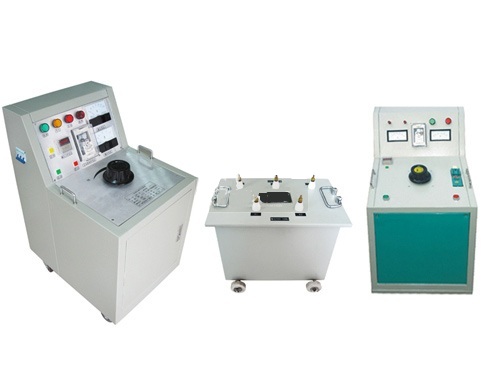

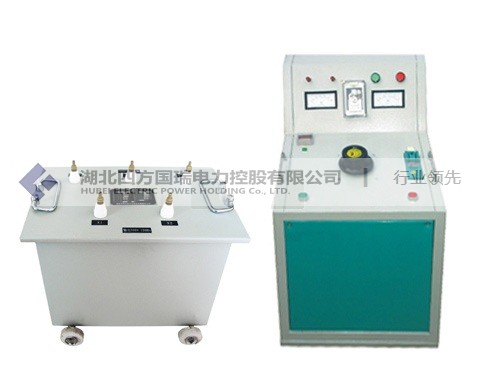

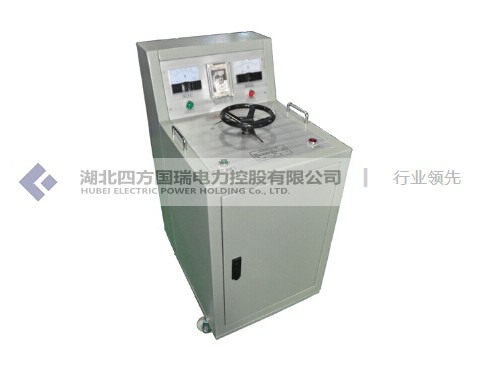

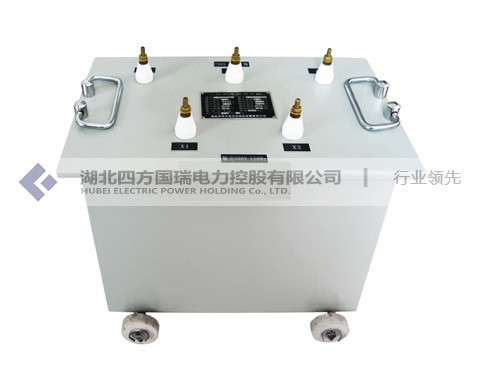

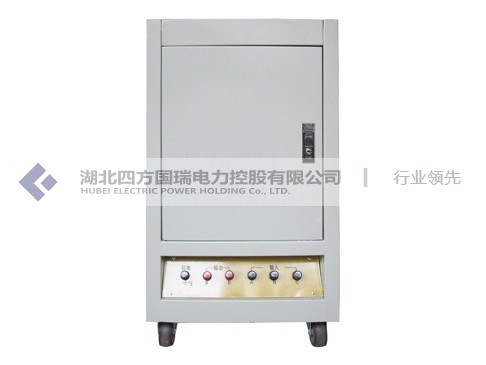

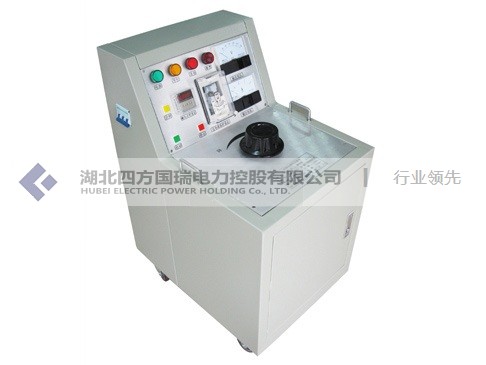

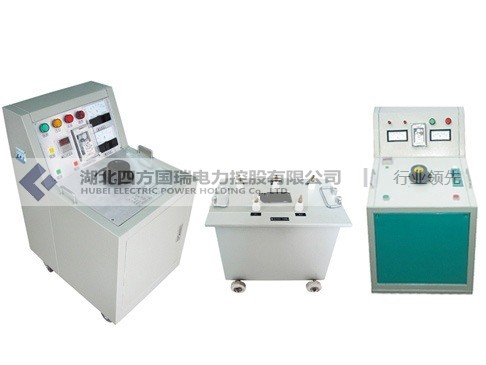

        由三相五柱變壓器（或三臺單相變壓器）、單相調壓器、電抗器及控制部分組成。根據用戶要求，外形可為整體式，也可為分體推移式。
  湖北國瑞電力研制的三倍頻變壓器的用途如下：
         1、廣泛用于對電壓互感器作倍頻感應耐壓試驗；
         2、對電力變壓器進行分相的倍頻感應耐壓試驗；
         3、對其它感應線圈式的電氣產品作倍頻感應耐壓試驗。

三倍頻感應耐壓發生器的注意事項
       湖北四方國瑞電力研制的三倍頻感應耐壓發生器的注意事項如下：
        1、本裝置設有過流保護，出廠時按額定輸出電流的80%整定好，用于小負載時，應根據負載實際情況重新整定；當升壓過程中出現過流或擊穿現象時，過流保護動作，可保護被試品，不致使被試品的事故擴大，此時也應立切斷輸入三相電源，不致使三倍頻電源發生裝置受到損壞。
        2、在試驗過程中，如被試品的電容量不大時，補償電抗器一般不需接入線路。如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯（見接線示意圖），進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。
        3、因該裝置是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗時間不能超過40秒；
        4、在使用分體式三倍頻電源裝置時，控制箱中的接觸器線圈電壓為三倍頻電源發生器輸出電壓的1/3，絕對不能用50HZ電源試用。
        5、本裝置所配電抗器只允許在試驗電壓互感器時配套使用，當被試品的電壓超過一定范圍時，應另選配電抗器（可在訂貨時加以說明）。

三倍頻變壓器操作說明

一、概述
       本產品根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。
二、結構
       采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（正序向量）的向量和為0，而開口兩端應出同相的150Hz三次諧波（零序）。
三、指標
       輸入電壓:三相380V 50Hz 正弦波
       輸出電壓:0-300V 0-500V 0-1000V 150Hz
       波形失真:≤5%
       輸出容量:3-50kVA
       空載運行時間:≤5分鐘
       負載運行時間:40~60S
四、操作說明
       1. 將試驗所需的SBF三倍頻、SBF操作箱（操作臺）、互感器及電抗器按示意圖所示的方法連接好；仔細檢查，確保輸入、輸出、儀表接地線準確無誤后，方可通電進行操作。此時三倍頻的次級輸出即為150Hz的三倍頻電源。
       2. 接通電源，合上空開，將調壓器的手輪旋至零位處，零位開關合上，此時電源指示燈及零位指示燈亮。按下啟動按鈕，接觸器吸合，同時工作指示燈亮，并發出聲光報警。
       3. 順時針緩慢均勻旋轉調壓器的手輪，并密切注視儀表，當升到所需電壓值時、應停止旋轉，按下計時按鈕，耐壓時間到即發出聲光報警，及時反向旋轉手輪，直到調壓器回到零位上。
       4. 試驗完畢后，按下停止按鈕，接觸器斷電，工作指示燈滅，零位指示燈亮，此時調壓器斷電。
       5. 本裝置設有過流保護，出廠時按額定輸出電源80%整定，于小負載時，應根據負載重新整定，當升壓或耐壓過程中出現過流或擊穿現象時，接觸器斷電，切斷主回路，起到保護作用。
       6. 此套試驗設備帶有多抽頭的電抗器，當三倍頻發生器帶JCCI類型高壓串級式電壓互感器負載時，其電流由感性為容性，功率因素很低，因此，可在被試驗的高壓互感器某一繞組上接入可調的電抗器進行電流補償來提高整個試驗回路的功率因素。
五、使用條件
       海拔高度：≤1000m
       環境溫度：-10~+40℃
       相對濕度：≤95%
       周圍無水蒸汽，腐蝕性氣體及易爆炸性介質。
六、裝箱單
       1．SFSBF三倍頻 1臺
       2．SFSBF操作箱（臺） 1臺
       3．電抗器 1臺（可選）
       4．產品說明書 1份
       5．產品合格證 1份
       注：對于小容量的三倍頻變壓器，SBF三倍頻和SBF操作箱（臺）可以做成一體。
