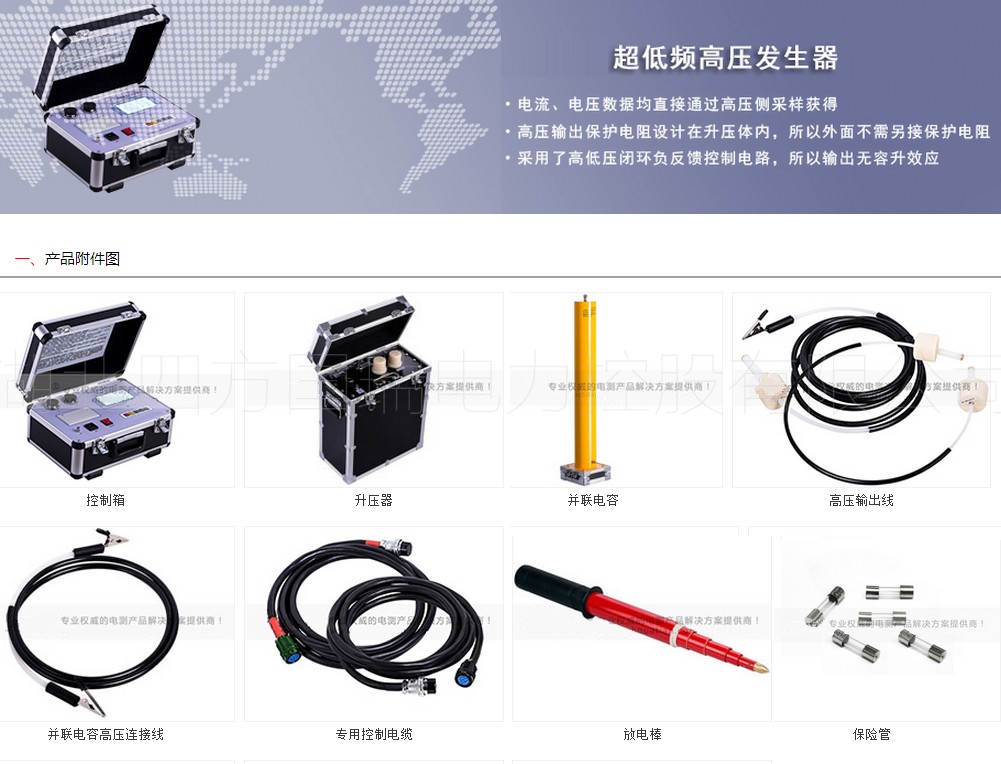

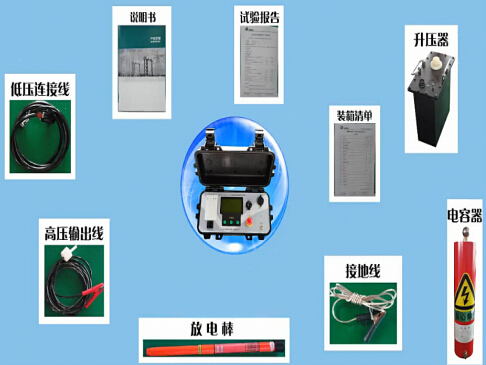

產品附件

本產品詳細清單，請以說明書或代銷合同為準

售后客服

保修承諾

資料下載

文件名	點擊下載
SFVLF-Z 超低頻高壓發生器【廠家直供】 說明書
SFVLF-Z 超低頻高壓發生器【廠家直供】 檢定證書	點擊下載

客戶案例

經驗庫

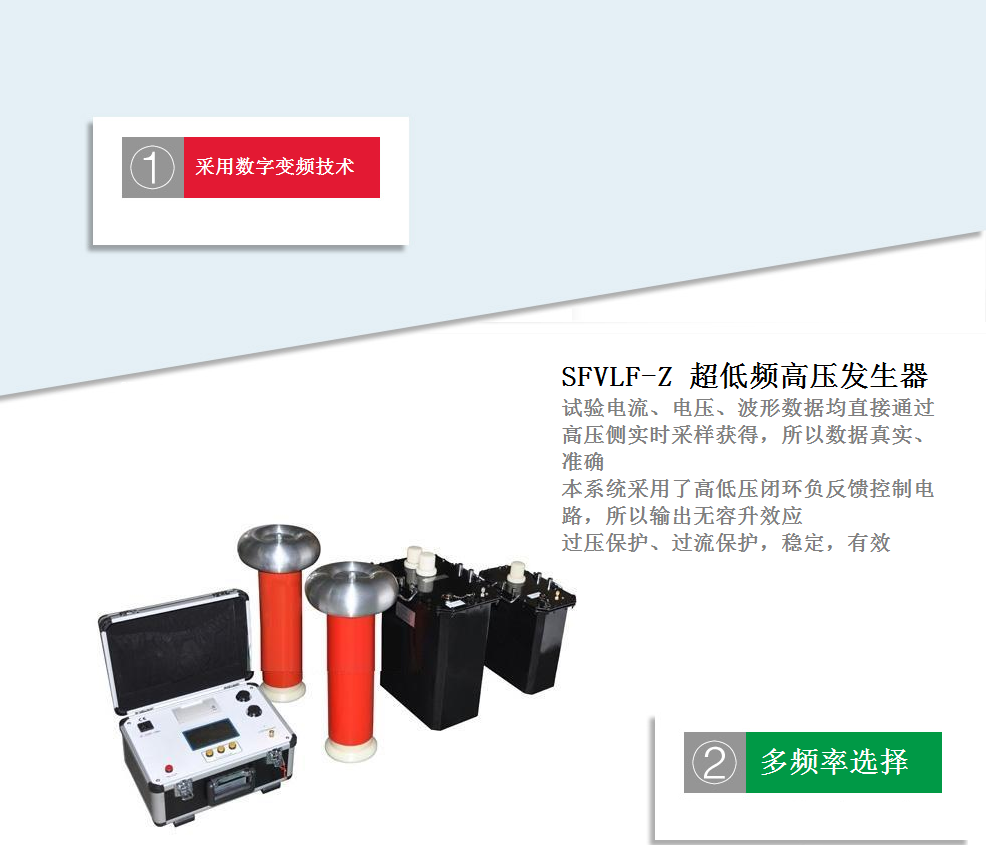

超低頻交流高壓試驗裝置的產品特點湖北四方國瑞電力 研制的超低頻交流高壓試驗裝置的產品特點如下：

        1、技術先進：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等測試過程全自動化。
        2、操作方便：接線簡單。
        3、保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤20ms）,儀器安全可靠。
        4、安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
        5、采用了高低壓閉環負反饋控制電路，輸出無容升效應。

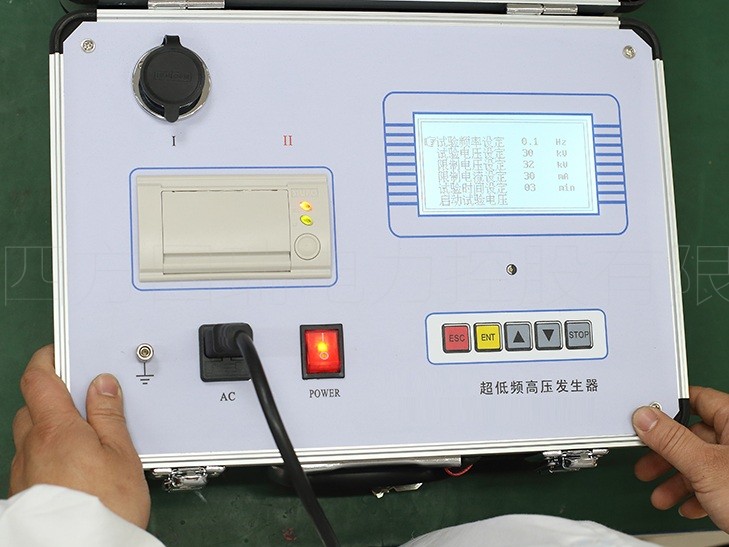

        6、配置齊全：液晶漢字顯示，自動存儲，自動打印。
        7、測試范圍大：0.1Hz、0.05Hz及0.02Hz多頻率選擇，測試范圍大。
        8、體積小、重量輕：十分利于戶外作業。

超低頻絕緣耐壓試驗各種使用方法及注意事項

電纜的超低頻耐壓試驗方法
       1．將與試品相連的電器設備全部脫離試品電纜。
       2．采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。
       3．試驗電壓峰值：Ｕmax＝3Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓Ｕo：
       相額定電壓Ｕo：
         Ｕo＝10/√3kV
       所以試驗電壓峰值為：Ｕmax＝3Ｕo
                        ＝3×10/√3kV
                        ＝√3×10kV
                        ＝17．32kV
       4．試驗時間：60分鐘。
       5．可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。

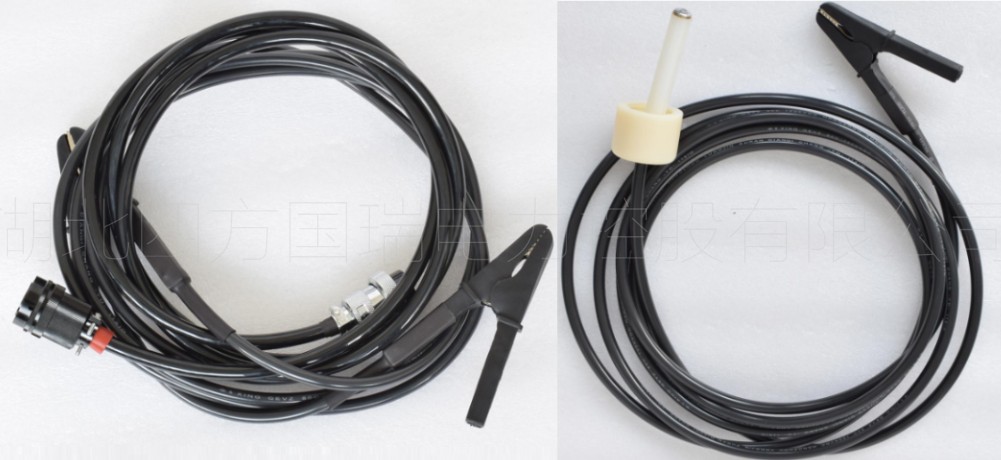

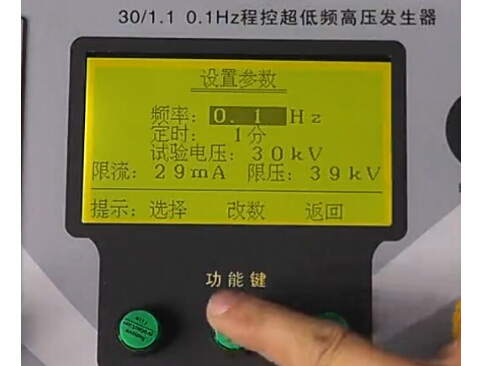

       6．用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。
       7．試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。
       8．在升壓和耐壓過程中，如發現輸出波形異?；?，而且電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。
       9．試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。
       1．在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。
       2．連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。
       3．按照有關規程的要求，試驗電壓峰值可按如下公式確定：
      Ｕmax＝√2βＫUo
       其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）
       β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求,取1.2Ｋ：通常取1.3∽1.5 一般取1.5
       Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為：
      Ｕmax＝√2×1.2×1.5×13.8≈35.1(kV)
       4．試驗時間按有關規程進行
       5．在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能全面監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正?，F(xiàn)象，如表面電暈、放電等。
       注意事項
       1．本儀器所配升壓器不得作它用。
       2．機內帶電,切勿自行拆機修理，以免發生意外。儀器有故障，應與我公司聯系修理。
       3．關機后應用放電棒對試品進行充分放電,再拆線。
