產品簡介

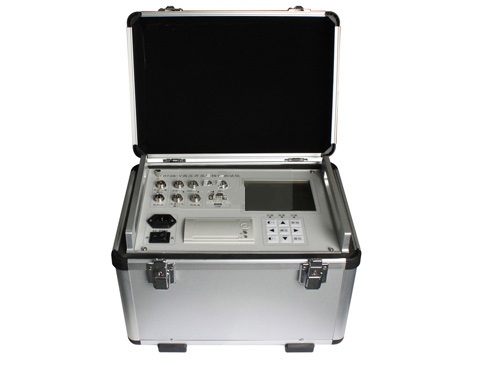

SFGK-9D斷路器動特性分析儀/低電壓動作測試儀(石墨觸頭)是我公司為適應各種特殊高壓開關動作特性測試的需要，開發研制的專用儀器。它以高端工控機為核心，內置800MHZ高速處理器，開機僅需10秒。高壓開關動特性測試儀主要特點是，除了滿足市場上一般的高壓開關的動特性測試外，還滿足西門子石墨觸頭開關的測試，能可靠測試石墨觸頭開關6個斷口的動態電阻波形。采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。本高壓開關動特性測試儀最大的不同在于可以配置通用測速傳感器(加速度傳感器)。傳統的測速傳感器通常用滑線電阻器或光電傳感器(分光柵和光電編碼器兩種)，這幾種都由運動和靜止兩部分組成。測速時，分別安裝于開關的運動部件(動觸頭或提升桿)和靜止部件(將軍帽座或開關基座)上，而且配合要好。這樣，針對不同的開關就需要制作很多不同的安裝支架，現場安裝和拆卸都很困難。我公司經過多年的研究，將加速度技術運用于開關測速中，解決了開關現場測速傳感器安裝難、配合難、測試難的技術難題，通用傳感器現場安裝方便、簡單、易于操作
產品特征
1、機內主機為工控機。
2、滿足西門子石墨觸頭開關的測試，能可靠測試石墨觸頭開關6個斷口的動態電阻波形。
3、時間：12個斷口的固有分、合閘時間，同相、相間同期。
4、彈跳：彈跳時間，彈跳次數，彈跳過程，彈跳波形。
5、速度：剛分、剛合速度，最大速度，速度波形。
6、行程：超行程，過沖行程。
7、電流：分、合閘線圈的分、合閘電流值、波形圖。
8、重合閘：任意整定重合閘間隔時間值、金屬短接時間、無電流間隔時間。
9、動作電壓：機內提供DC20～250V、10A(額定工作)數字可調斷路器動作電源，任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
10、萬能通用式測速傳感器 安裝極為方便，簡捷。
11、本高壓開關動特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
12、開關動作一次，得到所有數據及圖譜。
13、主機可存儲一萬組以上現試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
14、配備U盤接口，可直接把數據保存到U盤。
15、主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
16、中文菜單操作，使用方便。
17、全中文內置打印機打印所有數據及圖譜。
18、剛分、剛合速度相應地編制了分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。
產品別稱
斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀
