200A回路電阻測試儀、開關接觸電阻測試儀、斷路器回路電阻測試儀、變壓器回路電阻測試儀、100A接觸電阻測試儀、200A接觸電阻測試儀
|
型號參數 |
SFZRV-III-100 |
SFZRV-III-200 |
SFZRV-III-300 |
SFZRV-III-500 |
|
測量范圍 |
100A：0~1999μΩ |
100A：0~1999μΩ |
100A：0~1999μΩ |
100A：0~1999μΩ |
|
準確度 |
0.5%±1μΩ |
|||
|
分辨率 |
0.01 μ Ω |
|||
|
工作電源 |
AC 220V±10% 50Hz±2% |
|||
|
環境溫度 |
－25°C ~50°C |
|||
|
相對濕度 |
90%RH |
|||
| 名稱 | 說明 | 數量 |
| 儀器主機 | / | 1臺 |
| 電源線 | AC 220V | 1根 |
| 大電流測試鉗 | / | 1把 |
| 接地線 | / | 1根 |
| 保險管 | 5A | 3個 |
| 附件包 | / | 1個 |
| 說明書 | / | 1本 |
| 檢驗報告 | / | 1份 |
| 合格證 | / | 1張 |
| 文件名 | 點擊下載 |

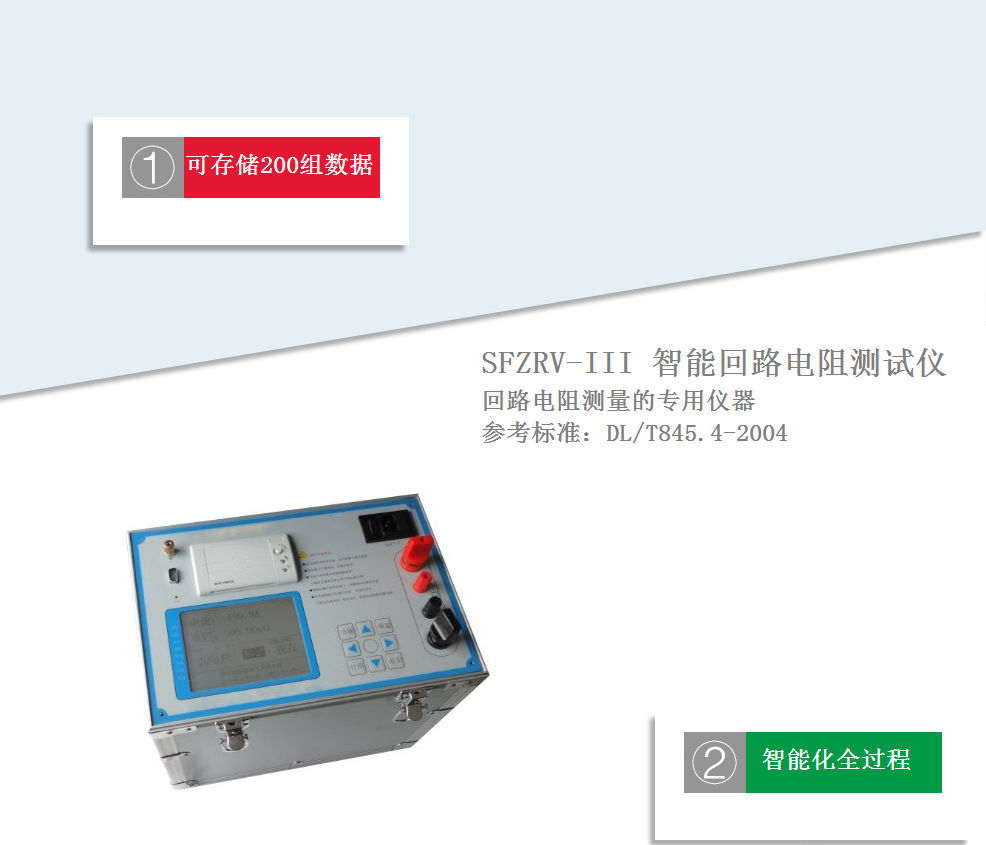

| SFZRV-III 智能回路電阻測試儀【廠家直供】 說明書 | |
| SFZRV-III 智能回路電阻測試儀【廠家直供】 檢定證書 |
 點擊下載
|
回路電阻測試儀種類和用途
回路電阻測試儀：接地電阻表
接地電阻表用途及適用范圍：接地電阻適用直接測量各種接地裝置的接地電阻值，亦可供一般低電阻的測量，四端鈕（0～1～10～100Ω規格）還可以測量土壤電阻率.。
回路電阻測試儀：?jiǎn)毋Q回路電阻測試儀
單鉗回路接地電阻測試儀性能及特點：獨特單鉗設計，可避免雙鉗式兩探頭之間相互干擾的誤差 不必打輔助地樁，直接鉗住即可測量。
回路電阻測試儀：通用接地/絕緣電阻測試儀
測試方法有很多：雙鉗接地電阻測試、四極接地電阻測試、土壤電阻率測試、絕緣電阻測試、交直流電阻測試儀壓測試、電流有效值測試。
回路電阻測試儀：接地阻抗測試儀
鉗式接地電阻計系列量測時，不必使用輔助接地棒，也不須中斷待測設備之接地，只要鉗夾住接地線或棒，就能量測出對地電阻達0.1Ω。也能作電流量測。
回路電阻測試儀：環路電阻測試儀
微處理器控制，具有高精度和高可靠性。三個指示燈檢查接線狀態是否正確。 直讀短路保護電流和接地故障電流。測試電阻過熱時會自動鎖定。
回路電阻測試儀：型數字式接地電阻測試儀
本測試儀專門用來測量各類電器設備、避雷針等接地裝置的接地電阻值。產品系全電子式儀表，關鍵電路是美國德克薩斯儀器公司生產的集成電路組裝而成。測試原理先進。
回路電阻測試儀：雙鉗口接地電阻測試儀
具有多種接地電阻測量方法：無輔助極 /三極 /四極 /而極法－－適合多種測量環境 *測量范圍寬：0.002Ω—300KΩ－－－－滿足多種要求。
回路電阻測試儀故障排除方法
回路電阻測試儀，又稱RX變壓器回路電阻測試儀，英文名稱：Loop Resistance Tester?；芈冯娮铚y(cè)試儀的詳細介紹按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。
回路電阻測試儀故障排除方法
1.現象一
回路電阻測試儀測試電流正常，微歐值最高位顯示“1”
原因
電壓夾位置錯誤。被測回路電阻值超過2000。電壓信號線斷線或未接通。
排除方法
處理電壓信號回路，夾對、夾好電壓夾。超量程時：可用萬用表測P1、P2電壓值，電阻值=電壓值/電流值。
2.現象二
回路電阻測試儀按一下“測試開關”，電流表顯示無電流，微歐表最高位顯示“1”。
原因
100A電流回路沒有接好。被試開關沒有合上。
排除方法
檢查測試線、重接、重夾。合上開關。
3.現象三
回路電阻測試接入220V交流電源，風機無運轉聲，且按一下“測試開關”，電流表、微歐表無顯示。
原因
220V交流電源不通，保險管未裝或熔斷。
排除方法
檢查并排除。（100A儀器保險不小于6A再次熔斷與廠方聯系解決。（千萬不可接入直流或380V交流電源）
回路電阻測試儀的故障現象及排除
湖北四方國瑞電力研制的回路電阻測試儀若出現如下故障現象，故障排除方法如下：
故障現象：
1、開機后無反應，液晶屏無顯示
故障排除：1）檢查有無交流電源；
2）檢查電源電纜；
3）檢查保險管底座內的保險管是否燒斷。
2、測試時電阻值明顯偏大或顯示為超量程
故障排除：1）檢查被測電阻值是否太大；
2）檢查電壓輸入線是否接在電流輸出線的內側；
3）檢查測試線極性是否接反；
4）檢查電壓輸出線有沒有接好，被測件接頭是否被氧化。
3、旋轉鼠標無反應
故障排除：1）關閉電源重新開機；
2）按復位鍵復位儀器。
4、通信不成功
故障排除：1）檢查數據線是否接好；
2）檢查儀器是否進入聯機狀態；
3）卸載驅動程序后重新安裝；
4）按復位鍵復位儀器。
湖北四方國瑞電力研制的回路電阻測試儀在使用時注意事項如下：
1、使用儀器前請仔細閱讀說明書。
2、請按照說明書上正確的接線方法接線。
3、本儀器不得測試帶電回路中的回路電阻。
4、儀器在使用中必須可靠的接地。
5、電流線用戶不得隨意更換。
6、儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。
100P/200P高精度回路電阻測試儀升級
四方國瑞自主研制開發的高精度回路電阻測試儀目前已研發成功，正式推出市場。
我公司SFHL-100P/200P高精度回路電阻測試儀升級為U盤存儲并推出英文版。本高精度回路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A?？稍谥绷?/span>100A的情況下直接測得回路電阻，最后的測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能。另有50A檔位供用戶選擇。該高精度回路電阻測試儀測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
本公司致力于開發電力檢測儀器和高壓試驗設備，高精度回路電阻測試儀的成功研制，將進一步鞏固公司在電測領域的優勢地位，增強公司的核心競爭力。
