產品參數

產品附件

本產品詳細清單，請以說明書或代銷合同為準

售后客服

保修承諾

資料下載

文件名	點擊下載

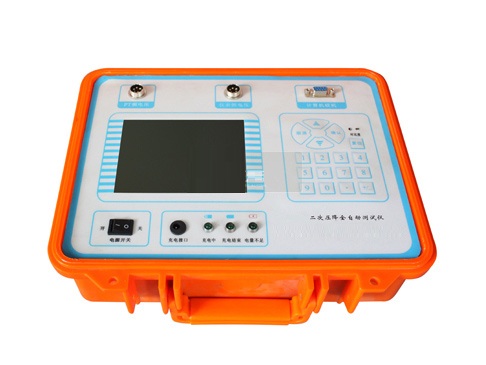

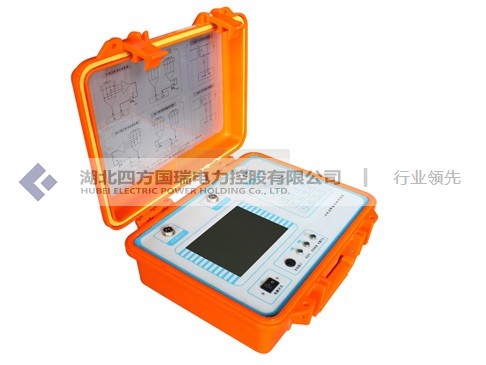

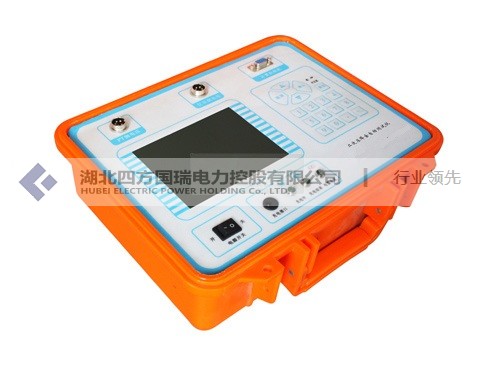

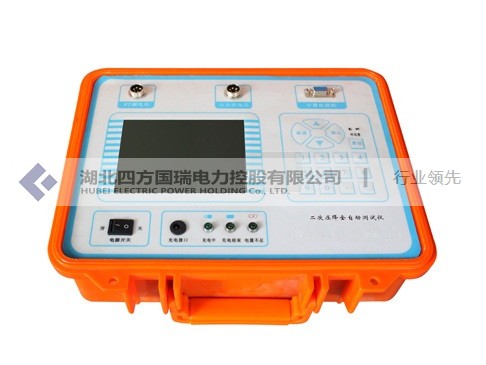

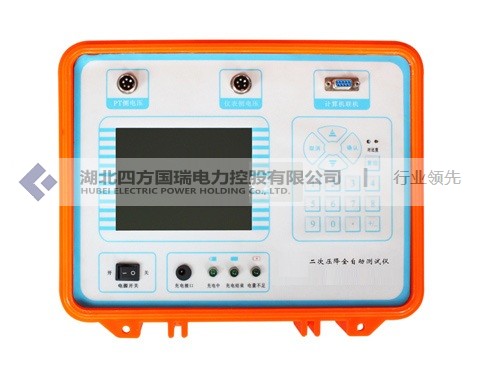

SFYJ-A二次壓降全自動測試儀【廠家直供】 說明書
SFYJ-A二次壓降全自動測試儀【廠家直供】 檢定證書	點擊下載

經驗庫

二次壓降及負荷測試儀簡介

       1.電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：

       ① 主功能菜單

       菜單1：<直接測試>

       功能：不加熱直接進行介損測試。

       用途：主要用于測試空杯介損及室溫時油樣介損。

       菜單2：<加熱測試>

       功能：加熱，直到達到設定溫度后恒溫，任何時候啟動測試時對介損進行測試。

       用途：主要用于需要掌握中間某溫度段的介損值。

       菜單3：<自動測試>

       功能：加熱，直到設定溫度后恒溫，在油樣溫度達到設定溫度后自動啟動介損測試。

       用途：主要用于自動測試設定溫度的介損值。

       菜單4：<參數設置>

       功能：用于設置恒溫溫度及介損測試電壓。

       菜單5：<數據查詢>

       功能：用于查詢以前實驗的存儲數據結果。

       菜單6：<時間設置>

       功能：用于校準時鐘、日歷，此時鐘在停電后會繼續運行。

       ② 日歷

       ③ 狀態提示框

       ④ 設置電壓

       ⑤ 當前油杯溫度、設置加熱溫度

       2、二次壓降及負荷測試儀操作說明及注意事項

       a) 儀器接地端接地，電源入口引入AC220V電源；

       b) 打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；

       ε=εw＋εTA＋εTV＋εr

       式中

       εw—電能表誤差%

       εTA—電流互感器合成誤差%

       εTV—電壓互感器合成誤差%

       εr—電壓互感器二次導線壓降引起的計量誤差%

       在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。

       《電能計量裝置技術管理規程》DL／T448－2000的規定，電壓互感器二次回路壓降，對于I類計量裝置，應不大于額定二次電壓的0．2％（注：三相三線電路壓降的允許值為0．2 V；三相四線電路壓降允許值為0.2/V）;其它計量裝置，應不大于額定二次電壓的0．5％（注：三相三線電路壓降的允許值為0．5 V；三相四線電路壓降允許值為0．5／V）。對運行中的電壓互感器二次回路壓降需進行周期測試，以便算出由此引起的電能計量誤差，這對于進行技術改進，減小電能計量綜合誤差，降低計費損失有著重要意義。

       電壓互感器二次回路壓降測量方法通常有間接測量法和直接測量法兩種（無線測量屬于間接測量法），由于間接測量法準確度不太高，不能滿足測量要求，一般不采用此種方法，而直接測量法（校驗儀測量法）采用測差原理，準確度高，測量可靠，因此在實際測量中大量采用。

       國家電網公司生產運營部最新的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。

       電壓互感器二次實際負荷：

       電壓互感器在實際運行中，二次所接的測量儀器以及二次電纜間及其與地線間電容組成時總導納。

       電流互感器二次實際負荷：

       電流互感器在實際運行中，二次所接測量儀器的阻抗、二次電纜和接點電阻的總有效阻抗。

       目前對互感器誤差測試時，通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？

       為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不安全。我公司產品采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便用戶使用。

       另外有些公司產品采用取PT電壓作為儀器工作電源，這種方式不是很安全，在這種方式下，相當于給PT/CT增加了負荷，同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作，影響供電安全。我公司儀器采用大容量鋰電池作為儀器工作電源，既可以保障系統安全又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。

二次壓降及負荷在線測試儀的故障處理

       湖北四方國瑞電力研制的二次壓降及負荷在在線測試儀的常見問題處理：
        1、開機后沒有顯示
        處理辦法：電池沒有電？請先外接充電器，如果仍然不能工作，請立刻停止使用，聯系廠家,請勿自行打開儀器，否則可能不能享受包修服務。
        2、測試過程中，出現數據不穩定
        請檢查接線是否正確，接線是否接觸良好，同時周圍是否有特別大的干擾。
        3、負荷測試過程中出現負荷為負的情況：處理辦法：請將鉗表反向即可。
        4、電壓互感器二次回路壓降的測試，一般均在實際負荷運行情況下現場帶電進行，為此必須嚴格執行《電業安全規程》（電力線路部分）有關內容；
        5、電壓互感器二次回路嚴禁兩點接地，以防電壓互感器二次側短路而損壞設備。
        6、使用前應先用絕緣電阻表（或萬用表）檢查專用測量導線各芯之間的絕緣是否良好，線是否良好接通，各接線頭與導線接觸是否牢固完好；
        7、測試完壓降后，如需要測試二次負荷，必須要拆線后換上測試負荷的專用線才能測試負荷。
        8、儀器不要被雨淋濕，不要受重壓。
