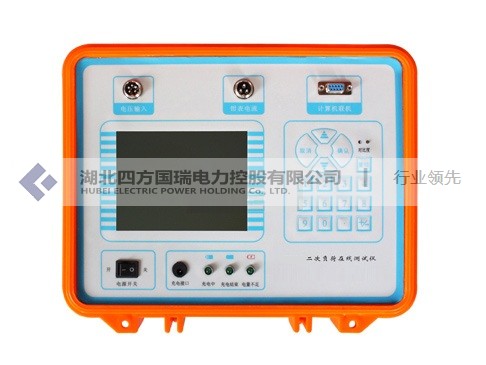

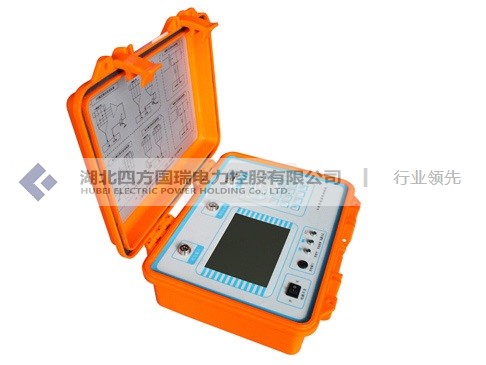

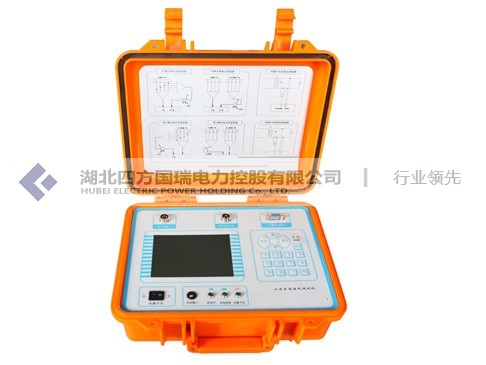

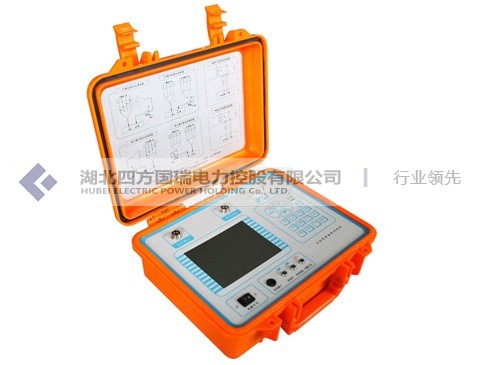

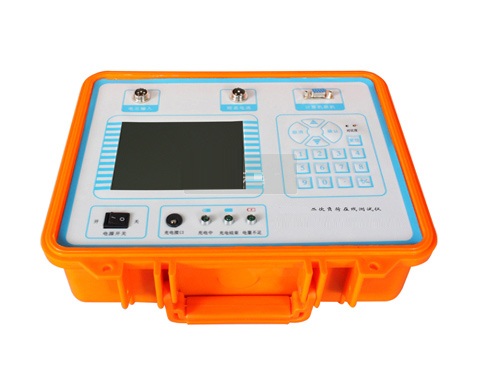

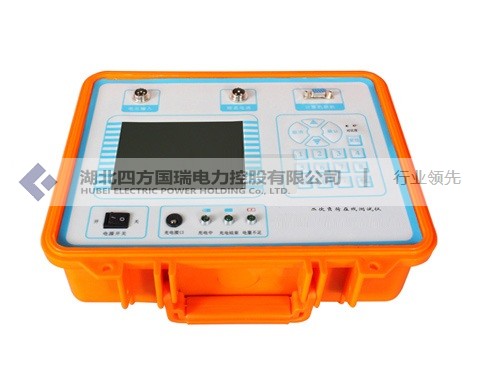

| 環境條件 | 溫度 | －5℃～40℃ |
| 相對濕度 | <95%(25℃) | |
| 海撥高度 | <2500m | |
| 外界干擾 | 無特強震動、無特強電磁場 | |
| PT二次負荷測試時儀器主要技術指標 | ||
| PT二次負荷測試 | 導納測量范圍 | 0.1ms～50.0ms |
| 導納測量準確度 | 二次電壓(50V－120V) | |
| △X=±(1%×X+1%×Y±2個字) | ||
| △Y=±(1%×X+1%×Y±2個字) | ||
| 2個字——儀器的量化誤差 | ||
| 注意：測量值在0.2mS以下時，測試電壓應保持在50V以上，同時注意鉗表的穿心導線保持居中。此時儀器量化誤差為5個字 | ||
| 電壓表頭 | 0.5% | |
| CT二次負荷測試時儀器主要技術指標 | ||
| 阻抗測量范圍 | 0.1Ω～50.0Ω | |
| 阻抗測量準確度 | △X=±(1%×X+1%×Y±2個字) | |
| △Y=±(1%×X+1%×Y±2個字) | ||
| 2個字——儀器的量化誤差 | ||
| 電流表頭 | 1% | |
| 外形尺寸（主機） | 320*280*120mm3 | |
| 重量（主機） | 4kg | |
| 外形尺寸（線包） | 340*350*180mm3 | |
| 重量（線包） | 2kg | |
| 名稱 | 說明 | 數量 |
| 儀器主機 | / | 1臺 |
| 電源適配器 | / | 1個 |
| 鉗表 | 5A | 1只 |
| RS232連接線 | / | 1根 |
| 測試線 | / | 1套 |
| 說明書 | / | 1本 |
| 檢驗報告 | / | 1份 |
| 合格證 | / | 1張 |
| 文件名 | 點擊下載 |
| SFFH-A二次負荷在線測試儀【廠家直供】 說明書 | |
| SFFH-A二次負荷在線測試儀【廠家直供】 檢定證書 |
 點擊下載
|
二次負荷在線測試儀操作說明
二次負荷在線測試儀，提供PT、CT二次負荷測量，電壓、電流、相位頻率、有功、無功、視在功率、功率因數等個電氣量的測量。
一 操作說明
1．按鍵使用方法
“0”～“9”鍵使用時只需按一下，就可將數字輸入；下半部“A”～“Z”的26個英文字和的特殊字符使用時，從左至右分別連著按一下、二下、三下、四下、五下，就可將這些英文字和特殊字符輸入。在輸入時因考慮輸入穩定，所以響應較慢，請輸入一位后，稍等一下，顯示后再輸下一位。如果該位輸錯了，只須按“ ↑”鍵，退回前一位后重輸即可。
“上頁”、“下頁”是在屏幕翻頁時使用， “取消”、“確定”、“復位”鍵在下面操作步驟中說明使用方法
2．主界面介紹
主界面由8個系統組成。
a.CT負荷：在該菜單中可以測試CT二次負荷。
b.PT負荷：在該菜單中可以測試PT二次負荷。
c.數據瀏覽：對存儲的數據進行瀏覽，刪除等管理。
d.系統設置：可以設置和改變系統的時間、液晶顯示的對比度。
e.系統幫助：在該項中可以查看各種幫助信息。如接線圖、系統介紹、故障處理、聯系方式等等。
f.廠家設置：該設置不對用戶開放，主要由廠家設置一些初試出廠數據。
3.CT負荷測試全過程介紹
1).接線圖
2).開始測試
開機，按任意鍵進入主菜單，選擇CT負荷，確定鍵進入。儀器就開始實時測量。界面如下圖所示，各項參數簡介如下。
—I：CT二次電流
—R：CT二次負荷中的電阻分量
—X：CT二次負荷中的電抗分量
—COSφ：根據R,X算出的功率因數
—U：
—Sn： (Ie為額定電流1A或5A)
—φ：根據COSφ算出二次負荷電流電壓之間的角度
測試過程中，如果需要存儲，輸入用戶編號后，光標移動到存儲，按確定鍵即可。
3).測試結束
關機，拆線。
4).如需要瀏覽保存數據，進入數據瀏覽即可。（與壓降數據瀏覽相同的操作步驟）
4. PT負荷測試全過程介紹
1).接線圖
2).開始測試
開機，按任意鍵進入主菜單，選擇CT負荷，確定鍵進入。儀器就開始實時測量。界面如下圖所示，各項參數簡介如下。
—U：PT二次電壓；
—G：PT二次負荷中的電導分量；
—B：PT二次負荷中的電納分量；
—COSφ：根據G,B算出的功率因數；
—Sn：（Ue為額定電壓100V、150V、100/3或100/等。
—φ：根據COSφ算出二次負荷電流電壓之間的角度。
測試過程中，如果需要存儲，輸入用戶編號后，光標移動到存儲，按確定鍵即可。
3).測試結束
關機，拆線。
4).如需要瀏覽保存數據，進入數據瀏覽即可。（與壓降數據瀏覽相同的操作步驟）。
二．整檢裝置檢測該儀器的方法
1.CT二次負荷阻抗檢定
1).CT二次負荷阻抗檢定接線圖
2).開始檢定
具體測試和CT二次負荷測試完全一樣。
2. PT二次負荷導納檢定
1). PT二次負荷導納檢定接線圖
2).開始檢定
具體測試和PT二次負荷測試完全一樣。
三.注意事項
1. 電壓互感器二次回路壓降的測試，一般均在實際負荷運行情況下現場帶電進行，為此必須嚴格執行《電業安全規程》（電力線路部分）有關內容。
2. 電壓互感器二次回路嚴禁兩點接地，以防電壓互感器二次側短路而損壞設備。
3. 使用前應先用絕緣電阻表（或萬用表）檢查專用測量導線各芯之間的絕緣是否良好，線是否良好接通，各接線頭與導線接觸是否牢固完好。
4. 測試完壓降后，如需要測試二次負荷，必須要拆線后換上測試負荷的專用線才能測試負荷。
5. 儀器不要被雨淋濕，不要受重壓。
6.出現問題，請勿自行打開儀器，否則可能不能享受包修服務。
7.如果出現數據長時間顯示為******，請復位儀器重新測量。
四.常見故障處理
1．開機后沒有顯示：
處理辦法：電池電量不足？外接充電器工作，如果仍然不能工作，請立刻停止使用，聯系廠家。
2．測試過程中，出現接線錯誤提示：
處理辦法：接線是否正確?接線是否牢靠？線路本身是否有接觸不好的地方（如保險絲，接線柱等）。
3．負荷過程中出現負荷為負的情況：
處理辦法：請將鉗表反方向后重測。
互感器二次負荷測量?jī)x的故障處理
湖北四方國瑞電力研制的互感器二次負荷測量?jī)x的常見問題處理
1﹑開機后沒有顯示：
處理辦法：電池沒有電？請先外接充電器，如果仍然不能工作，請立刻停止使用，聯系廠家,請勿自行打開儀器，否則可能不能享受包修服務。
2﹑測試過程中，出現數據不穩定：
請檢查接線是否正確，接線是否接觸良好，同時周?chē)欠裼刑貏e大的干擾。
3﹑負荷測試過程中出現負荷為負的情況：
處理辦法：請將鉗表反向即可。
4﹑電壓互感器二次回路壓降的測試，一般均在實際負荷運行情況下現場帶電進行，為此必須嚴格執行《電業安全規程》（電力線路部分）有關內容。
5﹑電壓互感器二次回路嚴禁兩點接地，以防電壓互感器二次側短路而損壞設備。
6﹑使用前應先用絕緣電阻表（或萬用表）檢查專用測量導線各芯之間的絕緣是否良好，線是否良好接通，各接線頭與導線接觸是否牢固完好。
7﹑測試完壓降后，如需要測試二次負荷，必須要拆線后換上測試負荷的專用線才能測試負荷。
8﹑儀器不要被雨淋濕，不要受重壓。
