產品參數

產品附件

本產品詳細清單，請以說明書或代銷合同為準

售后客服

保修承諾

資料下載

文件名	點擊下載

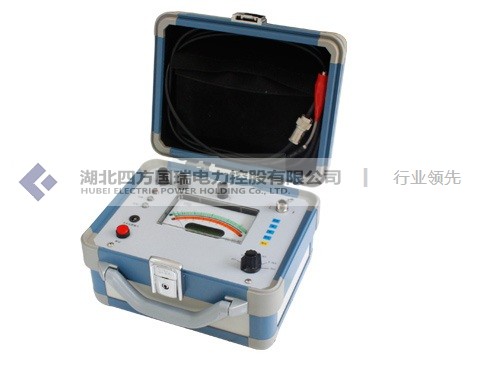

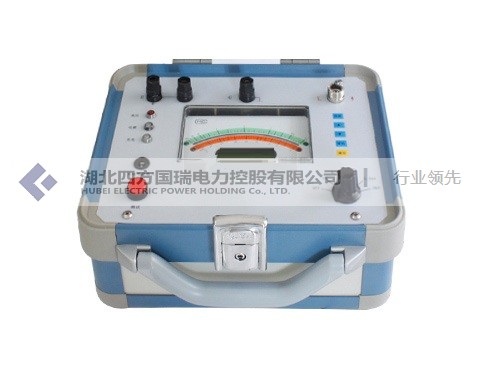

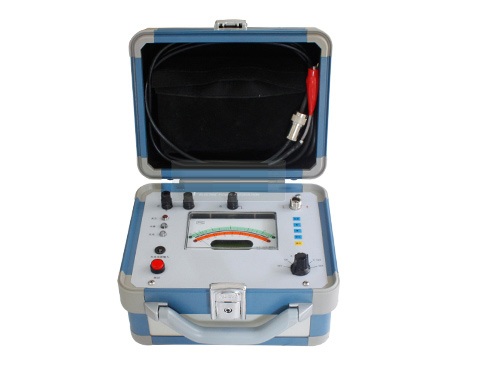

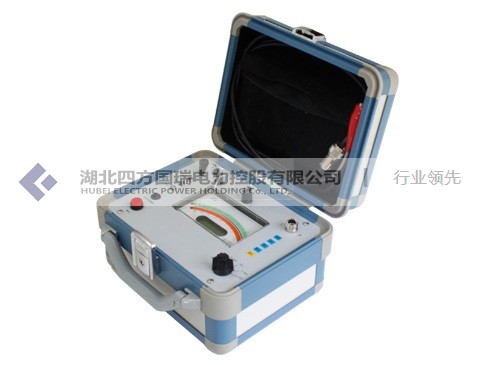

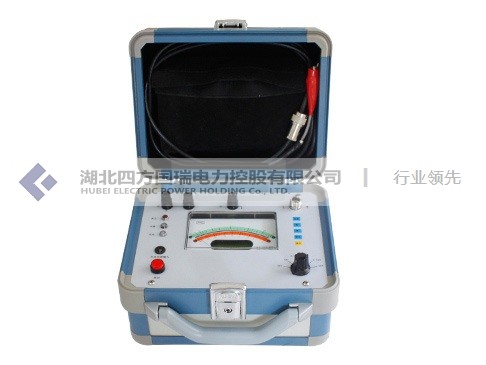

SFBC2012智能雙顯絕緣電阻測試儀【廠家直供】 說明書
SFBC2012智能雙顯絕緣電阻測試儀【廠家直供】 檢定證書	點擊下載

經驗庫

數字式兆歐表的注意事項

   湖北四方國瑞電力研制的數字式兆歐表的注意事項如下：
        1、存放保管本表時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。
        2、測物體為正常帶電體時，必須先斷開電源，然后測量，否則會危及人身設備安全！本表E、L端子之間開啟高壓后有較高的直流電壓，在進行測量操作時人體各部分不可觸及。
        3、本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流電時，優先使用交流電。
        4、當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。

數字兆歐表的使用方法有哪些?

       數字兆歐表又叫搖表亦或叫絕緣電阻測試儀，是一種簡便、常用的測量高電阻的直讀式儀表，可用來測量電路、電機繞組、電纜、電氣設備等的絕緣電阻。兆歐表上有3個分別標有接地（N）、電路（U）、保護環（G）的接線柱，使用時不僅要接線正確，端鈕擰緊，兆歐表的使用方法及注意事項：

       1、測量前先將兆歐表進行一次開路和短路試驗，檢查兆歐表是否正常。具體操作為：將兩連接線開路，搖動手柄指針應指在無窮大處，再把兩連接線短接一下，指針應指在零處。

       2、被測設備必須與其他電源斷開，測量完畢一定要將被測設備充分放電（約需2~3分鐘），以保護設備及人身安全。

       3、兆歐表與被測設備之間應使用單股線分開單獨連接，并保持線路表面清潔干燥，避免因線與線之間絕緣不良引起誤差。

       4、搖測時，將兆歐表置于水平位置，搖把轉動時其端鈕間不許短路。搖測電容器、電纜時，必須在搖把轉動的情況下才能將接線拆開，否則反充電將會損壞兆歐表。

       5、為了防止被測設備表面泄漏電阻，使用兆歐表時，應將被測設備的中間層（如電纜殼芯之間的內層絕緣物）接于保護環。

       6、搖動手柄時，應由慢漸快，均勻加速到120r／min，并注意防止觸電。搖動過程中，當出現指針已指零時，就不能再繼續搖動，以防表內線圈發熱損壞。

       7、禁止在雷電天氣或在鄰近有帶高壓導體的設備處使用兆歐表測量。

       8、應視被測設備電壓等級的不同選用合適的絕緣電阻測試儀。一般額定電壓在500伏以下的設備，選用500伏或1000伏的兆歐表；額定電壓在500伏及以上的設備，選用1000~2500伏的兆歐表。量程范圍的選用一般應注意不要使其測量范圍過多的超過所測設備的絕緣電阻值，以免使讀數產生較大的誤差。

兆歐表測量絕緣電阻的注意事項

        1、使用兆歐表測量絕緣電阻時，應該注意哪些事項？
        答：⑴、測量設備的絕緣電阻時，必須先切斷電源。對具有較大電容的設備（如電容器、變壓器、電機及電纜線路）必須先進行放電；
        ⑵、兆歐表應放在水平位置，在未接線之前，先搖動兆歐表看指針是否在“∞”處，再將（L）和（E）兩個接線柱短路，慢慢地?fù)u動兆歐表看指針是否指在“零”處，對于半導體型兆歐表不宜用短路校檢；
        ⑶、兆歐表引線應用多股軟線，而且應有良好的絕緣；
        ⑷、不能全部停電的雙回架空線路和母線，在被測回路的感應電壓超過12伏時，或當雷雨發生時的架空線路及與架空線路相連接的電氣設備，禁止進行測量；
        ⑸、測量電容器，電纜、大容量變壓器和電機時，要有一定的充電時間，電容量愈大，充電時間應愈長。一般以兆歐表轉動一分鐘后的讀數為準；
        ⑹、在搖測絕緣時，應使兆歐表保持額定轉速。一般為120轉/分，當測量物電容量較大時，為了避免指針擺動，可適當提高轉速（如130轉/分）；
        ⑺、被測物表面應擦試清潔，不得有污物，以免漏電影響測量的準確度。

         2、用兆歐表測量絕緣時，為什么規定搖測時間為１分鐘？
        答：用兆歐表測量絕緣電阻時，一般規定以搖測一分鐘后的讀數為準備。因為在絕緣體上加上直流電壓后，流過絕緣體的電流（吸收電流）將隨時間的增長而逐漸下降。而絕緣的直流電阻率是根據穩態傳導電流確定的，并且不同材料的絕緣體，其絕緣吸收電流的衰減時間也不同。但是試驗證明，絕大多數材料其絕緣吸收電流經過一分鐘已趨于穩定，所以規定以加壓一分鐘后的絕緣電阻值來確定絕緣性能的好壞。

         3、怎樣選用兆歐表？
        答：兆歐表的選用，主要是選擇其電壓及測量范圍，高壓電氣設備需使用電壓高的兆歐表。低壓電氣設備需使用電壓低的兆歐表。一般選擇原則是：500伏以下的電氣設備選用500~1000伏的兆歐表；瓷瓶、母線、刀閘應選用2500伏以上的兆歐表。兆歐表測量范圍的選擇原則是：要使測量范圍適應被測絕緣電阻的數值免讀數時產生較大的誤差。如有些兆歐表的讀數不是從零開始，而是從1兆歐或2兆歐開始。這種表就不適宜用于測定處在潮濕環境中的低壓電氣設備的絕緣電阻。因為這種設備的絕緣電阻有有可能小于1兆歐，使儀表得不到讀數，容易誤認為絕緣電阻為零，而得出錯誤結論。

         4、簡述用兆歐表測量絕緣電阻的具體步驟?
        答：(1)將被測設備脫離電源，并進行放電，再把設備清掃干凈。(雙回線，雙母線，當一路帶電時，不得測量另一路的絕緣電阻)。
        (2)測量前應先對兆歐表做一次開路試驗(測量線開路，搖動手柄，指針應指"∞")和一次短路試驗(測量線直接短接一下，搖動手柄，指針應指"0")，兩測量線不準相互纏交。
        (3)在測量時，兆歐表必須放平。以120r／min的恒定速度轉動手柄，使表指針逐漸上升，直到出現穩定值后，再讀取絕緣電阻值(嚴禁在有人工作的設備上進行測量)。
        (4)對于電容量大的設備，在測量完畢后，必須將被測設備進行對地放電(兆歐表沒停止轉動時及放電設備切勿用手觸及)。
        (5)記錄被測設備的溫度和當時的天氣情況。

數字兆歐表的使用與維護

        數字兆歐表由中大規模集成電路組成。輸出功率大，短路電流值高，輸出電壓等級多（每種機型有四個電壓等級）。數字兆歐表的工作原理為由機內電池電源經DC/DC變換產生的直流電壓由E級出經被測試品到達L級，從而產生一個從E到L級的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由 LCD顯示出來。

        數字兆歐表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它使用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。

數字兆歐表有以下特點：

        1.輸出功率大、帶載能力強、抗干擾能力強。

        2.數字兆歐表外殼由高強度鋁合金組成，機內設有等電位保護環和四級有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測量電壓迅速上升到輸出電壓的額定值。對于低電阻值測量由于采用比例法設計故電壓下落并不影響測試精度。

        3.數字兆歐表不需要人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和顯示,使得測量十分方便和迅捷。

數字兆歐表保養及注意事項：

        1.存放保管數字兆歐表時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防潮、防塵、防爆、防酸堿及輔氣體。

        2.被測物體為正常帶電體時，必須先繼開電源，然后測量，否則會危及人身設備安全！本表 E 、 L 端子之間開啟高壓后有較高的直流電壓，在進行測量操作時人體各部分不可觸及。

        3.數字兆歐表配有可充電電池組。當機內可充電電池組低于 7.2V 時，表頭左上角顯示欠壓符號。提示要及時對機內電池組充電 8 小時左右，直至面板上充電指示燈變暗以及熄滅。儀表長期不用時，應定時對可充電電池組進行充電維護。

數字兆歐表操作方法：

        1.開啟電源開關，選擇所需要的電壓等級，輕按一下指示燈亮代表所選電壓檔，輕按一下高壓啟停鍵，高壓指示燈亮，顯示的穩定數值即為被測的絕緣電阻值，關閉高壓時只需再按一下高壓鍵，關閉整機電源時按一下電源OFF.

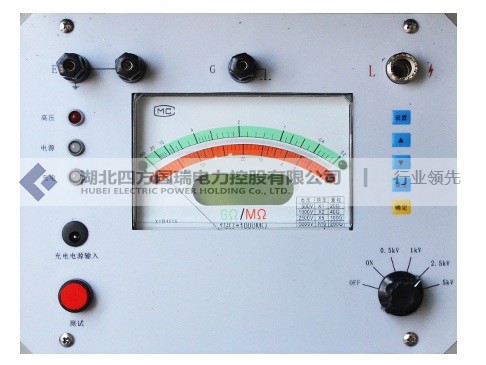

        2.數字兆歐表接線端子符號含義

        數字兆歐表測量絕緣電阻時，線路L與被測物同大地絕緣的導電部分相接，接地 E與被測物體外殼或接地部分相接，屏蔽 G與被測與被測物體保護隱蔽部分相接或其他不參與測量的部分相接，以消除表泄露所引起的誤差。測量電氣產品元件之間絕緣電阻時，可凈 L和 E端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應安全接地。

高壓數字兆歐表的使用方法及要求

一、高壓數字兆歐表使用方法
        1.測量前，應將兆歐表保持水平位置，左手按住表身，右手搖動兆歐表搖柄，轉速約120r/min，指針應指向無窮大（∞），否則說明兆歐表有故障。
        2.測量前，應切斷被測電器及回路的電源，并對相關元件進行臨時接地放電，以保證人身與兆歐表的安全和測量結果準確。
        3.測量時必須正確接線。兆歐表共有3個接線端（L、E、G）。測量回路對地電阻時，L端與回路的裸露導體連接，E端連接接地線或金屬外殼；測量回路的絕緣電阻時，回路的首端與尾端分別與L、E連接；測量電纜的絕緣電阻時，為防止電纜表面泄漏電流對測量精度產生影響，應將電纜的屏蔽層接至G端。
        4.兆歐表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。
        5.搖動兆歐表時，不能用手接觸兆歐表的接線柱和被測回路，以防觸電。
        6.搖動兆歐表后，各接線柱之間不能短接，以免損壞。
二、電子兆歐表的使用方法及要求
        1、測量前檢測儀表是否正常
           A、開機檢查顯示，正常顯示OL;
           B、看檔位是否可以正常轉換（一般都有檔位選擇即電壓選擇）
           C、按下測試鍵檢查有無相應電壓輸出，方法： 用一臺普通萬用表選擇直流電壓最高檔位，然后將表筆插入兆歐表輸出端，按下兆歐表測試鍵觀測萬用表上有無相應電壓值的顯示；
        2、測量前準備工作完成后進入實地測量
           A、如果測量時顯示OL，有可能被測電阻超出儀表測量范圍可以轉換檔位（MΩ、GΩ，根據儀表本身功能配置來定）；
           B、儀表沒有電壓輸出無法測試，可根據第一款中相關介紹進行檢測；
        3、電子兆歐表多采用倍壓電路，五號電池或者九伏電池供電工作時所需供電電流較大，故在不使用時務必要關機（即便有自動關機功能的建議用完后就手動關機）以上只是一點點關于兆歐表的使用方法。
