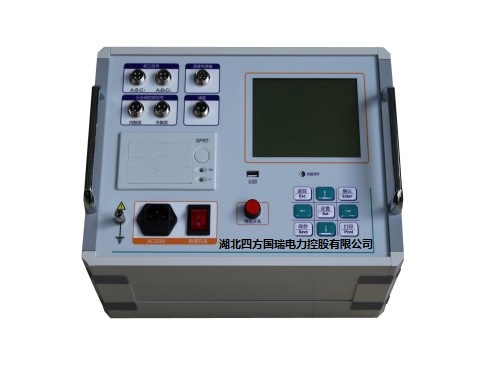

SFGKC-6FB 真空開關機械特性測試儀-四方國瑞電力廠家
SFGKC-6FB 真空開關機械特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。雙端接地開關機械特性測試儀測量數據穩定，抗干擾性強，可在500KV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。
產品特性
1. 真空開關機械特性測試儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
2. 獨立的6斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
3. 機內可存儲100組測試結果。
4. 大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單 操作提示，人性化菜單式界面，操作簡便。
5. 真空開關機械特性測試儀儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
6. 機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測 試儀器。
7. 本儀器可進行電動和手動分合測試。
8. 可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
9. 重合閘試驗，可做合分、分合，分合分等參數測量。
10. 真空接觸器（單線圈）參數測量。
產品參數
時間測量
6路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
內觸發測試范圍：0.01ms~20s 外觸發：0.01ms~200s 準確度：0.05%±1個字
速度測量：剛分（剛合）速度 指定時間段（行程段或角度段） 平均速度
測速范圍 1mm傳感器0.01~25.00m/s 0.1mm傳感器0.001~2.50m/s
360°角度傳感器0.01~25.00m/s
行程范圍 動觸頭行程（行程） 接觸行程（開距） 過沖行程或返程（超程）
傳感器測量范圍 直線傳感器50mm，分辨率：0.1mm，行程0.1~50mm
直線位移傳感器300mm，分辨率：0.1mm，行程10~300mm（選配）
直線位移傳感器500mm，分辨率：1mm，行程10~500mm（選配）
360線傳感器：360°，分辨率：0.25°，行程1mm~1000mm
電流測量范圍 0~15A，分辨率：0.01A，顯示電流值為線圈電流最大值
顯示屏 320*240液晶屏，對比度可調
數據存儲 可存儲100組測量數據
打印機 高速熱敏打印機
儀器電源 AC/DC 220V±10%；50Hz±2%
直流電源 輸出電壓：20-260V連續可調，≤15A（短時）
外觸發電壓 AC/DC10-300V,電流≤120A
儲能電機電源 輸出電壓：25~265V連續可調，輸出電流：≤15A（短時）
主機體積 360*250*140mm
使用環境 -10℃~+50℃
相對濕度 ≤90%
SFGKC-6FB 真空開關機械特性測試儀-四方國瑞電力廠家1. 真空開關機械特性測試儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
2. 獨立的6斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
3. 機內可存儲100組測試結果。
4. 大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單 操作提示，人性化菜單式界面，操作簡便。
5. 真空開關機械特性測試儀儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
6. 機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測 試儀器。
7. 本儀器可進行電動和手動分合測試。
8. 可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
9. 重合閘試驗，可做合分、分合，分合分等參數測量。
10. 真空接觸器（單線圈）參數測量。
時間測量
6路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
內觸發測試范圍：0.01ms~20s 外觸發：0.01ms~200s 準確度：0.05%±1個字
速度測量：剛分（剛合）速度 指定時間段（行程段或角度段） 平均速度
測速范圍 1mm傳感器0.01~25.00m/s 0.1mm傳感器0.001~2.50m/s
360°角度傳感器0.01~25.00m/s
行程范圍 動觸頭行程（行程） 接觸行程（開距） 過沖行程或返程（超程）
傳感器測量范圍 直線傳感器50mm，分辨率：0.1mm，行程0.1~50mm
直線位移傳感器300mm，分辨率：0.1mm，行程10~300mm（選配）
直線位移傳感器500mm，分辨率：1mm，行程10~500mm（選配）
360線傳感器：360°，分辨率：0.25°，行程1mm~1000mm
電流測量范圍 0~15A，分辨率：0.01A，顯示電流值為線圈電流最大值
顯示屏 320*240液晶屏，對比度可調
數據存儲 可存儲100組測量數據
打印機 高速熱敏打印機
儀器電源 AC/DC 220V±10%；50Hz±2%
直流電源 輸出電壓：20-260V連續可調，≤15A（短時）
外觸發電壓 AC/DC10-300V,電流≤120A
儲能電機電源 輸出電壓：25~265V連續可調，輸出電流：≤15A（短時）
主機體積 360*250*140mm
使用環境 -10℃~+50℃
相對濕度 ≤90%
