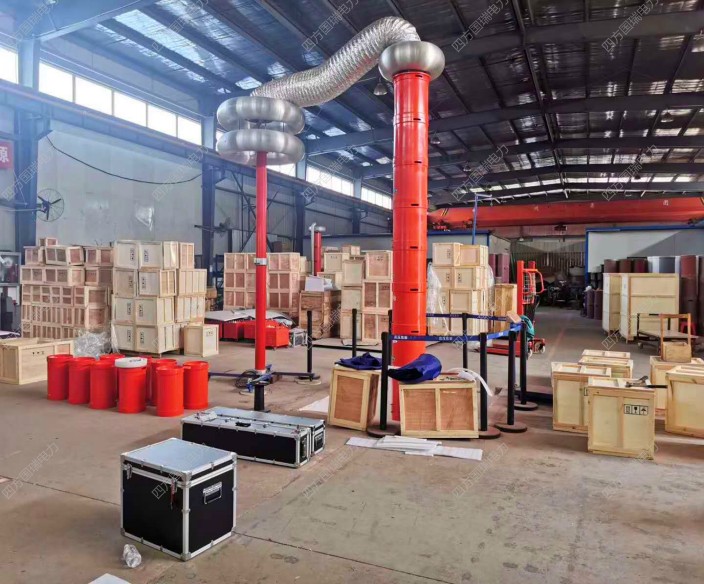

270kVA/54kV 變頻串聯諧振試驗裝置
發布日期：2020-10-20 點擊：1158次
一、 被試品對象及試驗要求：
1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/400mm2電纜5km的交流耐壓試驗，電容量≤2.1uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
二、 工作環境：
1. 環境溫度：－100C –50 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤1000米；
三、 串聯諧振裝置主要技術參數及功能：
1. 額定容量：270kVA；
2. 輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz；
3. 額定電壓：27kV；54kV；
4. 額定電流：10A；5A；
5. 工作頻率：30-300Hz；
6. 裝置輸出波形：正弦波
7. 波形畸變率：輸出電壓波形畸變率≤1%；
8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
9. 溫 升：額定負載下連續運行60min后溫升≤65K；
10. 品質因素：裝置自身Q≥30(f=45Hz)；
11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12. 測量精度：系統有效值1.5級；
1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；
2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；
3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；
4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；
5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；
6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；
7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等
① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；
② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打??；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）
8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；
9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；
10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移
