串聯諧振現場試驗方法你學會了嗎？
發布日期：2021-02-22 點擊：897次
串聯諧振現場試驗方法，變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。http://www.pppei.cn/
四方國瑞電力串聯諧振試驗裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

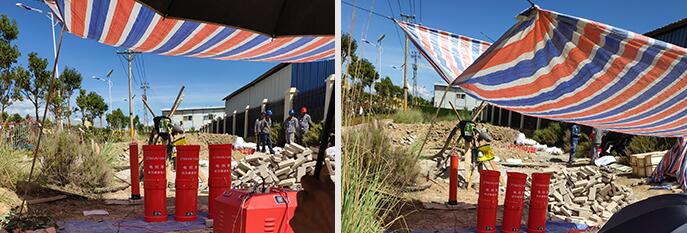

一、串聯諧振現場布置
1、現場接線示意圖
10kV電纜試驗現場接線布置示意圖（電抗器并聯使用，26.5kV以內）
35kV電纜試驗現場接線布置示意圖（此為一組電抗器，53KV以內）
110kV GIS電氣設備試驗現場接線布置示意圖（電抗器串聯使用，265kV以內）
2、10kV及以下電壓等級電纜耐壓試驗（26.5kV及以下交流耐壓試驗）
現場試驗接線布置如圖所示，試驗電壓U=22kV，根據電纜的長度及截面的不同即試品電容量的大小，電抗器可以單臺或多臺并聯使用。
10km以內8.7/10kV 3×300mm2規格橡塑絕緣電纜試驗方案:被試品電容量、電抗器及補償電容量的匹配關系如下表所示：
4、110KV GIS電氣主設備的交流耐壓試驗（265kV及以下交流耐壓試驗）
試驗電壓≤265kV，一般使用RTQLB15型勵磁變壓器，Q值較高（超過40）、負載較輕的試驗，可使用RTLB12B型號勵磁變壓器。
用戶可根據被試品電容量選擇串聯電抗器的節數。如被試品容量較小，諧振頻率過高，可并聯系統專配的負載補償電容器，降低頻率。
注意：試驗電壓大于26.5kV時，務必多個電抗器串聯，若橫向并列串聯，則后一級電抗器底部必須加專用絕緣底座!
二、串聯諧振試驗操作
1、試驗準備
1) 布置試驗設備，檢查設備的完好性，確認連接電纜無破損、斷路和短路等現象。連接線路前檢查應有明顯的電源斷開點。
2) 按圖8連接各部件，各接地部件應一點接地。
3) 檢查控制箱面板上“電源”開關處于關斷位置，連接電源線。
4) 檢查控制箱面板上“過壓整定”撥碼開關，按動撥盤，使顯示的整定值為試驗電壓的1.05至1.1倍。
2、試驗基本操作
1) 開機
接通“電源”開關，此時綠燈亮，屏幕顯示廠名及參數設置界面。
2) 參數設置
根據試驗規程及要求設置各項參數，設置完畢雙擊【功能】旋鈕進入試驗界面。
3) 試驗
自動試驗：按紅色“高壓通”按鈕，紅燈亮綠燈滅，主回路接通，選擇【開始】即自動開始調諧、升壓、計時、降壓、關閉主回路、綠燈亮紅燈滅、屏幕切換至試驗結果。
手動試驗：按紅色“高壓通”按鈕，紅燈亮綠燈滅，主回路接通，手動調諧、手動升壓、自動計時、手動降壓、按綠色“高壓斷”按鈕、綠燈亮紅燈滅、關閉主回路、屏幕切換至試驗結果。
4) 數據處理
將專用打印機（選配件）連接到控制面板的通訊口上，在參數設置界面中進入數據查詢界面，查閱到相關數據后選擇【打印】，即可在打印機上打印出相關數據。
三、顯示屏界面功能及其操作
1． 參數設置界面：
1) 參數設置操作步驟：
a．開機后屏幕自動進入“參數設置”界面；
b．旋轉【功能】鈕，移動光標至某個參數上；
c．按一下【功能】鈕，該參數即閃爍；
d．旋轉【功能】旋鈕改變?cè)搮?shù)內容；
e．按一下【功能】旋鈕確認更改后的參數。
f．重復步驟1～4設置另一參數。
g．雙擊【功能】旋鈕屏幕進入“試驗界面”，更改的參數得以保存在非易失存儲器內。
2) 參數描述
a) 設定高壓：可由用戶任意設置，在“試驗界面”中顯示該參數供實時參考。試驗過程中，當實際高壓測量值達到“設定高壓”設置值時，屏幕上的計時器自動開始計時。
b) 過壓整定：設置范圍為大于等于1.1倍“設定高壓”值，當該參數小于1.1倍“設定高壓”值時，軟件自動調整到1.1倍“設定高壓”值。試驗過程中，當實際高壓測量值達到及超過“過壓整定”設置值時，軟件自動關閉控制箱主回路，切斷高壓輸出。
c) 設定時間：設置范圍為小于99分。試驗過程中，當實際高壓測量值達到“設定高壓”設置值時，屏幕上的計時器自動開始計時。當計時值到達“設定時間”時，在手動模式中有蜂鳴聲及屏幕字符提示用戶；在自動模式中，則開始自動降壓。
d) 試驗?zāi)Ｊ剑河惺謩?dòng)和自動兩種試驗?zāi)Ｊ健?/span>
a．手動試驗?zāi)Ｊ剑哼M(jìn)入“試驗界面”后，通過自動調諧或手動調諧、手動調節升壓、自動計時、手動降壓等完成試驗，電壓回零后按綠色“高壓斷”按鈕，屏幕切換到“試驗結果”界面。
b．自動試驗?zāi)Ｊ剑哼M(jìn)入“試驗界面”，用【功能】旋鈕選擇“開始”后，自動升壓至“設定高壓”值，自動開始計時，計時值到達“設定時間”時自動降壓至零，并自動將屏幕切換到“試驗結果”界面。
e) 頻率模式：
a．變頻30-300Hz：控制箱輸出頻率范圍為30-300Hz。
b．工頻50Hz：控制箱輸出頻率為固定50Hz。
c．變頻45-65Hz：控制箱輸出頻率范圍為45-65Hz。
f) 對比度：該參數為調整液晶顯示屏的對比度，調整范圍為0～255，參數增大為屏幕變深，減少為變淡。但鑒于顯示屏幕的顯示性能，系統預設的可保存范圍是176～204，自動恢復后的默認值為188。
g) 數據查詢：從該窗口可進入“數據查詢”界面。
h) 日期時鐘：顯示實時日期及時鐘。
i) 分壓器設置：如成套裝置所配的是單節分壓器，則無該項選擇。如是多節分壓器，在進入“試驗界面”前自動顯示出分壓器選擇界面，用戶根據實際使用的分壓器節數作相應的選擇。在試驗界面中試驗電壓參數欄內右側，有兩條或三條標記，黑塊的條數表示了所選分壓器的節數，即實際使用分壓器的節數必須與之相同，否則將造成嚴重危害。該功能僅為配有多節分壓器的設備所特有。
如選擇錯誤，則試驗電壓的測量值與實際值會相差懸殊，將導致嚴重后果。
1． 試驗界面操作
1) 手動試驗：
手動試驗操作順序：進入試驗界面后按紅色“高壓通”按鈕此時紅燈亮，綠燈滅。選擇自動調諧，或手動調諧時先調節【電壓】旋鈕，使指針電壓表指示在約20V電壓，手動調節【頻率】鈕，使屏幕中的試驗電壓達到最大值，調節【電壓】旋鈕使試驗電壓升至設定電壓，計時器自動計時到設定時間并提示，調節【電壓】旋鈕使試驗電壓降至零，按綠色高壓斷按鈕紅燈滅綠燈亮，屏幕自動切換到“試驗結果”界面。
a) 自動調諧：
旋轉【功能】旋鈕選擇【自動調諧】，按動【功能】鈕即開始自動調諧，指針電壓表約有20V電壓指示，調諧時按頻率模式所選的頻率范圍從低到高進行頻率掃描，頻率到達最高點后繼續在諧振點附近進行精確調諧。在自動調諧時按一次【功能】鈕即取消該操作。啟動自動調諧時，必須是屏幕進入試驗界面后未順時針旋動【電壓】旋鈕，否則禁止自動調諧。
b) 手動調諧：
每旋轉一格【頻率】旋鈕，頻率改變一個步進量（即調節細度，通常為0.1Hz），順時針為頻率升高，反之為下降。按動【頻率】則為快速改變，按住數秒鐘后開始更快速改變，改變的方向視之前旋轉的方向。當頻率到達上限時，繼續順時針旋轉【頻率】旋鈕則為無效，而按動【頻率】旋鈕則可將頻率值切換到下限；當頻率到達下限時，繼續逆時針旋轉【頻率】旋鈕則為無效，而按動【頻率】旋鈕則可將頻率值切換到上限。
c) 電壓調節：
順時針旋轉【電壓】旋鈕為升壓，反之為降壓。調節速度由屏幕中“試驗電壓”字符下面的箭頭確定，三個箭頭為粗調，兩個為細調，一個為微調，按動【電壓】旋鈕可切換調壓速度。當試驗電壓達到設定電壓并停止調整后，系統能自動跟蹤穩定試驗電壓，如又手動調整了試驗電壓，則系統按新的試驗電壓值進行跟蹤。
d) 計時：
分手動計時和自動計時兩種功能。在試驗電壓還未達到設定電壓時，可進行手動計時，用【功能】旋鈕選擇【計時】并按動【功能】旋鈕即開始計時，選擇【停止】則計時停止，再選擇【繼續】則累加計時，或選擇【清除】計時值清零，當試驗電壓達到設定電壓時，自動清零并開始計時，計時值達到設定時間時蜂鳴器及信息提示進行降壓操作。
e) 存頻：
將當前的輸出頻率值存儲到內存中。
f) 取頻：
將保存的頻率值調出作為當前的輸出頻率。該操作必須是屏幕進入試驗界面后未順時針旋動【電壓】旋鈕，否則禁止取頻。當取出的頻率值超出所選擇的頻率范圍，則該操作無效。
2) 自動試驗
進入試驗界面后按紅色“高壓通”按鈕此時紅燈亮，綠燈滅。用【功能】鈕選擇【開始】即開始自動試驗，試驗順序是自動調諧、自動升壓、試驗電壓到達設定電壓后自動開始計時并自動跟蹤電壓、計時值達到設定時間后自動降壓、試驗電壓回零后自動關閉主回路、紅燈滅綠燈亮、屏幕切換到“試驗結果”界面。如需終止試驗，則按綠色高壓斷按鈕強行中斷，屏幕切換到“試驗結果”界面。
1． 試驗結果及數據查詢：
1) 試驗結果
試驗完畢或試驗中斷后，屏幕切換至“試驗結果”界面?！霸囼?yàn)結果”界面中顯示的內容有：
a．試驗電壓：“加壓時間”自動計時完畢或中斷時的電壓值，括弧中的為設定電壓。
b．加壓時間：實際加壓的時間，括弧中的為設定時間。
c．試驗頻率：即為加壓時的頻率值。
d．試品電流：即高壓回路的電流值。
e．試驗結果：如試驗時無異常且達到預定加壓時間，則結果為通過；如試驗過程中因某種原因而終止試驗，則該項顯示中斷的信息，中斷信息有放電保護、高壓過壓、低壓過壓、低壓過流、失諧保護、過熱保護。
f．試驗日期：“加壓時間”自動計時完畢或中斷時的日期和時間。
用【功能】旋鈕選擇【保存】，則該屏幕中的參數保存在內存中，可反復調用。無需保存，則選擇【返回】切換至參數設置界面。
2) 數據查詢：
從參數設置界面中找到“數據查詢”項，選擇“進入”后屏幕顯示最近保存的一組數據信息。旋轉【功能】鈕可向前或向后按頁翻動數據信息。此時按動一次【功能】鈕，提示框提示返回或打印，如打印則從面板的通訊端口輸出到專用打印機。本機內存共可存儲50頁數據，存滿后每保存一次則刪除最早的一頁。
四、故障排除
1． 電源無指示、屏幕無顯示
外部供電線路故障，電源線斷路，控制箱內輔助變壓器上的保險絲管開路。
2． 電源有指示，屏幕亮但無顯示內容
屏幕對比度不合適，參照6.1.2.6.進行操作。
3． 屏幕進入試驗界面后，紅燈按不亮
控制箱內有硬件保護功能啟動，需關機2分鐘后再開機。
4． 自動調諧禁止
逆時針旋轉【電壓】旋鈕后再操作該功能。
5． 取頻操作禁止
逆時針旋轉【電壓】旋鈕后再操作該功能。
6． 找不到諧振點
調諧時，控制面板上的指針電壓表應有一定的偏轉；諧振頻率超出上限，被試品電容量太小，負載兩側并聯補償電容；諧振頻率低于下限，被試品電容量太大，取合適的電抗器并聯組合；試驗回路接線錯誤、回路未接通；測量系統故障，用其它標準分壓器監視。
7． 控制面板上的指針電壓表偏轉已較大，但試驗電壓仍較低
試品的Q值較低，如有一定的漏電損耗；改變勵磁變壓器的匝比，由原來次級并聯改為串聯。
8． 試驗電壓已較高，但控制面板上的指針電壓表偏轉仍較低
改變勵磁變壓器的匝比，由原來次級串聯改為并聯。
9． 屏幕顯示紊亂或控制失常
