SFXZ-變電站電氣設備交流耐壓諧振裝置
發布日期：2021-03-08 點擊：3308次
四方國瑞電力公司承諾本官網所售「SFXZ」?jié)M足標準GB50150-2006、DL/T849.6-2004，我公司對出廠產品將進行嚴格質檢，確保精度和性能。凡購買四方國瑞電力廠家生產制造的電力儀器及設備，均開具13%增值稅專用發票，免費提供技術指導、設備回檢及維修等服務，我公司將嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請放心購買！
變電站電氣設備交流耐壓諧振裝置
中文名稱：變電站電氣設備交流耐壓諧振裝置
英文名稱：AC Resonant Test System
試驗對象：變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備
變電站電氣設備串聯諧振交流耐壓試驗：變壓器交流耐壓試驗、GIS系統交流耐壓試驗、SF6開關交流耐壓試驗、CT/PT交流耐壓試驗、絕緣子交流耐壓試驗、母線交流耐壓試驗、電纜交流耐壓試驗、套管交流耐壓試驗等容性設備。

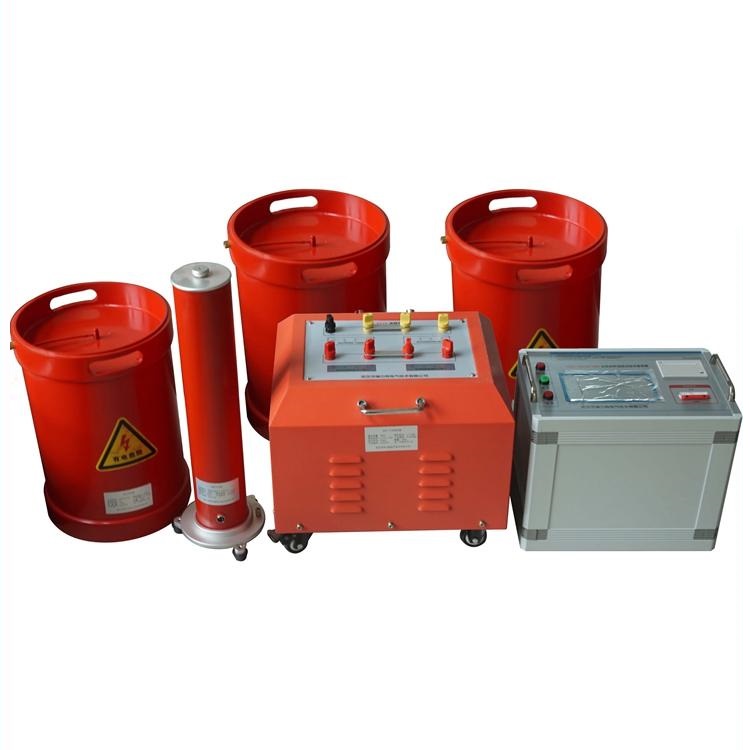

根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了串聯諧振耐壓試驗裝置，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的交流耐壓試驗設備。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。
產品咨詢與定制，歡迎致電：027-61903638 手機13871319625
額定輸出電壓0～1000kV及其以下輸出頻率30～300Hz諧振電壓波形純正弦波，波形畸變率≤1.0%工作時間滿功率連續工作時間60min品質因數30～90頻率調節靈敏度0.1Hz不穩定度＜0.05%工作電源單相220V或三相380V±10%工頻50Hz±5%
配置及適用范圍
型號適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz)變頻源諧振電抗器激勵變壓器分壓器適用范圍YXZ-50/50/253kW25kV/1A二臺
(干式)3kVA
(干式)50kV1000kVA及以下10kV電力變壓器
10kV開關、母線、PT、CT等
10kV(300mm2)電纜≤1.0kmYXZ-108/108/275kW27kV/1A四臺
(干式)5kVA
(干式)110kV31500kVA及以下35kV電力變壓器
35kV開關、母線、PT、CT等
10kV(300mm2)電纜2km
35kV (300mm2)電纜0.5kmYXZ-200/200/5010kW50kV/1A四臺
(干式)10kVA
(干式)200kV50000kVA及以下110kV電力變壓器
110kV GIS、PT、CT等(預防性試驗)
35kV(300mm2)電纜≤1.0km
10kV (300mm2)電纜≤2.0kmYXZ-270/270/4515kW45kV/1A六臺
(干式)15kVA
(干式)300kV50000kVA及以下110kV電力變壓器
110kV GIS、PT、CT等
35kV(300mm2)電纜≤1.2km
10kV (300mm2)電纜≤3.0kmYXZ-800/400/5030kW50kV/2A八臺
(干式)
100kV/2A四臺
(油浸式)30kVA
(干式)
30kA
(油浸式)400kV80000kVA及以下220kV電力變壓器
50000kVA及以下110kV電力變壓器
110kV/220kV GIS、PT、CT等
35kV(300mm2)電纜≤2.0km
110kV (300mm2)電纜≤0.7kmYXZ-1600/800/20060kW200kV/2A四臺
(油浸式)60kVA
(干式)800kV80000kVA及以下220kV電力變壓器
50000kVA及以下110kV電力變壓器
500kV GIS、PT、CT等
220kV開關、GIS、PT、CT等
110kV(400mm2)電纜≤1.5km
220kV (400mm2)電纜≤1.0km
主要功能—— Features
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠
2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電
3、配置靈活?？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高
