YTC850變電站電氣設備串聯諧振交流耐壓試驗裝置
發布日期：2021-03-10 點擊：1247次
產品簡介：
YTC850變電站電氣設備串聯諧振交流耐壓試驗裝置串聯諧振交流耐壓試驗裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。具備高壓過壓保護、低壓過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍。
交流耐壓試驗裝置的頻率調節，分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；所需電源容量小，試驗所需的電源功率只有試驗容量的1/Q；體積小，重量輕，為普通試驗裝置的1/3-1/5；諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿；具備多種工作模式，采用220V或380V單相電源，方便現場取電；多只方式，積木式組合，可串可并操作簡單，方便現場使用。
產品別稱：YTC850變電站電氣設備串聯諧振交流耐壓試驗裝置-四方國瑞電力廠家串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、調頻諧振、調頻串聯諧振電纜耐壓試驗設備。
產品特征：
1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q。
2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5；
3、諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、變頻電源保護功能強，穩定性好；具備具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種工作模式，可任意切換使用，操作方便；采用220V或380V單相電源，方便現場取電。
5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。
6、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。
技術參數
TECHNICAL PARAMETERS
基本技術參數：
項目技術參數額定試驗容量0～5000kVA諧振電壓0～1000kV頻率調節范圍20～300Hz系統測量精度1.0級頻率調節分辨率0.01Hz不穩定度≤0.05%輸出波形正弦波波形畸變率≤0.5%噪聲≤60dB電抗器Q值30～90工作制滿功率輸出下，連續工作時間60min電源輸入380V±10%三相或 220V±10%單相(10kW以下),50Hz環境溫度-10℃～45℃工作濕度≤90%海拔高度≤3000m

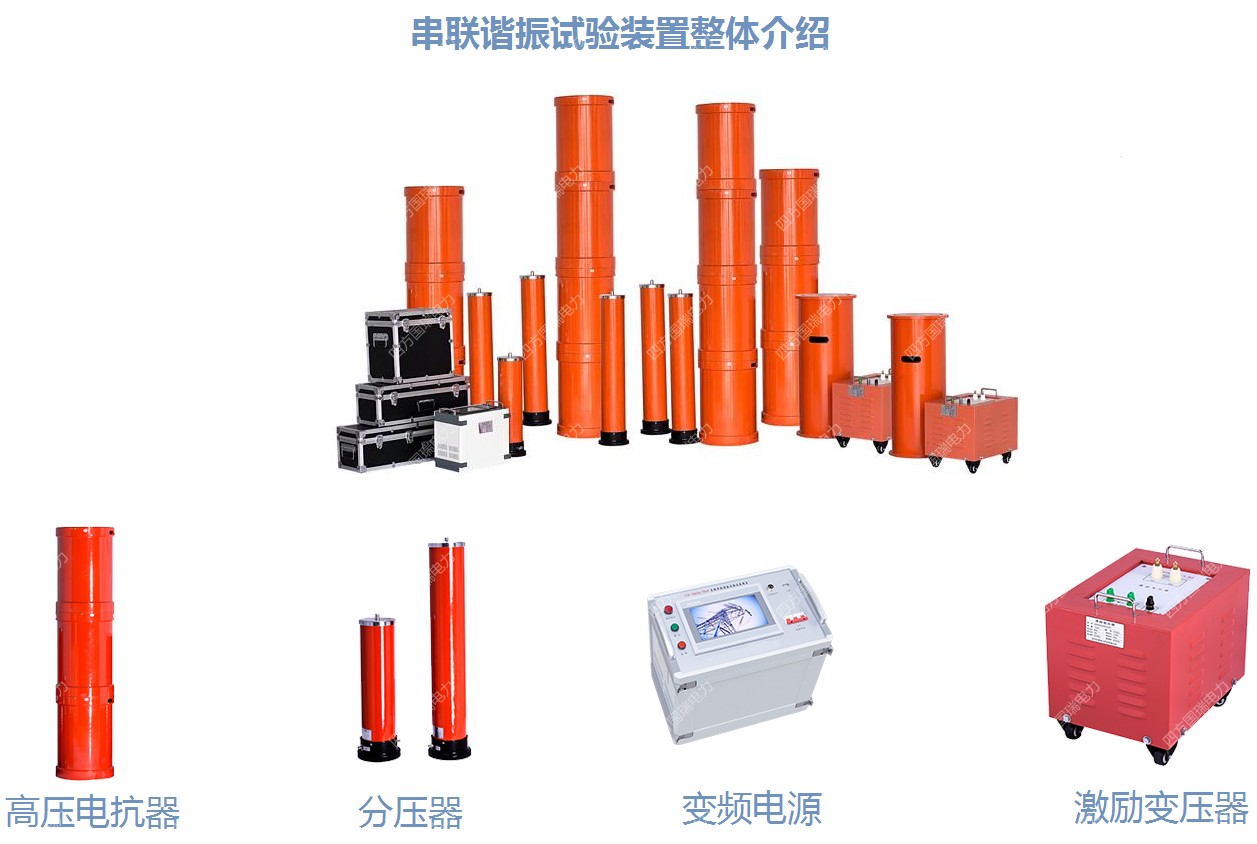

YTC850變電站電氣設備交流耐壓試驗裝置系列產品配置及適用范圍：
產品型號名稱變頻電源1臺勵磁變壓器1臺諧振電抗器分壓器1臺試品對象適用范圍YTC850-108/108-546KW6KVA27KV/1A/4臺100KV31500KVA/35KV及以下電力變壓器10KV/35KV斷路器及閉母線、絕緣子10KV(300m㎡)電纜2000m35KV(300m㎡)電纜800mYTC850-135/1087.5KW7.5KVA27KV/1.25A/4臺100KV10KV(300m㎡)電纜3000m35KV(300m㎡)電纜1000m35KV開關、絕緣子等YTC850-216/10810KW10KVA27KV/2A/4臺100KV35KV(300m㎡)電纜1500m10KV(300m㎡)電纜4000m35KV斷路器、GIS、隔離開關、CT、PT等YTC850-216/21610KW10KVA36KV/1A/6臺200KV110KV斷路器及GIS35KV斷路器、GIS、隔離開關、CT、PT等35KV(300m㎡)電纜1200m10KV(300m㎡)電纜4000m63000KVA/110KV及以下電力變壓器YTC850-270/27015KW15KVA45KV/1A/6臺270KV63000KVA/110KV及以下電力變壓器35KV(300m㎡)電纜1000m10KV(300m㎡)電纜3000m110KV斷路器、GIS、隔離開關、線路絕緣子等YTC850-648/270/13525KW25KVA45KV/1.6A/9臺300KV110KV(300m㎡)電纜1000m35KV(300m㎡)電纜2000m10KV(300m㎡)電纜4000m63000KVA/110KV及以下電力變壓器110KV斷路器、GIS、開關、線路絕緣子等YTC850-810/27030KW30KVA45KV/2A/9臺300KV110KV套管、GIS、支柱絕緣子、隔離開關330KV/370MVA以下變壓器中性點耐壓110KV(630m㎡)電纜1000m35KV(400m㎡)電纜2000m10KV(300m㎡)電纜4000m100MW/110KV及以下全絕緣主變壓器10KV/135MW火力發電機交流耐用試驗YTC850-405/10824KW24KVA27KV/2.5A/6臺100KV10KV（300m㎡）電纜5000m
