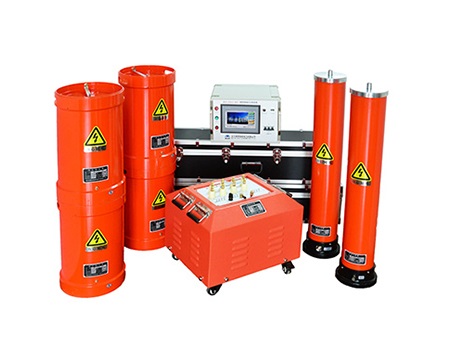

MEXB變頻串聯諧振介紹
發布日期：2021-03-11 點擊：3391次
執行標準：GB+50150-2016/DL/T849.6-2004
產品別名：四方國瑞電力-變頻串聯諧振、四方國瑞電力-變頻串聯諧振交流耐壓試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、四方國瑞電力-串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振、發電機交流耐壓試驗裝置，四方國瑞電力-GIS交流耐壓試驗設備
產品特性：
1.適用于750kV及以下電壓等級主變、交聯電纜、GIS、互感器、開關、母線、套管、發電機等容性試品交流耐壓試驗;
2.諧振電壓波型：正弦波，波形畸變率＜1.0%；
3.可以滿足不同電壓等級下的交流耐壓試驗；
產品品牌：四方國瑞電力
24小時服務熱線：13871319625
一、MEXB 變頻串聯諧振介紹
四方國瑞電力-變頻串聯諧振由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
二、變頻串聯諧振適用范圍：
?適用于750kV及以下電壓等級主變、交聯電纜、GIS、互感器、開關、母線、套管、發電機等容性試品交流耐壓試驗
三、MEXB變頻串聯諧振技術特點：
?工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
?裝置規格適應不同電壓、電流、頻率及工作制的變化組合
?變頻源DSP平臺專利技術
MEXB變頻串聯諧振技術參數
1、諧振電壓波型：正弦波，波形畸變率＜1.0%
2、輸出頻率：30～300Hz
3、工作制：滿功率輸出下，連續工作時間60min
4、品質因素：30～90
5、輸入工作電源：單相380/220V±10%，工頻50Hz±5%
6、 環境溫度：－10℃～+50℃
7、相對濕度：＜95%，無凝露狀況
8、適用范圍：
1）電纜變頻諧振裝置；
2）發電機工頻耐壓試驗裝置；
3）變電站電氣設備交流耐壓試驗裝置；
4）CVT檢驗用諧振升壓裝置。
產品型號名稱
產品基本配置
控制箱
電抗器
勵磁變壓器
分壓器
適用對象
MEXB-44/22
2.5kW
22KVA/22kV(2臺)
2.5kVA/1kV
25kV
10kV/300mm2電纜1kM
MEXB-88/22
4KW
22KVA/22kV(2臺)
4kVA/1kV
25kV
10kV/300mm2電纜2kM
MEXB-54/54
3kw
27kVA/27kV(2臺)
3kVA/1.5/3kV/
0.4kV
60kV
10kV/300mm2電纜1km
10kV/8000kVA主變
35kV/300mm2電纜0.5km
MEXB-108/108
6kW
27kVA/27kV(4臺)
6kW/15A
60kV
10kV/300mm2電纜2km
35KV/300mm2電纜0.8km
35kV/31500kVA主變
MEXB-132/22
6KW
44KVA/22 kV (3臺)
6kVA/1/3kV
60kV
10kV/300mm2電纜3kM
MEXB-135/54
7.5 KW
33.75 KVA /13.5 kV
(4臺)
7.5kW/20A
60kV
10kV/300mm2交聯電纜3km
35kV/4000mm2交聯電纜1km
MEXB-176/88/44
7.5kW
44 KVA /22 kV (4臺)
7.5kVA/1/3kV
60kV
10kV/300mm2電纜4kM
35KV/300mm2電纜1kM
MEXB-216/54
10 KW
54kVA/27 KV(4臺)
10kW/26.3A
60kV
10kV/150mm2 電纜5km
10kV/300mm2 電纜4km
35kV/240mm2 電纜2km
MEXB-264/88/44
10kW
44 kVA /22KV(6臺)
10kVA/1/3kV
60kV
10kV/300mm2電纜6kM
35KV/300mm2電纜2kM
MEXB-270/270
15 KW
45kVA/45kV(6臺)
15kVA/4/8/16kV/0.4kV
270kV
10kV/300mm2電纜3km
35kV/300mm2電纜1km
110kV/300mm2電纜0.2km
110kV及以下電壓等級GIS
110kV/63000kVA主變
MEXB-330/22
15kW
55 KVA /22KV(6臺)
15kVA/1/3kV
60kV
10kV/300mm2電纜8kM
35KV/300mm2電纜2.5kM
兼容10-35KV開關，變壓器
MEXB-540/270
18kW
90kVA/45kV(6臺)
18kVA/4/8/16kV/0.4kV
270 kV
35kV/185mm2電纜3km
35kV/500mm2電纜,長度2km
110kV/630mm2 ，長度600m
110kV/240mm2電纜1000 m
110kV/100000kVA及以下變壓器
20kV/300MW火力發電機
MEXB-640/32
25KW
2.5A/32kV(8臺)
25kVA/1/3/5kV
130 kV
10kV/300mm2電纜10kM
35KV/300mm2電纜40kM
110KV電纜≤1kM(400m㎡)
兼容35-110KV GIS
MEXB-1280/32
50KW
5A/32kV(8臺)
50kVA/1/3/5kV
130 kV
10kV/300mm2電纜20kM
35KV/300mm2電纜8kM
110KV/400mm2電纜2kM
兼容35-110KV GIS
MEXB-1560/130
60kW
780kVA(2臺)
60kW/380
150kV
35kV/300mm2電纜5km
110kV/ 120mm2電纜1.5km
220kV/240mm2電纜500m
MEXB-1950/130
100KW
3.75A/130KV(4臺)
100KVA/6.67KV
520 kV
110KV電纜≤2.5KM，220KV GIS ，110KV開關，主變
