MEXB變電站電氣設備交流耐壓試驗裝置
發布日期：2021-03-11 點擊：3287次
MEXB變電站電氣設備交流耐壓試驗裝置
執行標準：GB50150-2016，DL/T849.6-2004
產品別名：變電站電氣設備交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振交流耐壓試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備
產品特性：
※諧振電壓： 0～1000kV（可按需定制）;
※可以滿足高壓丶超高壓丶特高壓系統的交流耐壓；
※頻率調節范圍：20～300Hz ；
產品品牌：湖北四方國瑞電力
24小時服務熱線：13871319625
◆MEXB變電站電氣設備交流耐壓試驗裝置用途

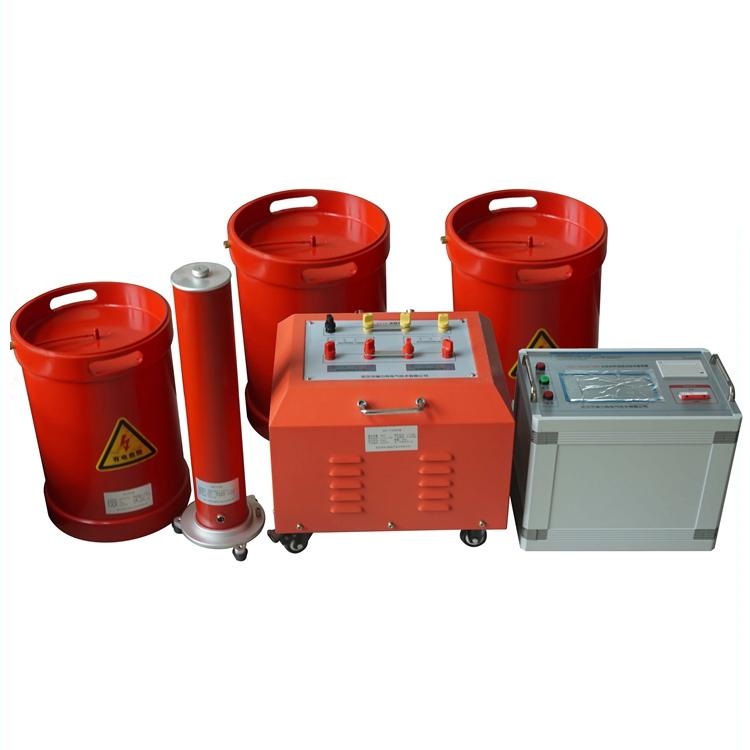

變壓器、GIS系統、SF6開關、CT/PT、絕緣子、套管、母線、電纜等容性設備是變電站中更常見的一次電氣設備。根據220kV及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐壓試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓、大電流的試驗條件，即兼顧較寬的適用范圍。采用串聯諧振的原理，由變頻電源控制箱、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器后，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有更好的濾波特性，因此其產生的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修、試工程單位理想的耐壓設備。
◆MEXB變電站電氣設備交流耐壓試驗裝置與國內同類產品相比，具有多種關鍵優勢：
1.同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2.變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或三相380V的輸入電源通用，方便現場取電。
3.配置靈活?？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
◆MEXB變電站電氣設備交流耐壓試驗裝置的優點：
1.操作簡單，體積小，重量輕，非常方便現場使用及搬運（體積與重量約為傳統試驗變壓器的1/10～1/30；
2.對現場電源要求低；
3.試驗等效性好；
4.特有低諧波專利技術，武高所實測諧波含量低于0.3%，遠低于國標不大于5%的要求，極大的保護了主變、發電機等設備不受高壓諧波損傷；
5.通過權威機構--武漢高壓研究所嚴格的型式試驗鑒定，確保人員及設備安全；在東北電科院組織的2008年全國設備大比武中名列前茅；
6.符合國標要求有監測峰值功能，可實時監測高壓試驗波形；
7.一鍵鼠標旋鈕式操作，大液晶屏幕，“傻瓜式”簡單易用；
8.自帶微型打印機，隨時打印保存試驗數據。
◆MEXB變電站電氣設備交流耐壓試驗裝置技術參數
1、環境溫度： -10℃～45℃
2、工作濕度： ≤90%
3、海拔高度： ≤3000m
4、電源輸入： 380V±10%三相或 220V±10%單相(10kW以下),工頻50Hz±5%
5、額定試驗容量： 0～5000kVA（可按需定制）
6、諧振電壓： 0～1000kV（可按需定制）
7、頻率調節范圍：20～300Hz
8、系統測量精度： 1.0級
9、頻率調節分辨率： 0.01Hz
10、不穩定度： ≤0.05%
11、輸出波形： 正弦波
12、波形畸變率： ≤0.5%
13、噪 聲： ≤60dB
14、電抗器Q值： 30～90
15、工作制：滿功率輸出下，連續工作時間60min
