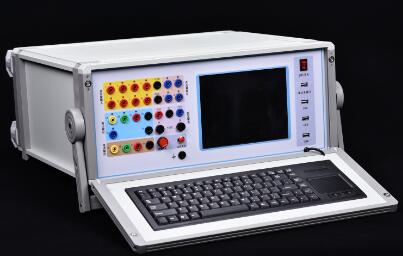

HY661 微機繼電保護測試儀
發布日期：2021-03-15 點擊：3596次
HY661微機繼電保護測試儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。
參考標準：DL/T624-2010
HY661微機繼電保護測試儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及高檔工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。本微機繼電保護測試儀既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀。
HY661 微機繼電保護測試儀技術參數 Technical Parameter
交流電流源：
幅值范圍6×(0～30A)/相；精度：0.5%六相電流并聯輸出最大值180A相電流長時間允許工作值(有效值)10A功率300VA/相六相并聯最大功率900VA六相并聯最大輸出時允許工作時間10s頻率范圍0--1000Hz；精度：0.001Hz諧波次數2--20次相位0--360°精度0.1°直流電流源幅值：20A/相； 功率：300VA/相； 精度：0.5%
交流電壓源：
幅值范圍6 ×（0--125V）； 精度：0.5%線電壓范圍0--250V相電壓/線電壓輸出功率70VA/100VA頻率范圍0--1000Hz精度0.001Hz諧波次數2--20次相位0--360°精度0.1°
直流電壓源：
相電壓輸出幅值0--±150V；精度：0.5%線電壓輸出幅值0--±300V
開關量端子：
相電壓/線電壓輸出功率90VA/180VA
開關量輸入端子8對空接點1--20mA，24V 裝置內部有源輸出電位翻轉0--6VDC為低電平; 15--250VDC為高電平開關量輸出端子4對，空接點，遮斷容量：110V/2A，220V/1A
時間測量范圍：
范圍1ms--9999s測量精度1ms
體積重量：
體積455 (mm)×530 (mm)×220 (mm); 約30Kg電源AC220V±10%；50Hz；10A
附件清單：
序號名稱數量1繼電保護測試儀主機1臺2高強度鋁合金主機包裝箱1只3測試線包1個4測試線1套5電源線1根6USB連接線1根7程序光盤1張82A保險管2個910A保險管2個10說明書1本11檢查報告1份12合格證1張
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
2.了解更多四方國瑞電力產品信息請進入產品中心。服務熱線：027-61903638 手機13871319625
HY661 微機繼電保護測試儀特點優勢 Selection Reference
1、滿足現場所有試驗要求。該微機繼電保護測試儀具有標準的六相電流，六相電壓同時輸出，電流30A/相，電壓125V/相。六相電流并聯可達180A。既可對傳統的各種繼電 器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美；
2、各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準；
3、經典的WindowsXP操作界面，人機界面友好，操作簡便快捷;高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包 括設備當前的工作狀態及各種幫助信息等；
4、本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰；
5、配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；
6、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度；
7、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定；
8、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用；
9、可連接筆記本電腦(選配)運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法；
10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V(1A)，220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用；
