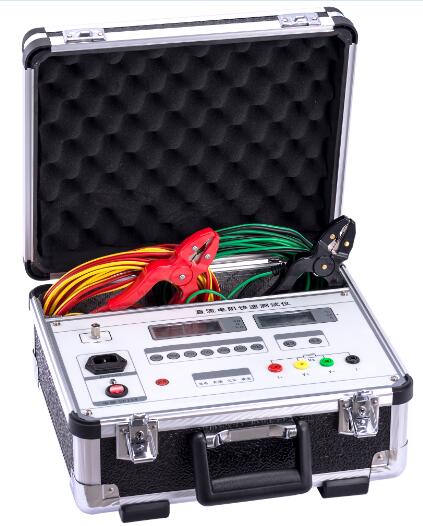

ZZC-1A 直流電阻測試儀
發布日期：2021-03-15 點擊：3564次
變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。
參考標準：DL/T845.3-2004
變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，ZZC-1A直流電阻快速測試儀。
ZZC-1A 直流電阻測試儀是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組(12V)，交直流兩用，便于現場及野外測試。
ZZC-1A 直流電阻測試儀符合DLT845.3-2004《電阻測量裝置通用技術條件第3部分直流電阻測試儀》的要求。
ZZC-1A 直流電阻測試儀是測量電力變壓器、大型電機、互感器等各種感性負載的直流電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器。
產品別稱：直流電阻速測儀、變壓器直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀、直流電阻測量?jī)x。
ZZC-1A 直流電阻測試儀技術參數 Technical Parameter
使用條件
環境溫度：0℃～40℃相對濕度：≤85％RH
測量范圍
1μΩ～20mΩ20mΩ～200mΩ0.2Ω～2Ω2Ω～20Ω20Ω～200Ω200Ω～2kΩ2kΩ～20kΩ測量精度±(0.2%+2d)最高分辨率1μΩ
恒 流 源
1A（1μΩ～20mΩ、20mΩ～200mΩ、0.2Ω～2Ω）100mA(2Ω～20Ω)5mA（20Ω～200Ω）500uA（200Ω～2kΩ）50uA（2kΩ～20kΩ）
工作電壓
直流：12V～16.8V交流：220V功 耗≤15W外形尺寸365×330×180mm3質量5kg（含測試鉗和測試線）
附件清單：
序號名稱數量1儀器主機1臺2AC 220V電源線1根3測試線（8m）1套4接地線1根52A保險管3個6說明書1本7檢查報告1份8合格證1張
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
2.了解更多四方國瑞電力產品信息請進入產品中心。服務熱線：027-61903638 手機13871319625
ZZC-1A 直流電阻測試儀特點優勢 Selection Reference
1、測試速度快：本儀器最大輸出充電電流可達1A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍；
2、準確度高：本儀器除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好；
3、測量范圍廣：電阻測量范圍為1μΩ～20KΩ，量程廣；
