DAXZ串聯諧振試驗裝置 | 變頻串聯諧振
發布日期：2021-08-01 點擊：3640次
串聯諧振試驗裝置介紹
串聯諧振試驗裝置是四方國瑞電力依據電力預防性試驗規范，針對電力電纜、變壓器、GIS開關、發電機等大容量設備而開發的工頻耐壓試驗裝置，該裝置充分利用了RLC串聯電路的原理技術并且結合現場的使用環境和多維度的實際應用，滿足電力系統針對大容量、高電壓試驗設備的各項電氣技術要求，串聯諧振試驗裝置由控制部分、勵磁部分、升壓部分和采集部分組成，并且充分利用可編程軟件技術，滿足自動試驗、手動試驗和半自動化試驗。
串聯諧振裝置組成部分

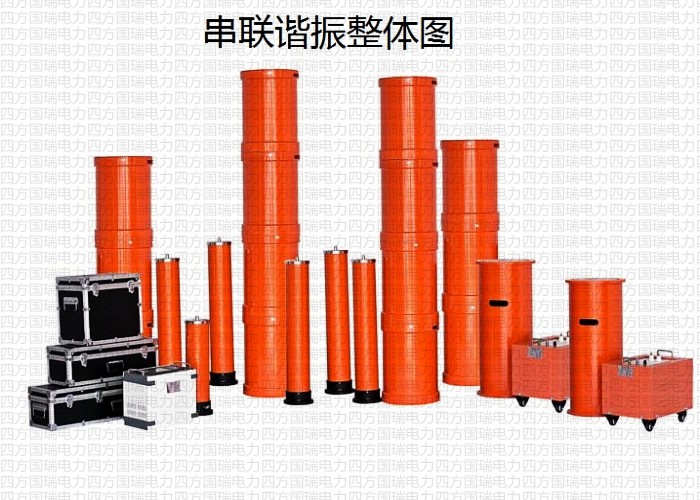

串聯諧振試驗裝置由于容量大，電壓高，采用分體式組合而成，主要由變頻控制器、可移動式勵磁變壓器、組合式電抗器、補償電容器和電容分壓器組成的成套裝置，使用時，可根據試驗對象的實際情況調節串聯諧振試驗裝置的組合方式，串聯諧振裝置廣泛用于電力、冶金、石油、化工等行業大容量，高電壓的電容性試品的交接和預防性試驗。
串聯諧振試驗裝置的功能
1、穩定性、可靠性高。串聯諧振裝置采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力;
2、自動調諧功能強大。串聯諧振裝置自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率;
3、支持多種試驗?zāi)Ｊ?。裝置支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗?zāi)Ｊ剑扑]使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高;
4、串聯諧振裝置人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能;
5、保護功能完善。串聯諧振裝置具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性
技術參數
DAXZ串聯諧振試驗/變頻串聯諧振裝置詳細參數，請以產品說明書或合同為準，如果您發現參數信息不準確，歡迎糾錯
電壓波型 正弦波，波形畸變率＜1.0%
輸出頻率 30～300Hz
工作制 滿功率輸出下，連續工作時間60min
品質因素 30～80
增益動態范圍 120dB
采樣速度 每通道0.1μs/點
輸入工作電源 單相380/220V±10%，50Hz
環境溫度 －10℃～+50℃
相對濕度器 ＜95%，無凝露狀況
適用范圍 電纜變頻諧振裝置
發電機交流耐壓裝置
變電站電氣設備交流耐壓諧振裝置
CVT檢驗用諧振升壓裝置
附件清單
DAXZ串聯諧振試驗/變頻串聯諧振裝置配件標準清單，請以產品說明書或合同為準，如果您發現產品清單信息不準確，歡迎糾錯
主機 數量
串聯諧振裝置 1套
說明書 1本
合格證 1個
