DAXZ變電站電氣設備交流耐壓諧振裝置
發布日期：2021-08-01 點擊：3470次
串聯諧振簡介
型號：DAXZ
名稱：變電站電氣設備交流耐壓諧振裝置、交流耐壓諧振裝置、變電站交流耐壓諧振裝置
串聯諧振英文名稱：AC Resonant Test System
串聯諧振試驗對象：變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備。
變電站電氣設備串聯諧振交流耐壓試驗：變壓器交流耐壓試驗、GIS系統交流耐壓試驗、SF6開關交流耐壓試驗、CT/PT交流耐壓試驗、絕緣子交流耐壓試驗、母線交流耐壓試驗、電纜交流耐壓試驗、套管交流耐壓試驗等容性設備。

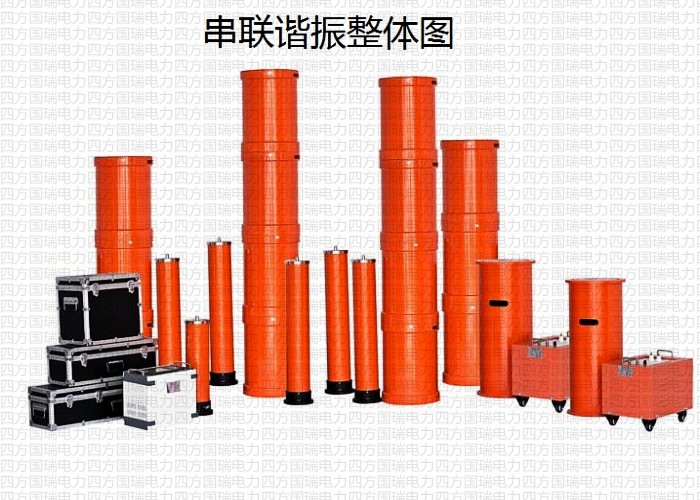

根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了串聯諧振耐壓試驗裝置，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的交流耐壓試驗設備。
串聯諧振別稱
交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、諧振耐壓裝置、變壓器交流耐壓試驗、變電站電氣設備交流耐壓諧振裝置
串聯諧振功能
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升??；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠

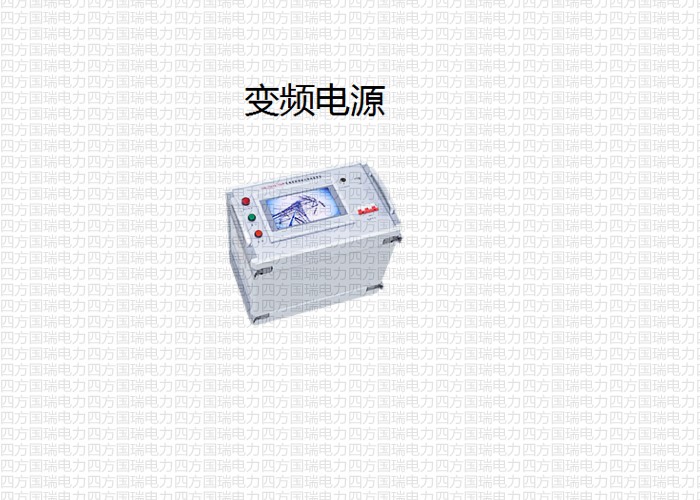

2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電
3、配置靈活?？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高
DAXZ交流耐壓諧振試驗裝置參數請以產品使用說明書或合同為準，如您有相關疑問，歡迎留言
額定輸出電壓 0～1000kV及其以下
輸出頻率 30～300Hz
諧振電壓波形 純正弦波，波形畸變率≤1.0%
工作時間 滿功率連續工作時間60min
品質因數 30～90
頻率調節靈敏度 0.1Hz
不穩定度 ＜0.05%
工作電源 單相220V或三相380V±10%
工頻50Hz±5%系列產品配置及適用范圍：
產品型號名稱 適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓設備，頻率30～300Hz)
變頻源 諧振電抗器 激勵變壓器 分壓器 適用范圍
DAXZ-50/50/25 3kW 25kV/1A二臺
(干式) 3kVA
(干式) 50kV 1000kVA及以下10kV電力變
10kV開關、母線、PT、CT等
10kV(300mm2)電纜≤1.0km
DAXZ-108/108/27 5kW 27kV/1A四臺
(干式) 5kVA
(干式) 110kV 31500kVA及以下35kV電力變
35kV開關、母線、PT、CT等
10kV(300mm2)電纜2km
35kV (300mm2)電纜0.5km
DAXZ-200/200/50 10kW 50kV/1A四臺
(干式) 10kVA
(干式) 200kV 50000kVA及以下110kV電力變
110kVGIS、PT、CT等(預防性試驗)
35kV(300mm2)電纜≤1.0km
10kV (300mm2)電纜≤2.0km
DAXZ-270/270/45 15kW 45kV/1A六臺
(干式) 15kVA
(干式) 300kV 50000kVA及以下110kV電力變
110kVGIS、PT、CT等
35kV(300mm2)電纜≤1.2km
10kV (300mm2)電纜≤3.0km
DAXZ-800/400/50 30kW 50kV/2A八臺
(干式)
100kV/2A四臺
(油浸式) 30kVA
(干式)
30kA
(油浸式) 400kV 80000kVA及以下220kV電力變
50000kVA及以下110kV電力變
110kV/220kVGIS、PT、CT等
35kV(300mm2)電纜≤2.0km
110kV (300mm2)電纜≤0.7km
DAXZ-1600/800/200 60kW 200kV/2A四臺
(油浸式) 60kVA
(干式) 800kV 80000kVA及以下220kV電力變
50000kVA及以下110kV電力變
500kVGIS、PT、CT等
220kV開關、GIS、PT、CT等
110kV(400mm2)電纜≤1.5km
220kV (400mm2)電纜≤1.0km
附件清單
DAXZ交流耐壓諧振試驗裝置配件標準清單，請以產品說明書或合同為準，如果您發現產品清單信息不準確，歡迎糾錯
主機 數量
變電站電氣設備交流耐壓諧振裝置 1套
說明書 1本
合格證 1個
