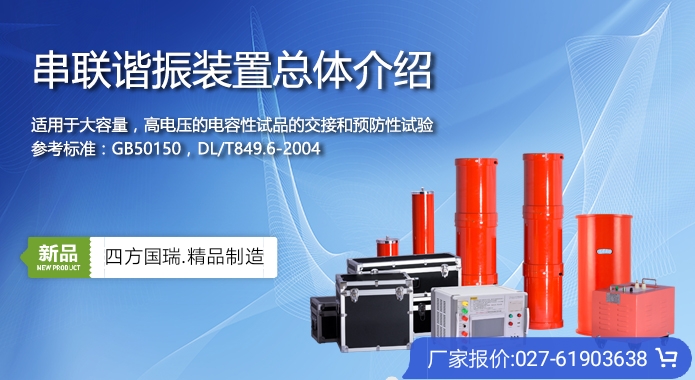

SFXZ電纜交流耐壓串聯諧振裝置
發布日期：2021-08-16 點擊：5327次
SFXZ系列電纜交流耐壓串聯諧振裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
SFXZ系列變頻諧振升壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、電纜耐壓串聯諧振裝置、電纜交流耐壓串聯諧振裝置
| 額定輸出電壓 | 0～220kV(AC有效值)及以下 |
| 輸出頻率 | 30～300Hz |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1.0% |
| 滿負載工作時間 | 連續工作時間60min |
| 系統品質因素 | 最大負載下 >= 20 |
| 頻率調節細度 | 0.1Hz |
| 不穩定度 | <= 0.01% |
| 工作電源 | 單相220V或三相380V±10%，工頻50Hz±5% |
1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生。
2、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運。
3、電源采用220V單相電源或380V單電源，方便現場取電。
4、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。
5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車。
