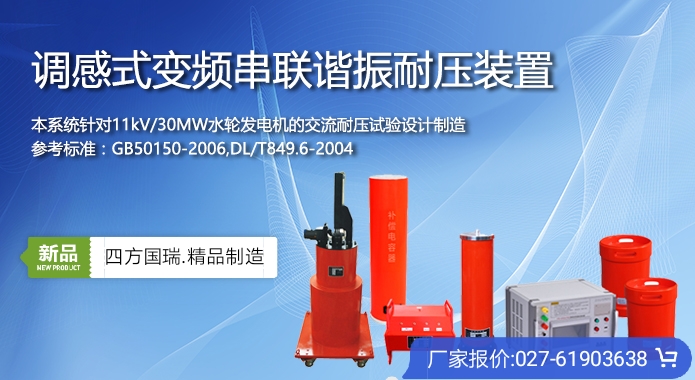

SFXZ（L）調感式變頻串聯諧振耐壓裝置
發布日期：2021-08-16 點擊：3457次
SFXZ（L）調感式變頻串聯諧振耐壓裝置主要針對11kV/30MW水輪發電機的交流耐壓試驗設計制造。電抗器采用兩只分開設計。
調感式變頻串聯諧振耐壓裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。
| 額定輸出電壓 | 0～50kV(AC有效值) |
| 輸出頻率 | 45～65Hz |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1.0% |
| 工作制 | 滿功率輸出下，一般連續工作時間5min |
| 品質因素 | 10～40 |
| 頻率調節靈敏度 | 0.1Hz，不穩定度＜0.05% |
| 最大試驗容量 | 5000kVA及其以下 |
| 工作電源 | 220V或380V±10%，工頻50Hz±5% |
1、裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析。
2、整個裝置單件重量很輕，最大不超過40kg，便于現場使用。
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
