SFB(f)-GF系列110kV變壓器交流耐壓裝置
發布日期：2023-03-01 點擊：3198次
110kV變壓器交流耐壓裝置SFB(f)-GF系列適用于110kV/63000kVA主變、66kV/86000kVA主變、10kV/300mm2電纜2km、66kV開關、母線、66kV/630mm2電纜0.2km的交流耐壓試驗。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
1、110kV/63000kVA主變?nèi)^緣交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓168kV，試驗時間1min。
2、66kV/86000kVA主變的交流耐壓試驗，電容量≤0.022uF，試驗頻率45-65Hz，試驗電壓112kV，試驗時間1min。
3、10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
4、66kV開關、母線的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓185kV，試驗時間1min。
5、66kV/630mm2電纜0.2km的交流耐壓試驗，電容量≤0.0454uF，試驗頻率30-300Hz，試驗電壓96kV，試驗時間60min。

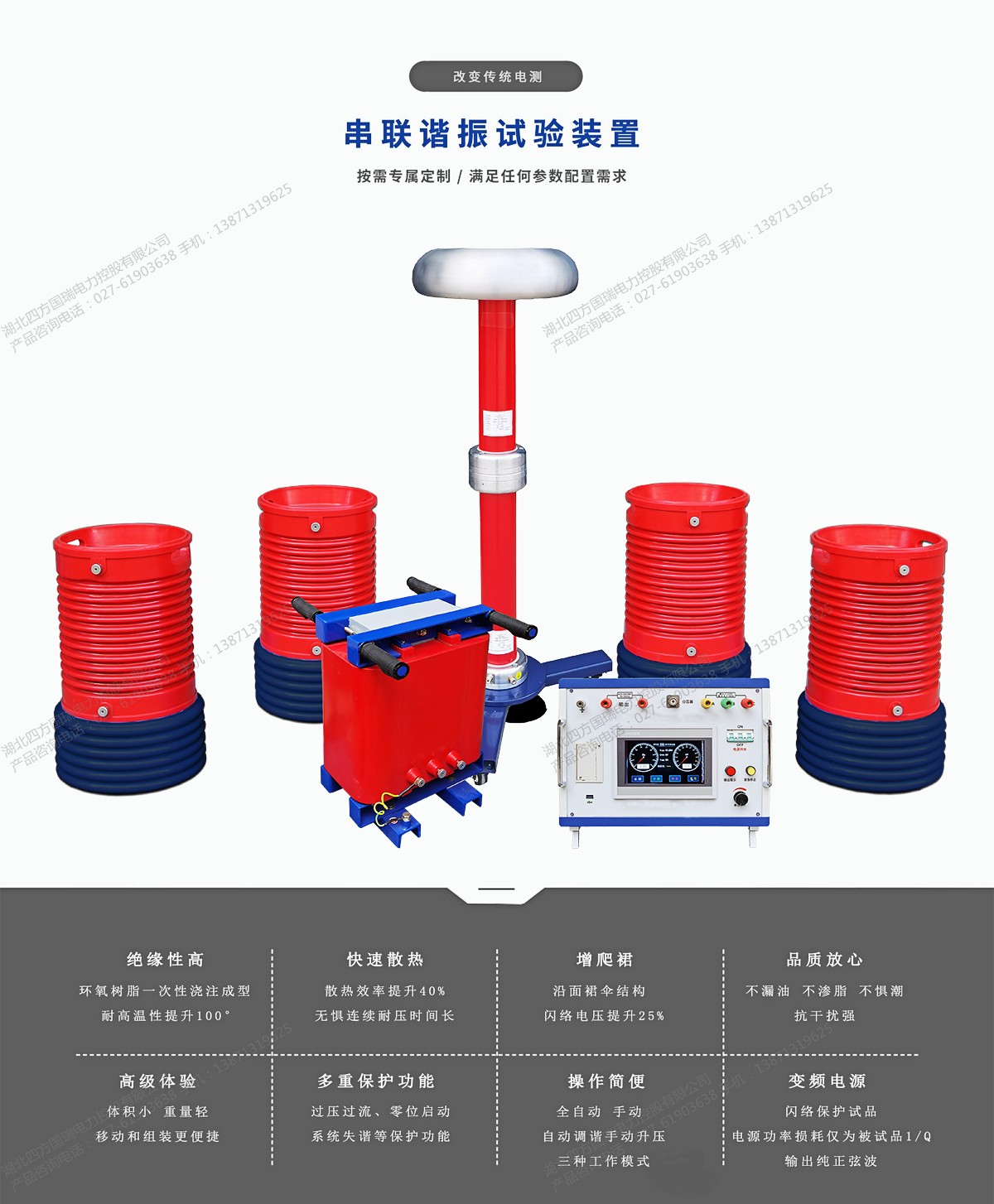

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
產品別名：串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振等
110kV變壓器交流耐壓裝置接線示意圖
| 序號 | 設備名稱 | 型號及規格 | 數量 |
| 1 | 激勵變壓器 |
SFJL-F-15kVA/2.5/5/15kV/0.4kV |
1臺 |
| 2 | 變頻電源 |
SFBP-F-15kW/220/380V |
1臺 |
| 3 | 高壓電抗器 |
SFDK-50kVA/50kV |
4節 |
| 4 | 電容分壓器 |
SFFC-200kV/1000pF |
1套 |
|
|
|||
| 110kV變壓器交流耐壓裝置用途 | |||
|
110kV/63000kVA主變 66kV/86000kVA主變 10kV/300mm2電纜2km |
|||
