SFB(f)-GD系列變頻串聯諧振諧振耐壓試驗裝置
發布日期：2023-03-01 點擊：3174次
SFB(f)-GD系列變頻串聯諧振諧振耐壓試驗裝置主要針對10kV、35kV電纜，35kV主變，35kV開關的交流耐壓試驗。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
被試品對象及試驗要求：
1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
4、35kV開關的交流耐壓試驗，試驗頻率45-65Hz，試驗電壓95kV，試驗時間1min。

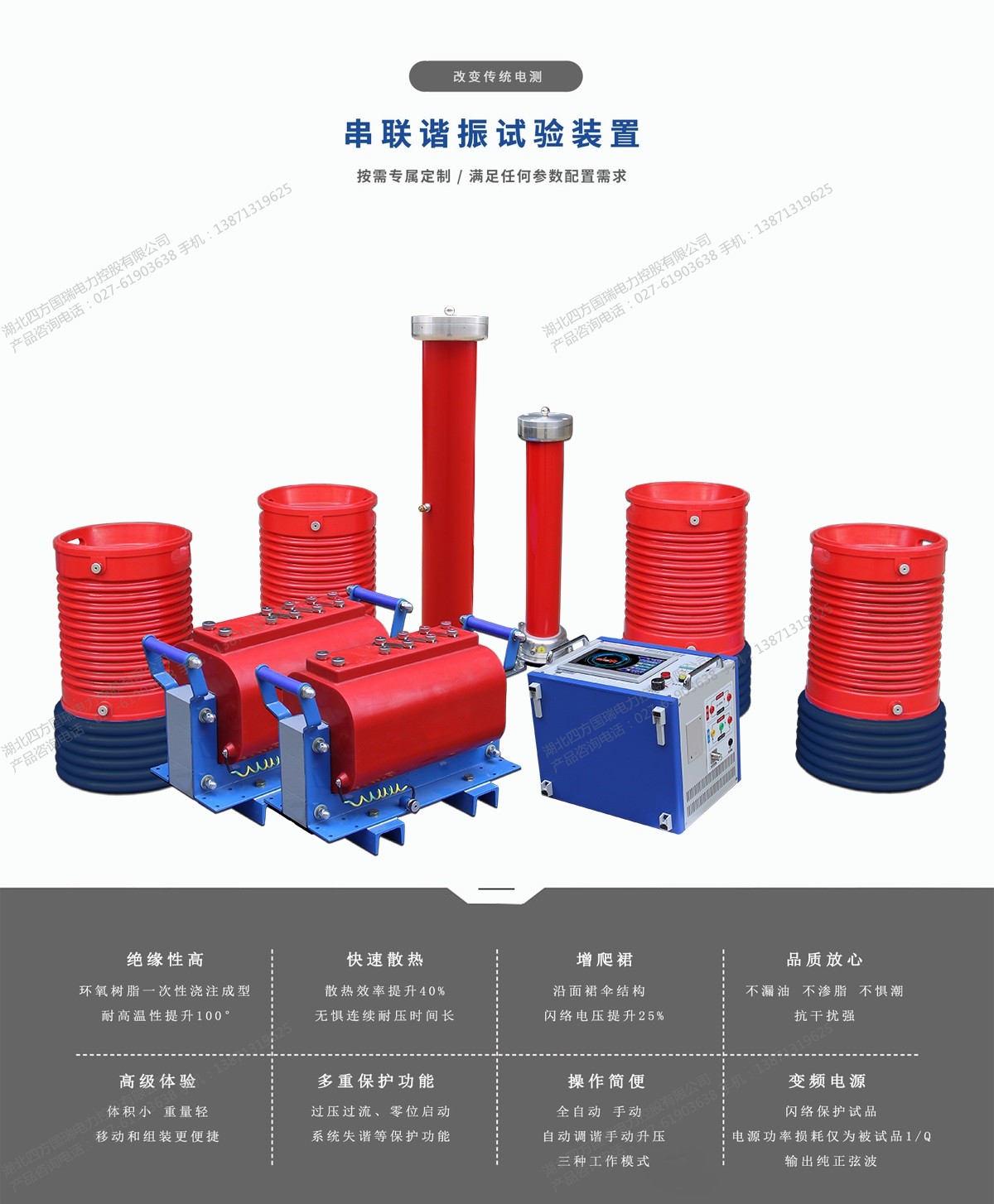

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
產品別名：變頻諧振、變頻串諧、諧試驗裝置、串諧耐壓裝置、GIS交流耐壓試驗裝置、電動機工頻(交流)耐壓驗裝置等

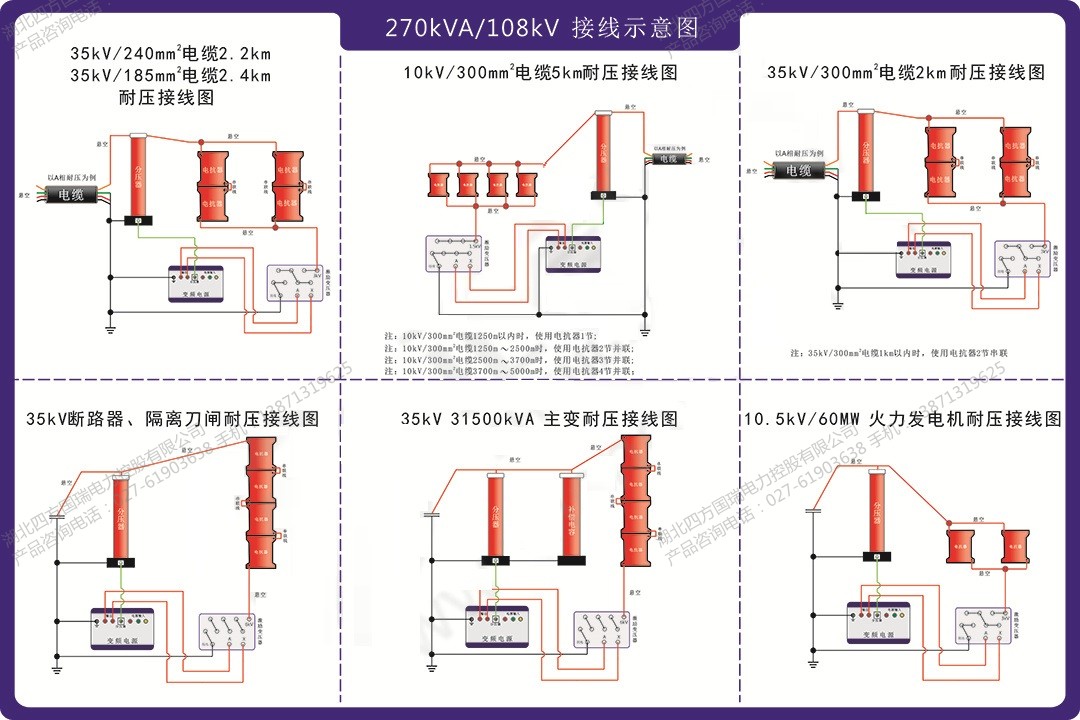

110kV變壓器交流耐壓裝置接線示意圖
| 序號 | 設備名稱 | 型號及規格 | 數量 |

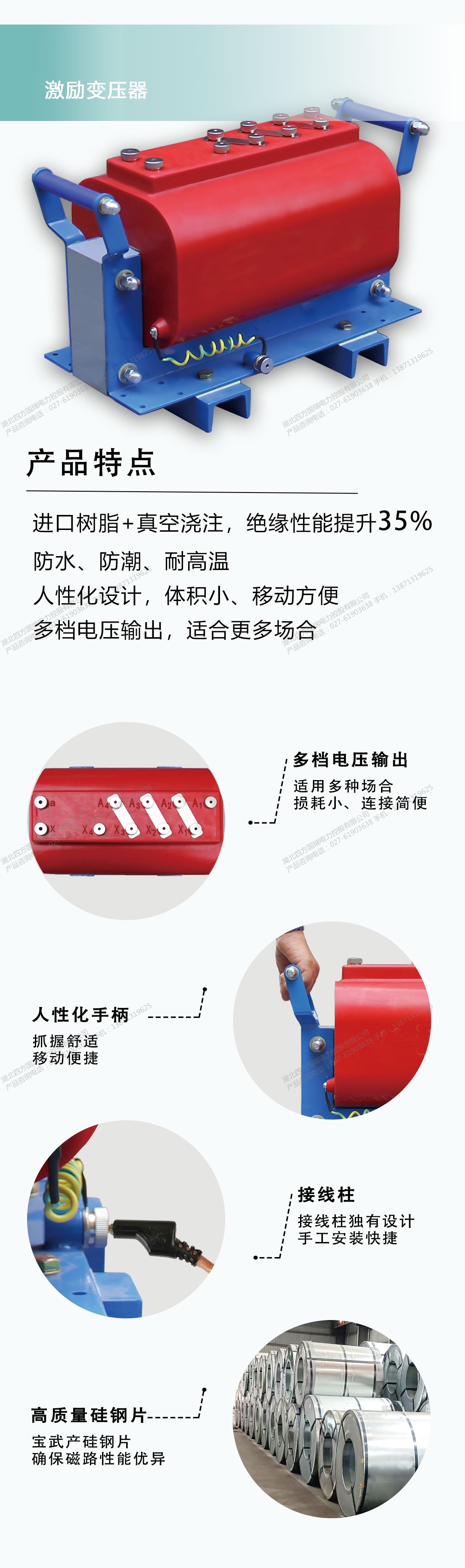

| 1 | 激勵變壓器 |
SFJL-F-15kVA/4/8/16kV/0.4kV |
2臺 |
| 2 | 變頻電源 |
SFBP-F-15kW/220/380V |
1臺 |

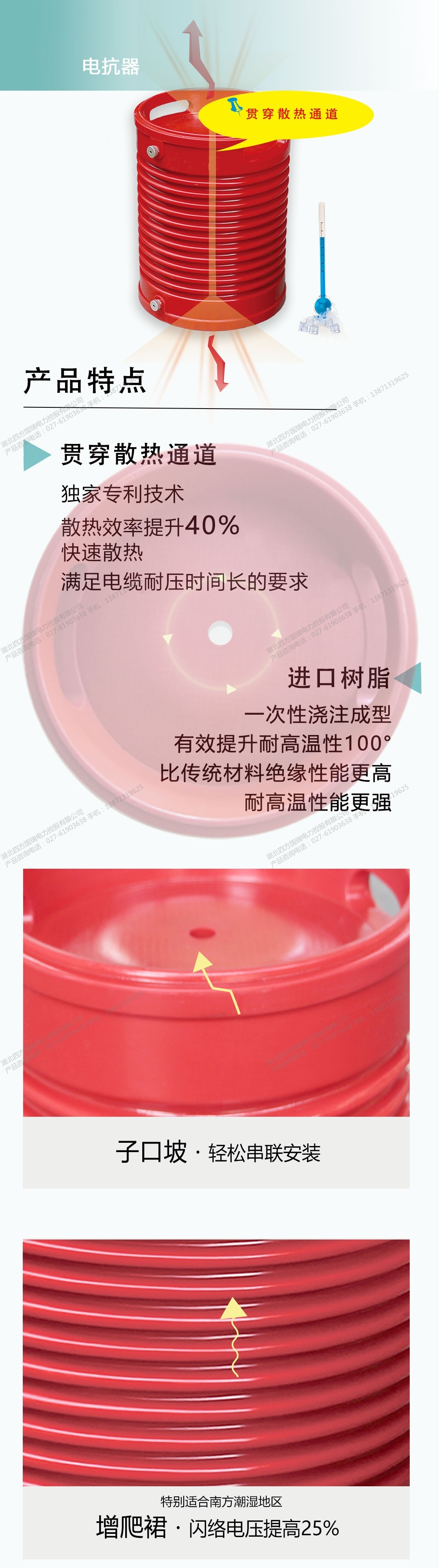

| 3 | 高壓電抗器 |
SFDK-27kVA/27kV |
8節 |
| 4 | 電容分壓器 |
SFFC-270kV/300pF |
1套 |
| 5 |
補償電容器 |
SFBC-160kV/5000pF |
1套 |
|
|
|||
| 110kV變壓器交流耐壓裝置用途 | |||
|
10kV/300mm2電纜5km 35kV/300mm2電纜2km 35kV系統 |
|||
