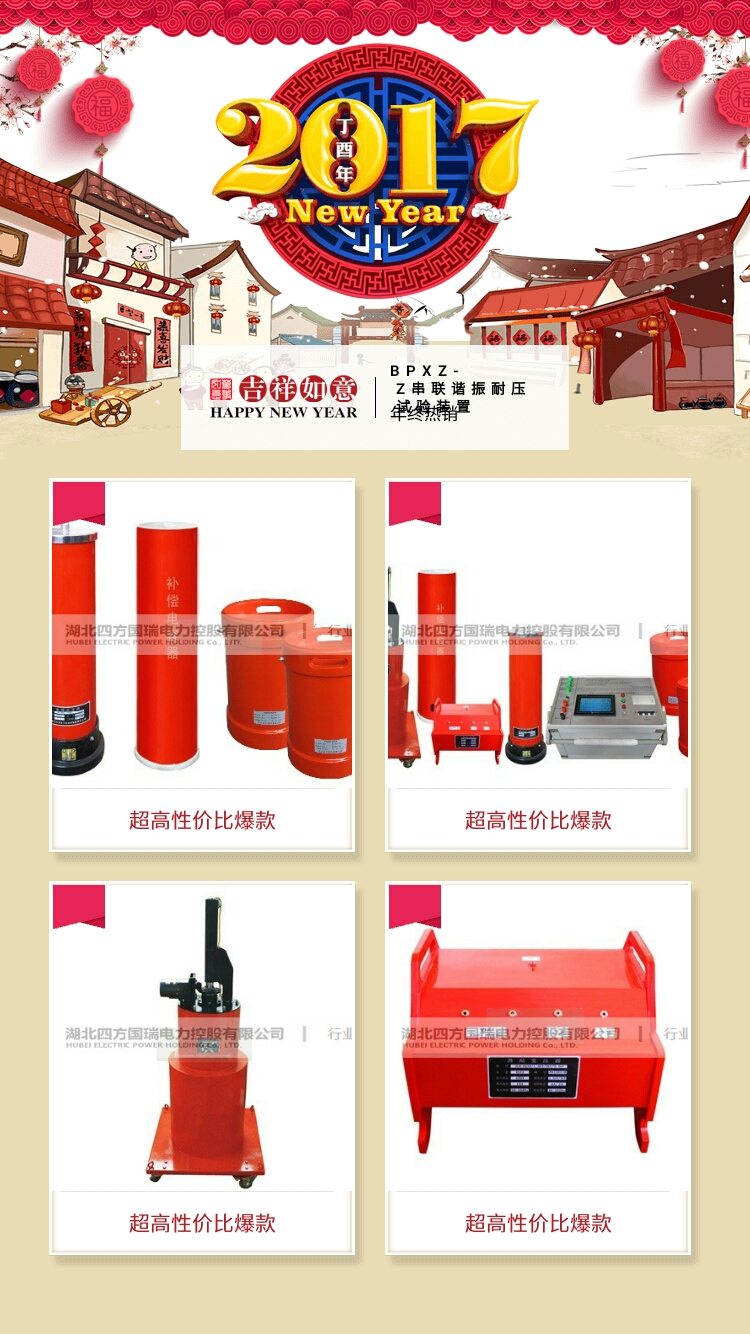

BPXZ-Z串聯諧振耐壓試驗裝置2017升級版
發布日期：2016-12-31 點擊：2007次
產品參數
技術指標：
|
額度輸出電壓
|
0～220kV(AC有效值)及以下
|
|
輸出頻率
|
30～300Hz
|
|
諧振電壓波形
|
純正弦波，波形畸變率≤1.0%
|
|
滿負載工作時間
|
連續工作時間60min
|
|
系統品質因素
|
最大負載下≥20
|
|
頻率調節細度
|
0.1Hz
|
|
不穩定度
|
≤0.01%
|
|
工作電源
|
單相220V或三相380V±10%，工頻50Hz±5%
|
35kV及以下電纜耐壓裝置配置表：
|
產品型號名稱
|
控制箱
|
電抗器(干式)
|
勵磁變(干式)
|
分壓器
|
適用范圍
|
|
BPCX-DL44/22
|
2.5kW
|
1A/22kV二臺
|
2.5kVA/1kV
|
25kV
|
10kV電纜≤1km
|
|
BPCX-DL88/22
|
4kW
|
2A/22kV二臺
|
4kVA/1kV
|
25kV
|
10kV電纜≤2km
|
|
BPCX-DL132/22
|
6kW
|
2A/22kV三臺
|
6kVA/1/3kV
|
60kV
|
10kV電纜≤3km
35kV電纜≤1km
|
|
BPCX-DL176/22
|
7.5kW
|
2A/22kV四臺
|
7.5kVA/1/3kV
|
60kV
|
10kV電纜≤4km
35kV電纜≤1km
|
|
BPCX-DL264/22
|
10kW
|
2A/22kV六臺
|
10kVA/1/3kV
|
60kV
|
10kV電纜≤6km
35kV電纜≤2km
|
|
BPCX-DL330/22
|
15kW
|
2.5A/22kV六臺
|
15kVA/1/3kV
|
100kV
|
10kV電纜≤8km
35kV電纜≤2km
|
|
BPCX-DL640/32
|
25kW
|
2.5A/32kV八臺
|
25kVA/1/3/5kV
|
200kV
|
10kV電纜≤10km
35kV電纜≤4km
110kV電纜≤1km
|
110kV及以上電纜耐壓裝置配置表：
|
產品型號名稱
|
控制柜
|
電抗器(油浸式)
|
勵磁變(油浸式)
|
分壓器
|
適用范圍
|
|
BPCX-DL1300/130
|
50kW
|
5A/130kV二臺
|
50kVA/3/5kV
|
150kV
|
35kV電纜≤2km
110kV電纜≤2km
|
|
BPCX-DL2600/130
|
100kW
|
5A/130kV四臺
|
100kVA/3/5/10kV
|
220kV
|
35kV電纜≤3km
110kV電纜≤3km
220kV電纜≤1.5km
|
|
BPCX-DL3200/220
|
160kW
|
4A/220kV四臺
|
160kVA/5/10kV
|
160kV
|
110kV電纜≤5km
220kV電纜≤3km
|
|
BPCX-DL6400/220
|
320kW
|
8A/220kV四臺
|
320kVA/5/10kV
|
320kV
|
110kV電纜≤10km
220kV電纜≤5km
500kV電纜≤1km
|
串聯諧振的相關知識
一、定義
在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC＝XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
二、危害性
發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。
品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振。
湖北四方國瑞電力生產工頻串聯諧振升壓裝置(CVT校驗用)、工頻交流耐壓諧振裝置、變頻諧振耐壓試驗裝置，廣泛用于各種高壓交聯電纜、變壓器、發電機、GIS開關、電動機等設備的交流耐壓試驗。該裝置擁有多項關鍵的國家專利技術，加上引進的部分國際先進技術，設備整體達到了國際先進水平。全傻瓜式操作，全自動試驗。
串聯諧振電源產品使用中的注意事項
1、諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。
5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。
湖北四方國瑞電力，是專業生產串聯諧振裝置的廠商。其串聯諧振產品穩定性、可靠性高，自動調諧功能強大，支持多種試驗?zāi)Ｊ剑到y(tǒng)人機交互界面友好，保護功能完善。
串聯諧振變壓器故障原因及排除
1、風扇不能啟動：
急停、故障保護、失諧保護后，沒有按“故障復位”；
內部溫度過高，功率元件熱保護；
排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。
2、自動調諧不能完成，找不到諧振點：
（1）現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點
原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路
排除方法：檢查接地裝置可靠，接地連接線是否有斷開點；
檢查勵磁變壓器的高低壓線圈的通斷；
檢查每一只電抗器的通斷；
檢查分壓器的信號線的通斷；
檢查分壓器的高低壓電容臂的通斷；
裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
（2）現象：調諧曲線是一條曲線，有較低的尖峰；
試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；
原因：電抗器與試品電容量不匹配，沒有準確找到諧振點；
試品損耗較高，系統Q值太低；
勵磁變壓器高壓輸出電壓較低；
排除方法：將補償電容器并接入試驗回路，加大回路電容量；
盡可能將多只電抗器串聯，提高回路電感量；
提高勵磁變壓器的輸出電壓；
干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；
如果上述操作全部處理完后，依然不能解決問題，請和中試電科廠家聯系，不可自行拆卸儀器！
