378KVA/45KV變頻串聯諧振成套試驗裝置技術方案
發布日期：2017-05-06 點擊：2597次
378KVA/45KV變頻串聯諧振成套試驗裝置技術方案
一、適用范圍
1．20kV，300平方毫米交聯電纜3000m，電容量≤0.726μF，試驗頻率30-300Hz，試驗電壓45kV。
2.10kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過35kV。
3.10kv所有被試品
4. 環境溫度：－150C –45 0C;
5. 相對濕度：≤90%RH;
6. 海拔高度: ≤2500米；
二、系統主要性能及參數
1、電源電壓： 380V±10%、50Hz；
2、額定容量： 378KVA；
3、輸出電壓： 45KV，
4、輸出電流： 1.4A. 8.4A
5、輸出電壓波形: 正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
8、輸出頻率范圍: 30～300Hz ；
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度： -25℃～ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動調諧/自動試驗?zāi)Ｊ健?/span>
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
三、直流電阻測量
1變比測量
2空載電流及空載損耗
3短路阻抗和負載損耗
4絕緣電阻測試
5溫升試驗：額定容量下運行60min,溫升不大于65K
四、電抗器試驗
1直流電阻測量
2電感量測量
3交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K

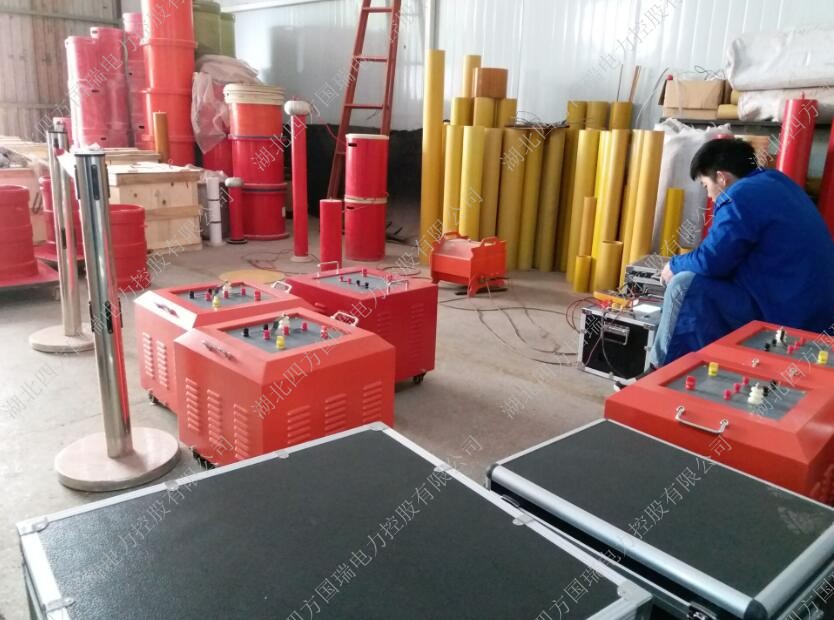

四方國瑞電力的變頻串聯諧振成套試驗裝置裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
