1000kVA/200kV變頻串聯諧振耐壓試驗裝置系統執行標準
發布日期：2017-08-27 點擊：2360次
1000kVA/200kV變頻串聯諧振耐壓試驗裝置系統執行標準
一、系統執行標準
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
GB/T16927.1-2-1997 <<高電壓試驗技術>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
GB5273 <<變壓器、高壓電器和套管的端子>>
GB191 <<包裝儲運標志>>
GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88 <<電抗器>>
IEC358(1990) <<耦合電容器和電容分壓器>>
IEC1000 <<電磁兼容性>>
GB4793-1984 電子測量儀器安全要求
二、工作環境
1. 環境溫度：－150C –40 0C;
2. 相對濕度：≤90%RH;
3. 海拔高度: ≤5000米；
三、裝置主要適用范圍
1、滿足300mm2,10kV 電纜交流耐壓試驗，長度4km，電容≤1.52uF,試驗頻率30~300Hz,試驗電壓U≤22kV。試驗時間：5分鐘
2、滿足300mm2,20kV 電纜交流耐壓試驗，長度4km，電容≤0.96uF,試驗頻率30~300Hz,試驗電壓U≤45kV。試驗時間：5分鐘
3、滿足300mm2,35kV 電纜交流耐壓試驗，長度4km，電容≤0.78uF,試驗頻率30~300Hz,試驗電壓U≤52kV。試驗時間：60分鐘
4、滿足300mm2,66kV 電纜交流耐壓試驗，長度2km，電容≤0.31uF,試驗頻率30~300Hz,試驗電壓U≤96kV。試驗時間：60分鐘
5、滿足50MVA/66kV以下變壓器交流耐壓試驗，電容≤0.025uF,試驗頻率45~65Hz,試驗電壓U≤120kV。試驗時間：1分鐘
6、滿足66kVGIS,開關，絕緣子，PT，CT，母線交流耐壓試驗，電容≤0.006Uf,試驗頻率30~300Hz,試驗電壓U≤185kV。試驗時間：1分鐘
7、滿足35KV/10KV及以下變壓器（容量不限）的交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤72kV。試驗時間：1分鐘
8、滿足35KV/10KV及以下高壓母線、開關、絕緣子、PT，CT的交流耐壓試驗試驗頻率30~300Hz,試驗電壓U≤95kV。試驗時間：1分鐘
9、滿足35KV/110KV及以下變壓器（容量不限）的交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤72kV。試驗時間：1分鐘
10、滿足110kVGIS,開關，絕緣子，PT，CT，母線交流耐壓試驗，電容≤0.006Uf,試驗頻率30~300Hz,試驗電壓U≤185kV。試驗時間：1分鐘
四、系統技術規范及性能
4.1 系統技術參數
4.1.1 額定輸出電壓： 0～200kV
4.1.2 諧振電壓波型： 正弦波，波形畸變率＜1.0%
4.1.3 最大被試品電流； 2.5A
4.1.4 最大試驗容量： 1000kVA
4.1.5 輸出頻率： 30～300Hz
4.1.6 工作時間： 滿功率輸出下，連續工作時間60min
4.1.7 品質因素： 30～90
4.1.8 輸入工作電源： 三相380V±5%，50Hz
4.1.9 環境溫度： －15℃～+40℃
4.1.10 相對濕度： ＜90RH%，無凝露狀況
4.1.11 海拔高度： ＜5000m
4.1.12 噪聲： ≤50dB
4.2 系統的性能特點
4.2.1 充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。
4.2.2 具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。
4.2.3 具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。
五、裝置容量確定

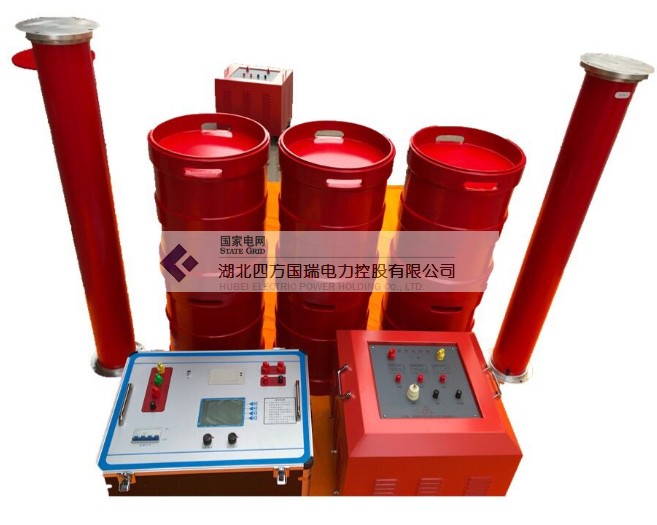

設備裝置容量設計為1000KVA/200kV，分8節電抗器，電抗器單節為50KV/2.5A/55H組合使用能滿足上述被試品的試驗要求。
六、主要部件的技術規范及性能
1、變頻控制電源40KW 1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:40KW
c) 工作電源: 交流220V/380V、50Hz 。兩種電源都可使用
d) 輸出電壓: 0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 80A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保 護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗兩種模式。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重 量： 50Kg

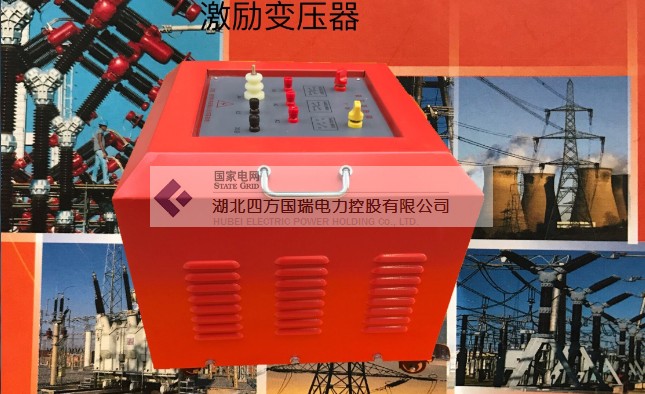

2、 勵磁變壓器40KVA 1臺
a) 額定容量: 40KVA
b) 輸入電壓: 500V
c) 輸出電壓： 2KV ；4KV；8KV ；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
h) 重 量： 200Kg ;

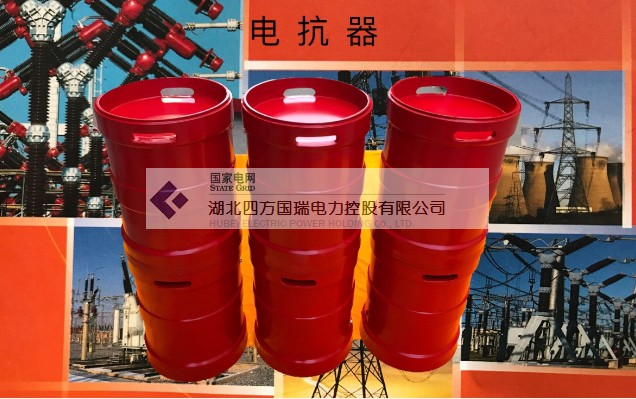

3、高壓電抗器 DK-125/50 8臺
a) 額定容量： 125KVA
b) 額定電壓： 50KV
c) 額定電流： 2.5A
e) 品質因素： Q≥30
f) 結 構： 干式；
g) 重 量： 90Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器 TRF-200/0.001 UF 1臺
a) 額定電壓： 200KV
b) 工作頻率： 30～300Hz
c) 分 壓 比： 1000：1
d) 分壓比誤差： ≤1%,
e) 測量精度： 交流有效值1.0級
f) 介質損耗： tgδ≤0.5% ;
g) 重 量： 30Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
八、系統的基本配置
(一)主要部件一覽表
序號 設備名稱 型號規格 單位 數量 備 注
1 變頻電源 40KW 臺 1
2 4 40KVA 臺 1
3 高壓電抗器 125/50
(50KV/2.5A) 臺 8
4 電容分壓器 TRF-200/0.001UF
(200KV) 臺 1
5 附件箱 含測試線一套 套 1
（二）設備附件及相關資料一覽表
序號 名 稱 型號及規格 單位 數量 備注
1 防雨防塵罩 按設備尺寸配套 只 8
2 試驗線 按設備成套
需要配置 包 1
3 出廠試驗報告 份 1
4 成套裝置使用說明書 份 1
5 產品合格證 份 1
6 裝箱清單 份 1
九． 服 務
9.1該設備到貨后，供方負責該套設備現場調試并協助需方完成第一次現場試驗，并負責設備的操作及人員技術培訓。
9.2供方對提供的所有產品實行保修，保修期為發貨之日起一年時間，保修期內負責免費檢查，零部件的更換。
9.3超過一年的產品供方常年負責維修，且只收取維修成本費用。
9.4實行24小時快速響應服務，在接到需要服務的電話或傳真后,4小時實行技術響應,
