SF-730 微機繼電保護測試儀(三相、精度0.5、單片機)應用優點
發布日期：2017-09-14 點擊：1838次

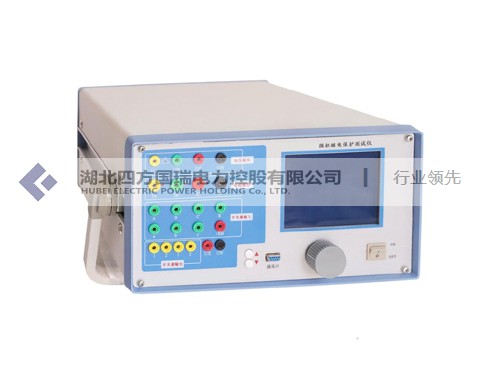

SF-730 微機繼電保護測試儀是在四方國瑞電力參照電力部頒發的《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用可單機獨立運行，亦可聯接筆記本電腦運行的先進結構，主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小，精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品特征
智能型主機
主機采用高速高性能數字信號處理器 運算速度快，傳輸頻帶寬，對基波可產生每周波360點的高密度擬合正弦波。這是目前
裝置由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示?？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對各種繼
通過 Windows(不包括Win2000) 平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地
16位DAC芯片
16位高分辨率確保擬合波形精度高，線性度好。小信號輸出亦保證極小失真。
大屏幕LCD顯示屏
本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
“傻瓜式”操作
采用先進的控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
新型高保真功放
輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，每相電壓可輸出100V/120V，
電流、電壓直接輸出
相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可變角度、變頻率，可疊加 0-6 次諧波。
自我保護
采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
具有獨立專用直流電源輸出
裝置設有一路110V 及 220V專用可調直流電源輸出。
接點豐富
具有7個接點輸入和2個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。
主機一體化單機箱結構
采用交流220V電源工作。體積小，重量輕，易攜帶，流動試驗方便。
性價比高
屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
產品別稱
三相繼電保護測試儀、繼保測試儀、三相繼保測試儀
額定參數
|
電 流 輸 出
|
交 流
|
相電流輸出（有效值）：0～40A / 每相
|
|
三并電流輸出（有效值）：0～120A
|
|
相電流長時間允許工作值（有效值）：10A / 每相
|
|
相電流最大輸出功率 ：420VA
|
|
三并電流最大輸出時最大輸出功率 ：900VA
|
|
三并電流最大輸出時允許工作時間 ：10s
|
|
頻率范圍（基波）：20～1000Hz
|
|
直 流
|
相電流輸出：0～±10A / 每相
|
|
最大輸出負載電壓：20V
|
|
電 壓 輸 出
|
交 流
|
相電壓輸出（有效值）：0～120V
|
|
線電壓輸出（有效值）：0～240V
|
|
相電壓/線電壓輸出功率：80VA/100VA
|
|
頻率范圍（基波）：20～1000Hz
|
|
諧波次數：1～20次
|
|
直 流
|
相電壓輸出幅值：0～±160V
|
|
線電壓輸出幅值：0～±320V
|
|
相電壓/線電壓輸出功率：70VA / 140VA
|
|
開關量輸入
|
空接點：1～20mA，24V
|
|
電位接點輸入：“0”：0～+6V；
|
|
“1”：+11v～+250V
|
|
開關量輸出
|
空接點接點 DC：220V／0.2A；AC：220V／0.5A
|
|
時間測量
|
測量范圍：0.1ms～9999s
|
|
電源電壓
|
允許范圍：AC 220V±10%，50／60Hz
|
|
環境溫度
|
允許范圍：-10℃～+50℃
|
|
體積重量
|
體積：430×340×200mm3； 重量：20kg
|
輸出及測量精度
|
額定范圍內精度
|
電 流
|
交流相電流 <0.2%
|
|
交流大電流端子輸出 <0.2%
|
|
直流電流 <0.5%
|
|
電 壓
|
交流電壓 <0.2%
|
|
直流電壓 <0.5%
|
|
其 它
|
頻率精度（50Hz時） <0.01Hz
|
|
相位精度<0.5°
|
|
諧波失真度 <0.5%
|
時間測量精度 <0.1ms
|
附件清單
|
名稱
|
說明
|
數量
|
|
繼電保護測試儀主機
|
/
|
1臺
|
|
高強度鋁合金主機包裝箱
|
/
|
1只
|
|
測試線包
|
/
|
1個
|
|
電流測試線
|
/
|
1包
|
|
電壓及開關量測試線
|
/
|
1包
|
|
電源線
|
/
|
1根
|
|
USB連接線
|
/
|
1根
|
|
程序光盤
|
/
|
1張
|
|
2A保險管
|
/
|
2個
|
|
10A保險管
|
/
|
2個
|
|
說明書
|
/
|
1本
|
|
檢驗報告
|
/
|
1份
|
|
合格證
|
/
|
1張
|
保修承諾
三年質保，一年包換，六個月包退，一個月試用
