5KVA感應耐壓試驗裝置方案
發布日期：2018-03-23 點擊：2259次
變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗，由于在做全絕緣變壓器的交流耐壓試驗時，只考驗了變壓器主絕緣的電氣強度，而縱絕緣并沒有承受電壓，所以要做感應耐壓試驗。高壓互感器的感應耐壓試驗通過三倍頻電源裝置輸出150Hz電源，提供給高壓試驗變壓器，高壓試驗變壓器輸出倍頻高壓施加到電壓互感器一次繞組，完成互感器感應耐壓試驗。
是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好滿足變壓器、互感器感應耐壓試驗的需要。
一、技術參數
|
容量(kVA) |
電源電壓 （V） |
輸入頻率 （HZ） |
輸出電壓（V） |
輸出電流 （A） |
輸出頻率 (HZ) |
|
5 |
220 |
50 |
400 |
11 |
150±5% |
二、工作原理
該裝置是由三臺單相變壓器組成，其工作原理如圖一：

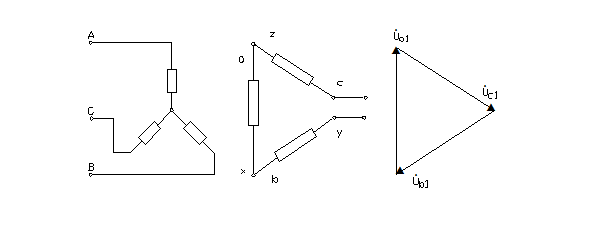

圖1工作原理圖
三臺單相變壓器的一次繞組接成星形，二次繞組接成開口三角形，在原邊過激磁的情況下，由于磁化曲線的飽和特性，使磁通呈現平頂波，此平頂波磁通可分解成基波和零序諧波，且在零序分量中，三次諧波分量最大。當付邊接成開口三角后，因付邊繞組中基波電勢矢量和為零，三次諧波的矢量和為3EΦ3，從而可得到150周的電壓，作為倍頻感應試驗的電源。
三、使用方法

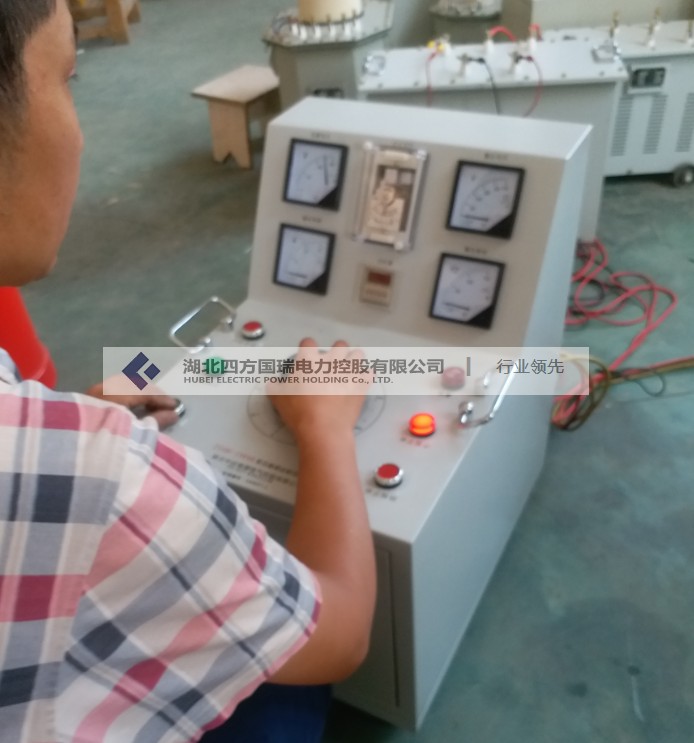

1、本裝置為一體式設備，三頻頻發生器和測試控制臺組成一體，并設有過流保護、電源電壓電流測量，輸出電流、電壓、功率因素監測、時間控制。
2、按接線圖接入電源和被試品，操作臺后面板N、A、B、C接交流三相四線380V，倍頻輸出接線柱接高壓試驗變壓器輸入，儀表接高壓試驗變壓器儀表繞組，注意設備接地。
3、接通電源，合上空氣開關，倍頻耐壓測試儀通電（無輸出），調壓器在倍頻耐壓測試儀副邊調壓，打開控制電源開關，控制臺綠色指示燈亮，按要求設置時間繼電器的耐壓時間，一般是40秒。
4、將調壓器回零，啟動紅色按鈕（若調壓器不在零位，紅色按鈕無法啟動），順時針轉動調壓器，此時有電壓輸出。
5、調壓器調壓至試驗所需電壓值，打開耐壓計時開關，嚴密監視被試品和控制臺上的電流表、電壓表，并作好詳細記錄。時間到后，蜂鳴器叫，關閉時間繼電器，調壓器降壓回零，試驗結束，耐壓通過。
6、在試驗過程中，被試品出現匝間、層間或段間、相間絕緣擊穿現象，則控制回路中試驗電流增大，過流繼電器立即跳閘斷電，表示耐壓試驗未通過。
7、本裝置因采用過激勵原理，電源電壓不能超過410V，否則起動電流和空載電流都會較大；使用時間最好不超過1小時。
四、外接補償問題：
對于感性負載，一般外接容性補償，其補償值為感性負載容量的50%。
對于容性負載，一般外接感性補償，其補償值為容性負載容量的50%。
五、設備維修及保養：
本設備請置于通風干燥處保存。
六、裝箱清單：
1. 三倍倍頻電源發生器 1臺
2. 連接線 1套
3. 產品說明書 1份
4. 產品合格證、保修卡 1份
