DDG-1000A（10kVA）大電流發生器說明
發布日期：2018-03-23 點擊：2269次

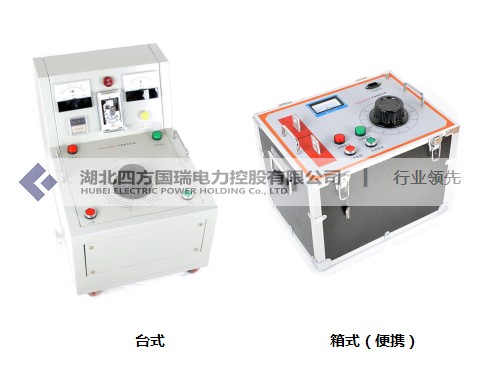

DDG-1000A（10kVA）大電流發生器
一、概述
DDG-1000A（10kVA）大電流發生器是為電力部門和工礦企業進行電氣設備試驗而設計制造的專用設備，適用于各種開關、電流互感器和其它電器設備的電流負載試驗及溫升試驗。
本產品一體式結構。具有輸出電流無極調整，電流上升平穩，負載范圍大，工作可靠，操作簡便，安全等特點。可作為工礦企業進行升流和溫升試驗的電流源設備。本系列產品型號釋義如下：
二、主要技術參數
1 DDG-1000A大電流變壓器
1.1額定容量：10kVA；額定輸入電壓: 單相220V；輸入額定電流:63A。
1.2額定輸出電壓:10V/1000A，頻率：50Hz、正弦波。
1.3運行方式：短時運行；冷卻方式：干式自冷。
1.4電源電壓、電源電流，輸出電流均由指針表顯示，讀數清晰、直觀，電流測量精度1.5級。
1.6手動升流，速度平穩，電流上升步進幅值30-50A。
1.7試驗時間可任意設定，0 ～ 999.9小時，當電流上升至目標值時，開始計時，計時時間到，設備自動回到零位。
1.8外觀尺寸：420*650*850，總重量：75kg。
2 大電流輸出導線
導線額定載流量1000A，在額定負載條件下，5分鐘溫升不超過45K。按3米/根標準配置。
三、運行時間
|
輸出電流 |
運行時間 |
|
1000A |
5min |
|
500A |
長期 |
