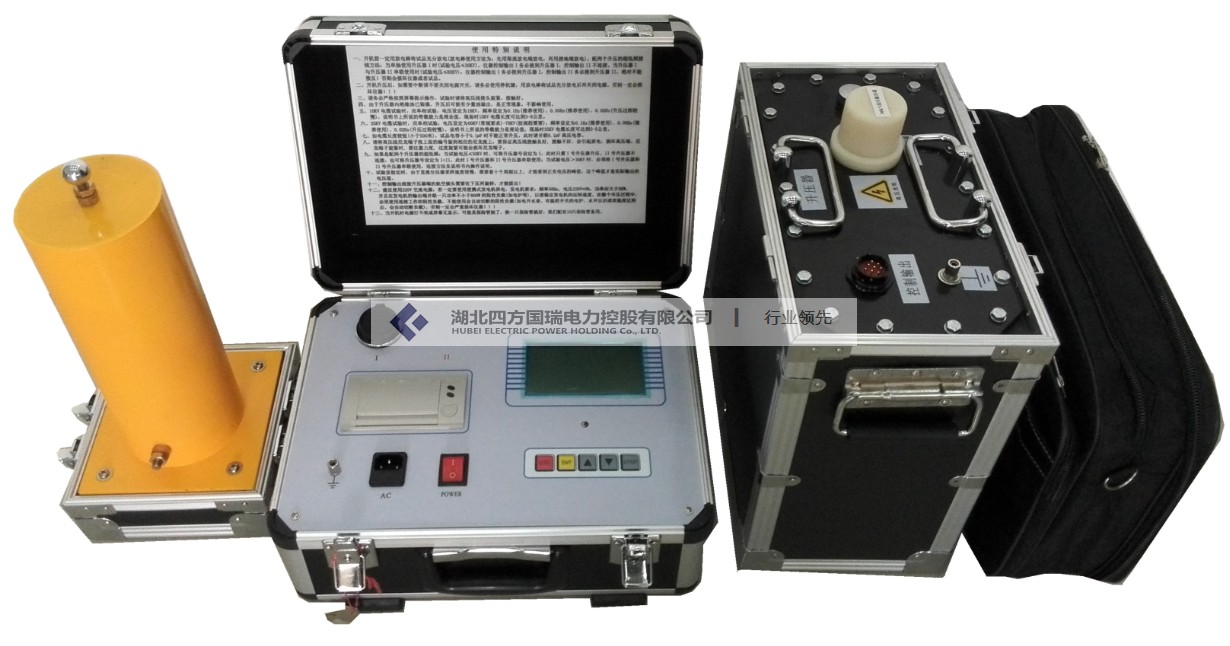

SFVLF-30KV 超低頻高壓發生器（0.1H）產品簡介
發布日期：2018-03-23 點擊：2000次
產品簡介
我公司本產品結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、
保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。
設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。
現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電設備笨重。
而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
★ 電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。
一、用本儀器做電纜和發電機耐壓試驗前，應該先用兆歐表進行測試，兆歐表測試沒有問題
后，才能使用本儀器。
二、開機前一定用放電棒將試品充分放電(放電棒使用方法為：先用限流放電端放電，再用接
地端放電)。配兩個升壓器的超低頻接線方法：當單獨使用升壓器I時(試驗電壓≤
30KV)，儀器控制輸出I務必接到升壓器I，控制輸出II不連接。當升壓器I與升壓器II
串聯使用時(試驗電壓≤80KV)，儀器控制輸出I務必接到升壓器I，控制輸出II務必接
到升壓器II，絕對不能接反！否則會損壞儀器或者試品。
三、開機升壓后，如需要中斷請不要關閉電源開關，請務必使用停機鍵，用放電棒將試品充分
放電后再關閉電源。否則一定會損壞儀器?。?！
四、請務必嚴格按照屏幕提示操作，試驗時請將高壓線接頭旋緊、接觸好。
五、由于升壓器內絕緣油已裝滿，升壓后可能有少量油溢出，是正常現象，不影響使用。
六、10KV電纜試驗時，應單相試驗，電壓設定為18KV，頻率設定為0.1Hz(推薦使用)、
0.05Hz(推薦使用)、0.02Hz(升壓過程較慢)，說明書上所說的帶載能力是理論值，現場時
10KV電纜長度可達到3-8公里。
七、35KV電纜試驗時，應單相試驗，電壓設定為60KV(常規要求)-78KV(按規程需要)，頻率設
定為0.1Hz(推薦使用)、0.05Hz(推薦使用)、0.02Hz(升壓過程較慢)，說明書上所說的帶
載能力是理論值，現場時35KV電纜長度可達到3-5公里。
八、如電纜長度較短(小于300米)，試品電容小于0.05μF時不能正常升壓，此時請并聯高壓
電容。
九、請將高壓線尼龍端子按上面的編號旋到相應的尼龍座上，要保證高壓線接觸良好, 接觸不
好，會引起放電，燒壞高壓端。尼龍端子旋緊時, 要注意力度,過度旋緊可能會損壞尼龍
端子。
十、如果是配兩個升壓器的超低頻：當試驗電壓≤30KV時，可將升壓器號設定為I，此時只需
I號升壓器升壓，II號升壓器不連接，也可將升壓器號設定為I+II，此時I號升壓器和
II號升壓器串聯使用；當試驗電壓＞30KV時，必須將I號升壓器和II號升壓器串聯使
用，連接方法見說明書內操作說明。當輸出電壓≥70KV時，請將高壓電纜懸空！
十一、控制輸出線接升壓器端的航空插頭需要往下壓再旋轉，才能拔出！
十二、建議使用220V交流電源。若一定要使用發電機供電，由于0.1Hz超低頻是根據電源輸
入頻率來調制的，對發電機有較高的要求，要求是：頻率50Hz±2%，電壓220V±5%，功
率大于10KW，特別要求發電機輸出頻率穩定，頻率不隨負載的變化而變化（最好使用數
碼變頻發電機），并且在發電機的輸出端并聯一只功率不小于800W的阻性負載(如電爐
等)，以便穩定發電機的運轉速度，如果頻率不能穩定，肯定不能正常升壓。在整個升壓
過程中，必須使用連續工作的阻性負載，不能使用會自動切斷的阻性負載(如電開水壺、
有溫控開關的電爐，水開以后或者溫度達到后，會自動切斷負載)，否則一定會嚴重?fù)p壞
儀器?。。?span>
十三、當開機時電源燈不亮或屏幕無顯示，可能是保險管燒了，換1只保險管就好，我們配有
10只保險管備用。
十四、如果需要長期工作（連續工作時間超過20分鐘），使用前請將注油孔打開，試驗完畢
后，扭緊注油孔。
十五、屏幕主菜單右下方有電壓輸入頻率顯示，電壓輸入頻率要求為50Hz±1Hz，超過這個范
圍時，說明輸入電壓頻率不穩定，不能升壓，此時升壓一定會損壞設備！
