絕緣電阻的測試方式方法
發布日期：2018-10-11 點擊：1988次
有三種不同的測試，可以與執行兆歐表。對這些常見測試方法的深刻理解是獲得確定電絕緣條件和質量的重要工具。
短時或現場閱讀測試
短時或點讀測試用于具有非常小電容的電氣設備，例如短路房屋布線或電氣面板。
由于大型設備通常具有更大的電容性，因此該測試僅應用作粗略指導，以便在未提供基線時確定絕緣質量。重要的是要注意溫度和濕度以及絕緣條件會影響讀數。
在這種方法中，只需將兆歐表連接到待測絕緣體上，并在短時間內施加適當?shù)臏y試電壓（通常建議使用60秒）。
作為一般經驗法則，對于每1000伏工作電壓，絕緣電阻應約為1兆歐，最小值為1兆歐。這就是所謂的“一兆法則”。
例如，額定電壓為5000V的電機應具有5兆歐的最小絕緣電阻。在實踐中，當絕緣是新的或狀態良好時，兆歐表讀數應遠高于此最小值。
通過記錄這些測量結果，您可以更好地判斷絕緣的實際情況。即使讀數可能高于建議的最小值，任何持續的下降趨勢通常都是對未來問題的公平警告。
發現低于推薦值的定期讀數可以是正常的，只要它們是一致的即可。在沒有制造商標準的情況下，請參閱ANSI / NETA維護測試規范，了解推薦的絕緣電阻值。
時間阻力法
與點讀測試不同，時間阻力法與溫度相當，并且通常可以在沒有過去測試記錄的情況下為您提供結論性信息。
這種測試方法有時也被稱為“吸收測試”，因?yàn)樗诹己媒^緣的吸收效果與潮濕或受污染的絕緣材料相比，這使您可以更清晰地了解絕緣質量，即使現場讀數表明可接受的條件
在這種方法中，像在短時間或點讀測試中一樣連接兆歐表，同時在特定時間連續讀數并記錄讀數的差異。

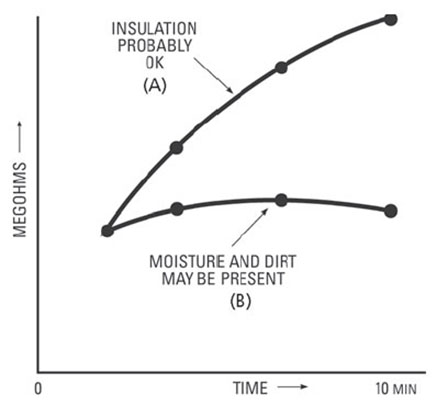

典型曲線顯示了在電容設備（如大型電機繞組）上進行的“時間電阻”測試中的介電吸收效應
良好的絕緣性表明在一段時間內（大約5到10分鐘左右）阻力不斷增加。這是由在電容器極板上形成的電荷引起的，
該電荷吸收絕緣體中相反極性的電荷，導致這些電荷移動，從而吸收電流。良好的絕緣性能
在比充電絕緣電容所需的時間長得多的時間內顯示出這種電荷效應。
對大型開關設備，變壓器，套管，電機和電纜進行時間電阻測試 - 尤其是在較高電壓下
需要高絕緣電阻范圍和清潔，一致的測試電壓。應使用線路操作的兆歐表測試這些類型的設備。
介電吸收率和極化指數
兩個時間電阻讀數的比率（例如60秒讀數除以30秒讀數）稱為介電吸收率。
如果該比率是10分鐘讀數除以1分鐘讀數，則該值稱為極化指數。這些值對于確定絕緣質量非常有用。
使用手搖測試儀器時，只需60秒即可完成測試，只需60秒即可完成測試。

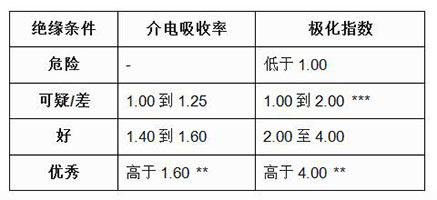

通過使用線操作測試裝置進行10分鐘測試，在1-和10分鐘讀取讀數以獲得極化指數，您將獲得最佳結果。您可以將此值應用于下面提供的表格，以獲得絕緣的相對條件。
應根據NETA / ANSI驗收和維護標準調查任何小于1.0的極化指數值。
這些值必須被認為是暫時的和相對的 - 取決于在一段時間內使用時間阻力法的經驗。
在某些情況下，對于電機，其值比此處所示高出約20％，表明干脆的繞組會在沖擊條件下或啟動時失效。為了進行預防性維護，應對電機繞組進行清潔，處理和干燥，以恢復繞組的靈活性。
這些結果對于具有極低電容的設備（例如房屋布線的短路）是令人滿意的。
